مقدمهای بر مخازن تحت فشار
در دنیای امروز، نقش تجهیزات صنعتی در بهینهسازی فرآیندهای تولیدی و نگهداری از مواد اولیه یا محصولات نهایی، انکارناپذیر است. یکی از این تجهیزات کلیدی، مخازن تحت فشار هستند که در طیف وسیعی از صنایع، از پتروشیمی گرفته تا داروسازی، کاربرد دارند. این مخازن بهگونهای طراحی میشوند که بتوانند سیالات گازی یا مایع را در فشارهایی بالاتر از فشار جو نگهداری و انتقال دهند، بدون آنکه کوچکترین نشتی یا افت ایمنی در عملکردشان مشاهده شود.
استفاده از مخازن تحت فشار نه تنها باعث صرفهجویی در فضا و انرژی میشود، بلکه امنیت سیستمهای صنعتی را نیز تضمین میکند. از اینرو، طراحی و ساخت دقیق آنها اهمیت بسیار زیادی دارد؛ موضوعی که تنها از عهده تولیدکنندگانی برمیآید که تخصص، تجربه و دانش فنی لازم را دارند.
در همین راستا، مجموعه صنعتی سامیار با تکیه بر تیم مهندسی مجرب و بهرهگیری از استانداردهای بینالمللی، بهعنوان یکی از سازندگان خوشنام در ساخت انواع مخازن تحت فشار شناخته میشود. محصولات این برند، نهتنها پاسخگوی نیاز صنایع داخلی هستند، بلکه قابلیت رقابت با نمونههای خارجی را نیز دارند.
مخازن تحت فشار چیست؟

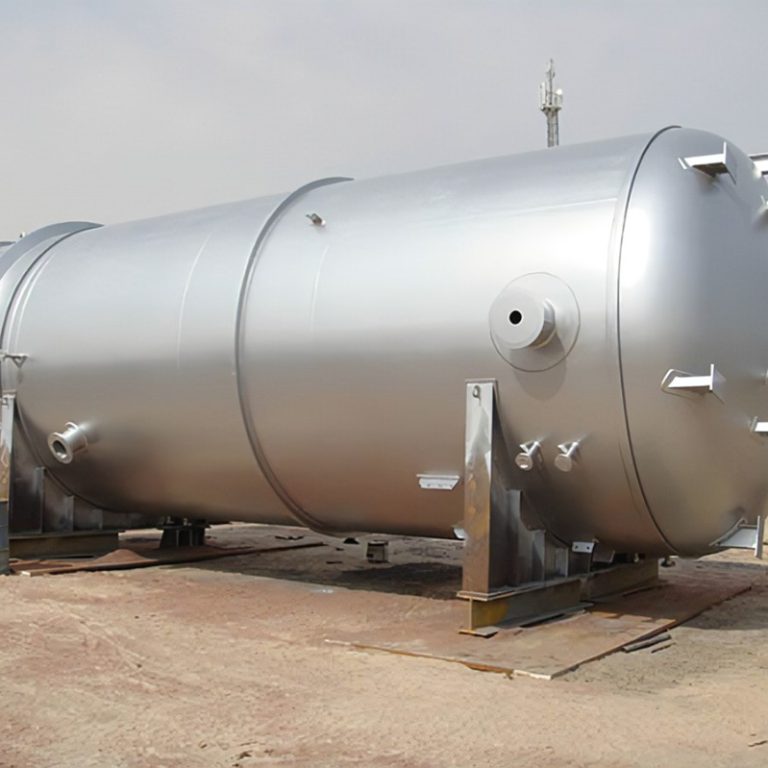

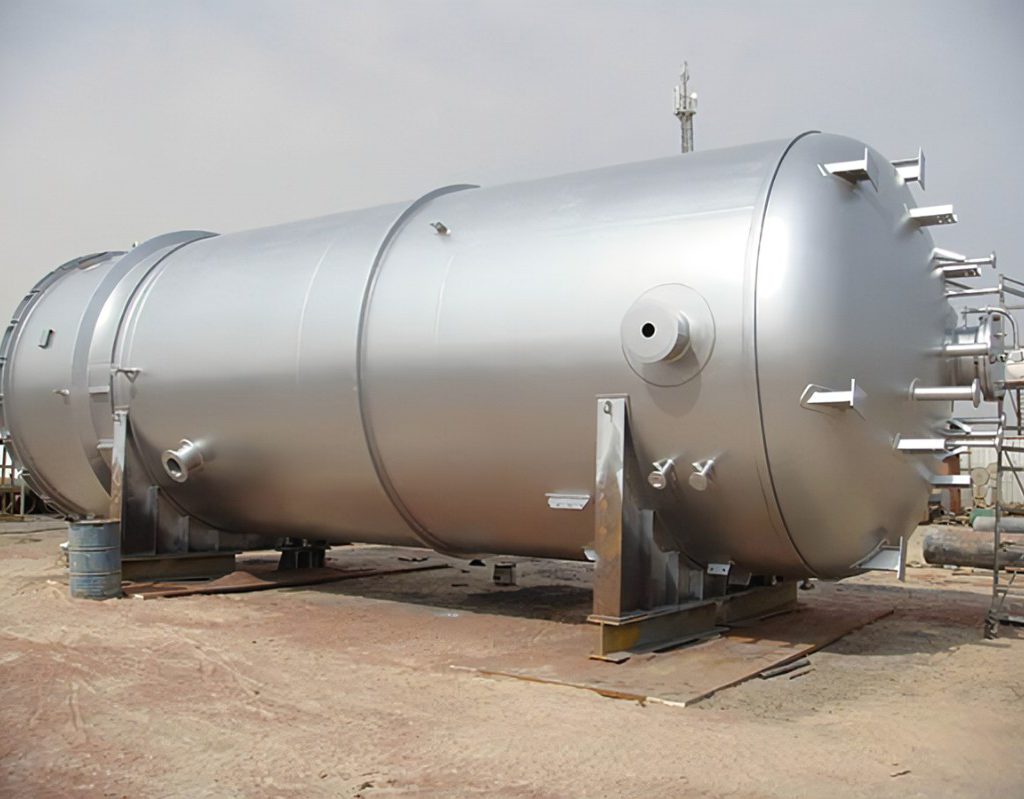

مخزن تحت فشار (Pressure Vessel) به تجهیزاتی اطلاق میشود که برای نگهداری یا انتقال سیالات (گاز یا مایع) در فشاری بالاتر یا پایینتر از فشار اتمسفریک طراحی شدهاند. این مخازن با توجه به فشار کاری، نوع سیال و شرایط عملیاتی، دارای طراحی خاص، متریال مقاوم و اتصالات مهندسیشده هستند.یکی از ویژگیهای بارز مخازن تحت فشار، توانایی تحمل فشارهای بالا بدون تغییر شکل یا نشت است. برای دستیابی به این قابلیت، در فرآیند طراحی، محاسبات دقیق مهندسی لحاظ میشود و تمامی اجزا باید مطابق استانداردهای ایمنی بینالمللی ساخته شوند.
مخازن تحت فشار از نظر عملکرد با مخازن معمولی تفاوتهای قابلتوجهی دارند. برخلاف مخازن ذخیره ساده که در فشار محیط فعالیت میکنند، این نوع مخازن نیاز به سیستمهای ایمنی، تستهای فشار و کنترلهای دورهای دارند تا از وقوع حوادث احتمالی جلوگیری شود.
در این میان، مجموعه صنعتی سامیار با تخصص در طراحی و ساخت انواع مخازن تحت فشار، توانسته با رعایت اصول مهندسی و الزامات استاندارد ASME، محصولاتی ارائه دهد که هم از نظر ایمنی و هم از نظر دوام، پاسخگوی نیازهای حساس صنعتی باشند.
کاربردهای مخازن تحت فشار در صنایع مختلف
مخازن تحت فشار با توجه به ساختار خاص و مقاومت بالای خود، در طیف گستردهای از صنایع، نقش کلیدی ایفا میکنند. این تجهیزات نهتنها برای نگهداری سیالات، بلکه برای انجام واکنشهای شیمیایی یا حفظ شرایط خاص دما و فشار نیز به کار میروند. در ادامه با برخی از کاربردهای مهم آنها آشنا میشویم:
صنعت نفت و گاز
در این حوزه، مخازن تحت فشار برای نگهداری گازهای فشرده، میعانات گازی، بخار و مواد شیمیایی مورد استفاده قرار میگیرند. این مخازن باید در برابر خوردگی، فشارهای متغیر و دمای بالا مقاومت داشته باشند، بنابراین طراحی دقیق و استفاده از متریالهای مناسب در این بخش حیاتی است.
صنایع غذایی و نوشیدنی
در کارخانههای تولید لبنیات، نوشابهسازی و فرآوری مواد غذایی، مخازن تحت فشار برای نگهداری، اختلاط و انتقال مواد در شرایط بهداشتی کاملاً کنترلشده استفاده میشوند. اغلب این مخازن از استنلس استیل ساخته میشوند تا از آلودگی جلوگیری شود.
صنایع دارویی و بهداشتی
تولید دارو و مواد آرایشی نیاز به محیطی استریل دارد. مخازن تحت فشار در این صنعت نقش مهمی در تولید محلولها و ترکیبات دارویی دارند و باید طبق بالاترین استانداردهای بهداشتی طراحی و ساخته شوند.
صنایع شیمیایی
در فرآیندهای تولید مواد شیمیایی، اغلب واکنشها در محیطهای پر فشار و گاهی خطرناک انجام میشوند. بنابراین، مخازن تحت فشار بهعنوان راکتور یا نگهدارنده سیالات واکنشزا به کار گرفته میشوند.
برند سامیار با درک دقیق از نیازهای تخصصی هر صنعت، اقدام به ساخت انواع مخازن تحت فشار متناسب با شرایط عملیاتی خاص کرده و با ارائه طراحیهای سفارشی، توانسته رضایت صنایع مختلف را جلب کند.
اجزای اصلی مخازن تحت فشار
ساختار یک مخزن تحت فشار، اگرچه ممکنه در نگاه اول ساده به نظر برسد، اما در واقع مجموعهای از اجزای مهندسیشدهست که هر کدوم نقش حیاتی در عملکرد ایمن و پایدار این تجهیز ایفا میکنند. آشنایی با این اجزا به درک بهتر عملکرد و اهمیت طراحی دقیق مخزن کمک میکند.
پوسته (Shell)
پوسته، بدنهی اصلی مخزن تحت فشار هست که سیال درون اون نگهداری میشود. ضخامت و جنس پوسته باید متناسب با فشار کاری، دمای سیال و نوع ماده طراحی شود. در اغلب موارد، فولاد کربنی یا استنلس استیل برای ساخت پوسته استفاده میشود.
عدسیها (Head)
در دو طرف مخزن، عدسیها یا سرپوشها قرار دارن که وظیفه بستن دو سر مخزن و تحمل فشار داخلی رو دارند. بسته به نیاز، عدسیها میتونن به شکل بیضوی (Ellipsoidal)، نیمکروی (Hemispherical) یا تخت (Flat) طراحی بشوند.
نازلها و اتصالات
نازلها، دریچههایی هستند که برای ورود و خروج سیال، نصب ابزارهای کنترلی یا اتصال به سایر بخشهای فرآیند صنعتی استفاده میشوند. محل قرارگیری و تعداد نازلها باید با دقت بالا تعیین شود تا عملکرد مخزن بهینه باشد.
فلنجها و گسکتها
فلنجها برای اتصال نازلها یا دربهای بازشونده کاربرد دارن و گسکتها بهعنوان آببند بین سطوح فلنجی قرار میگیرند تا از نشت جلوگیری شود. انتخاب نوع فلنج و گسکت بر اساس فشار و نوع سیال انجام میگیرد.
سیستمهای ایمنی
مخازن تحت فشار مجهز به تجهیزات ایمنی مانند شیر اطمینان (Safety Valve)، گیج فشار، ترموول و سنسورهای کنترلی هستند. این تجهیزات، از بروز خطرات احتمالی مثل افزایش بیش از حد فشار جلوگیری میکنند.
در ساخت تمامی این اجزا، دقت بالا، رعایت استانداردها و کیفیت جوشکاری از اهمیت بالایی برخوردار است.. مجموعه صنعتی سامیار با استفاده از تجهیزات مدرن و کنترل کیفی دقیق، تولید این اجزا رو با استانداردهای جهانی همگام کرده تا در نهایت، مخزنی ایمن و بادوام به مشتری تحویل داده شود.
متریال مورد استفاده در ساخت مخازن تحت فشار
انتخاب متریال مناسب برای ساخت مخازن تحت فشار، یکی از حیاتیترین مراحل طراحی محسوب میشود. چرا که مقاومت در برابر فشار، خوردگی، دما، و واکنش شیمیایی سیال مستقیماً به جنس بدنه و اجزای مخزن بستگی دارد. انتخاب نادرست میتواند نهتنها باعث کاهش عمر مخزن شود، بلکه خطرات ایمنی جدیای نیز به همراه دارد.
فولاد کربنی (Carbon Steel)
یکی از رایجترین و اقتصادیترین متریالها در ساخت مخازن تحت فشار، فولاد کربنی است. این متریال مقاومت خوبی در برابر فشار دارد و در بسیاری از صنایع مثل نفت و گاز و نیروگاهها کاربرد دارد. البته در محیطهای خورنده یا با دمای بالا، نیاز به روکشکاری یا استفاده از متریالهای مقاومتر احساس میشود.
فولاد ضد زنگ (Stainless Steel)
برای کاربردهایی که نیاز به مقاومت در برابر خوردگی، حرارت یا شرایط بهداشتی خاص دارند، استنلس استیل انتخاب اول است. این متریال در صنایع غذایی، دارویی، و شیمیایی کاربرد گسترده دارد. گرچه هزینهی آن بیشتر از فولاد کربنی است، اما در محیطهای خاص، کاملاً مقرونبهصرفه و ماندگار خواهد بود.
آلیاژهای خاص (Special Alloys)
در برخی موارد خاص، مثل تماس با مواد بسیار خورنده، اسیدی یا در شرایط دمای بسیار بالا یا پایین، از آلیاژهایی مانند Monel، Inconel، Hastelloy و Duplex استفاده میشود. این متریالها گرانتر هستند، اما تنها راهحل ایمن و ماندگار برای شرایط سخت محسوب میشوند.
انتخاب متریال بر اساس کاربرد
مجموعه صنعتی سامیار با در نظر گرفتن نوع سیال، فشار کاری، دمای عملیاتی و شرایط محیطی، بهترین متریال را برای ساخت انواع مخازن تحت فشار انتخاب میکند. این انتخاب تخصصی، نهتنها عمر مخزن را افزایش میدهد، بلکه ایمنی کلی سیستم صنعتی را تضمین میکند.
ساخت انواع مخازن تحت فشار
ساخت مخازن تحت فشار، تنها یک فرآیند فنی نیست، بلکه تلفیقی از دانش مهندسی، تجربه صنعتی و شناخت دقیق نیازهای مشتری است. انواع مختلفی از این مخازن وجود دارند که هرکدام متناسب با کاربرد خاص، طراحی و تولید میشوند. در ادامه به معرفی دستهبندیهای رایج و ویژگیهای هرکدام میپردازیم.
انواع مخازن از نظر شکل و موقعیت نصب
مخازن عمودی: این نوع مخازن روی پایه یا شاسی نصب میشوند و فضای کمتری اشغال میکنند. بیشتر در محیطهایی با محدودیت فضا کاربرد دارند.

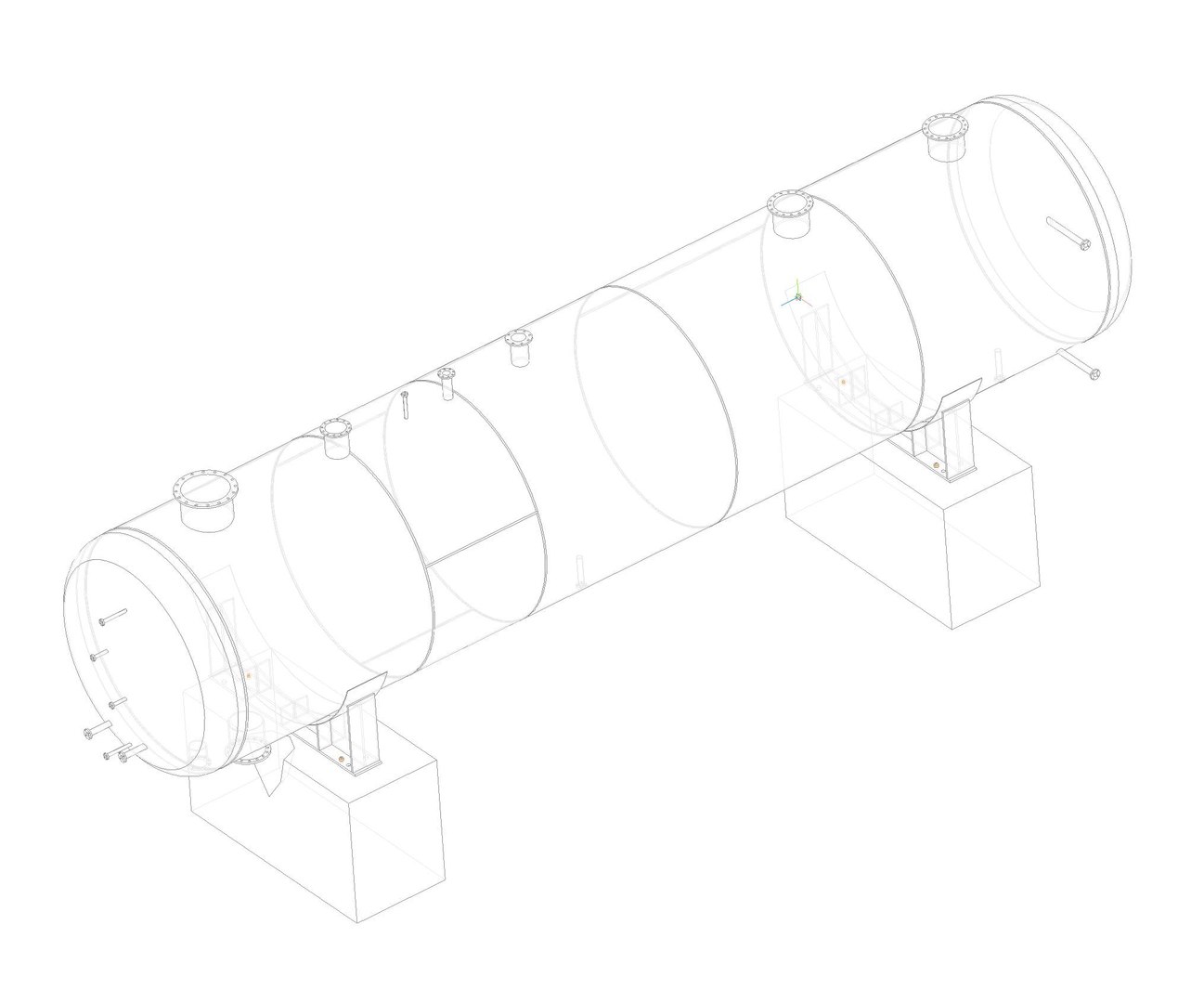

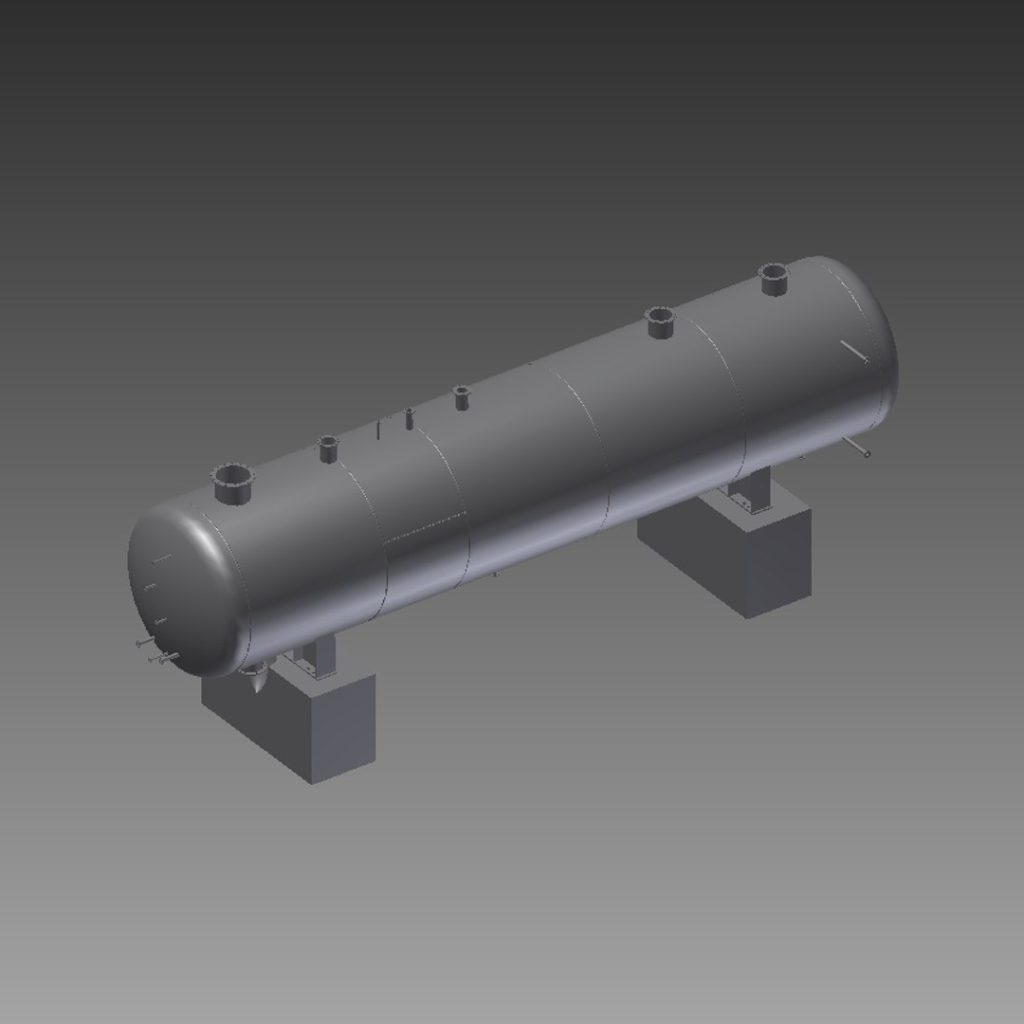

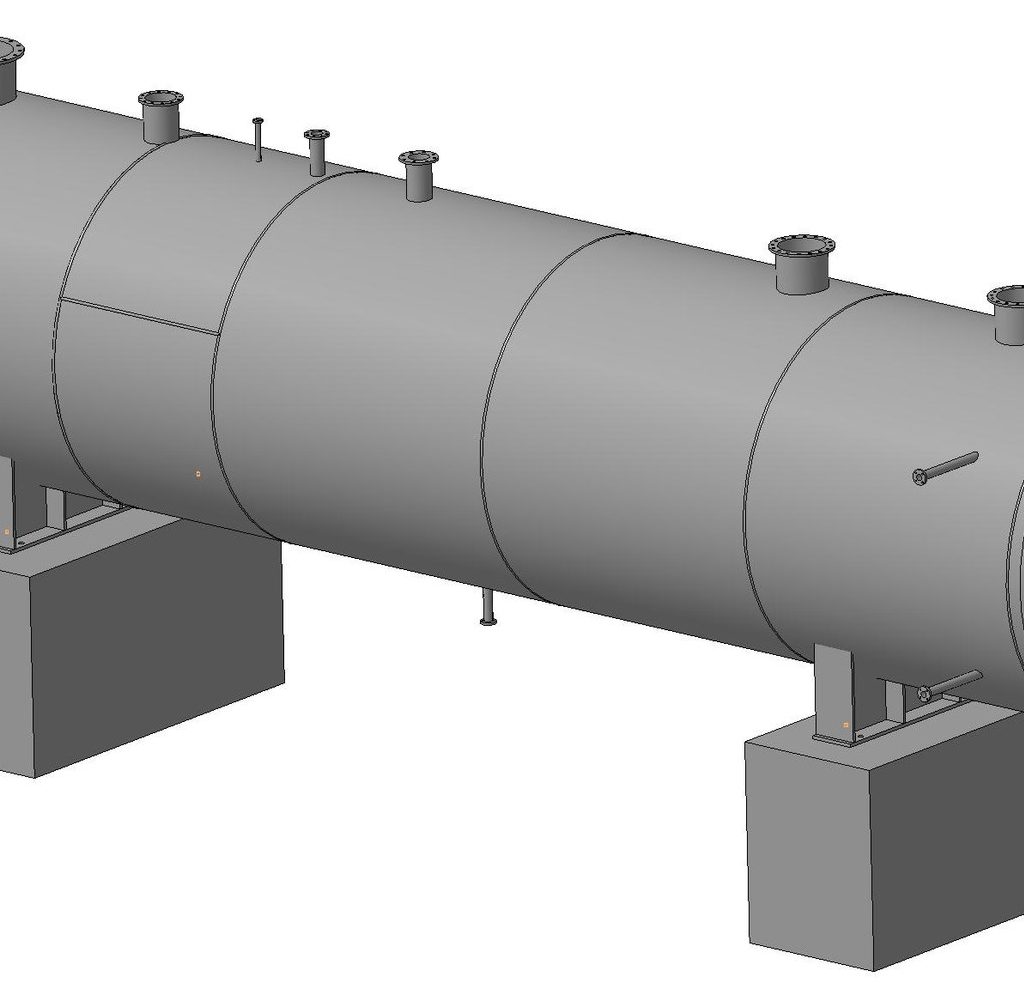

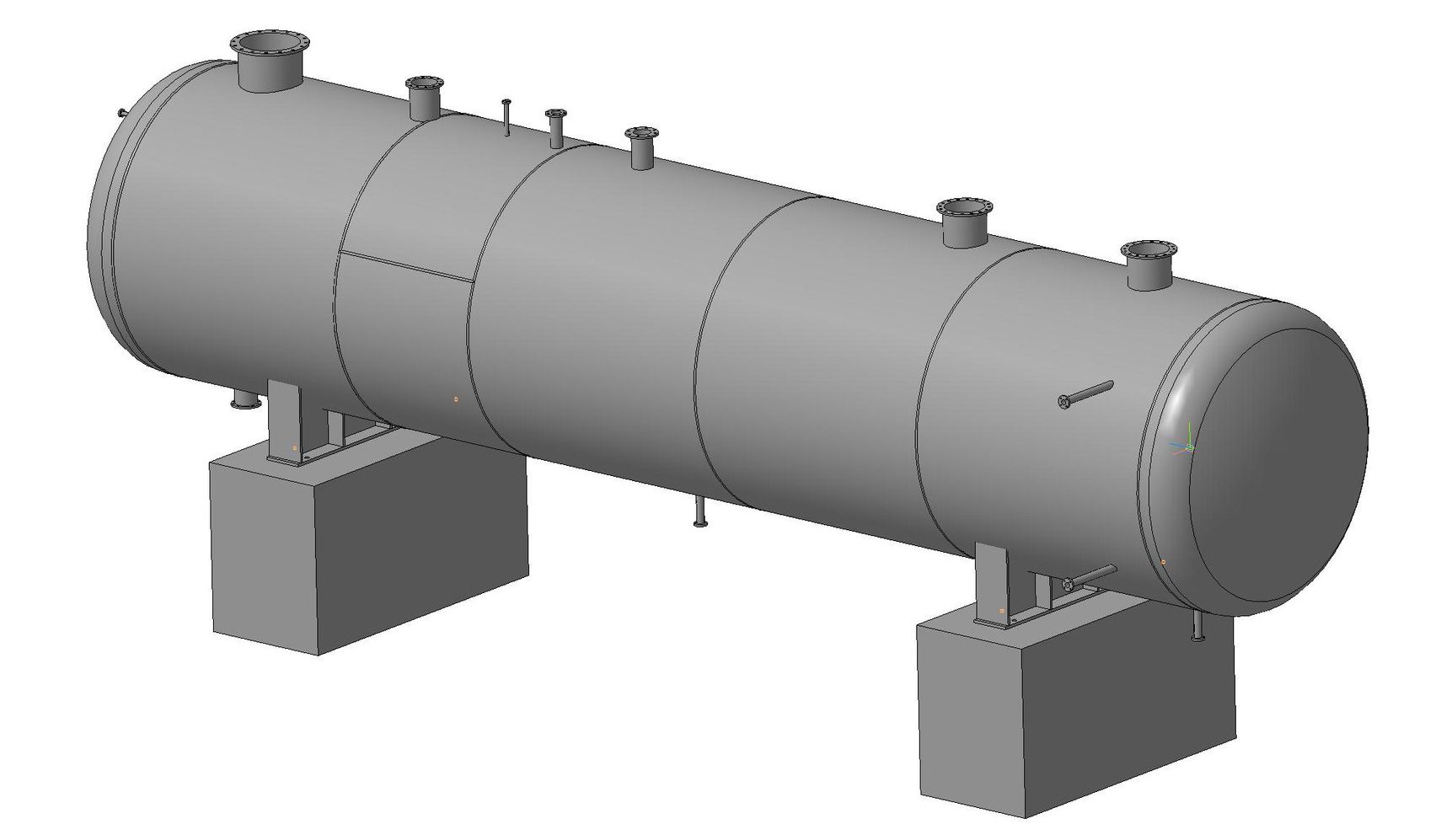

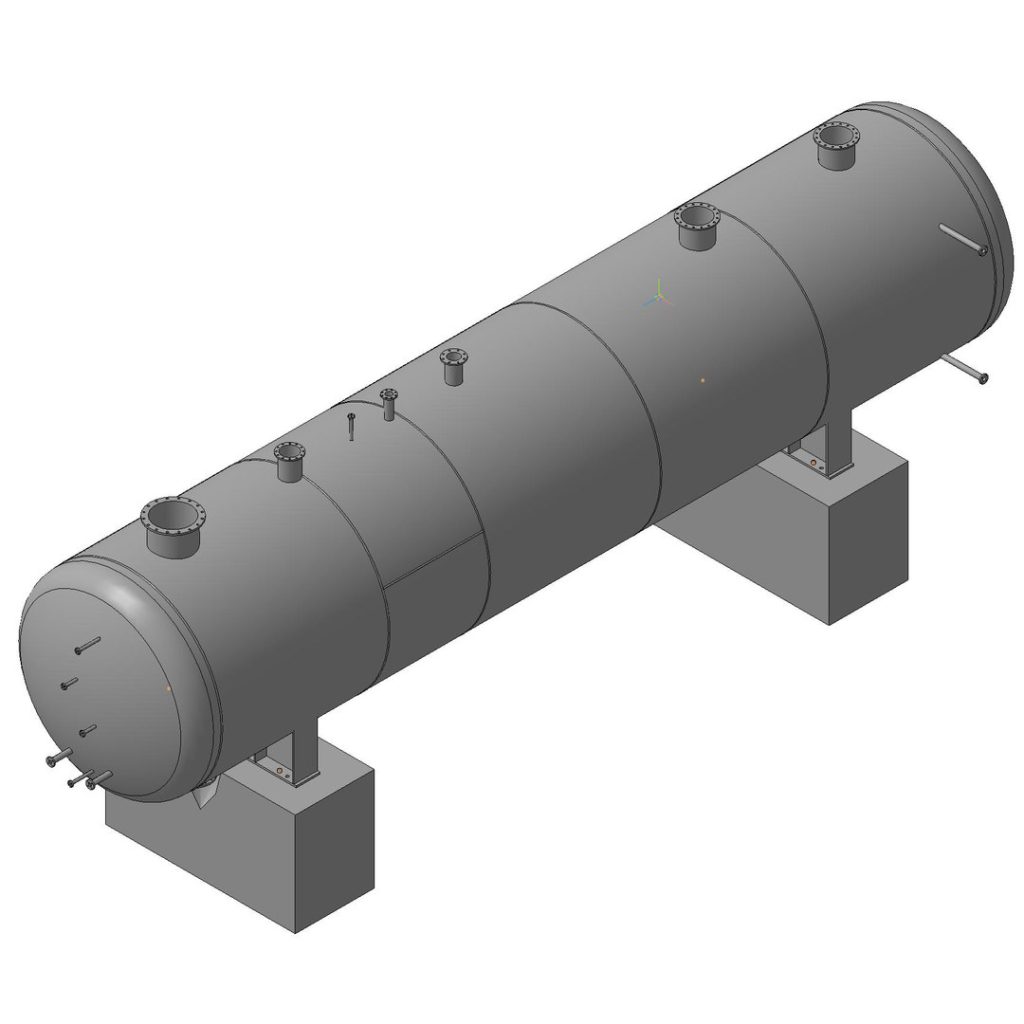

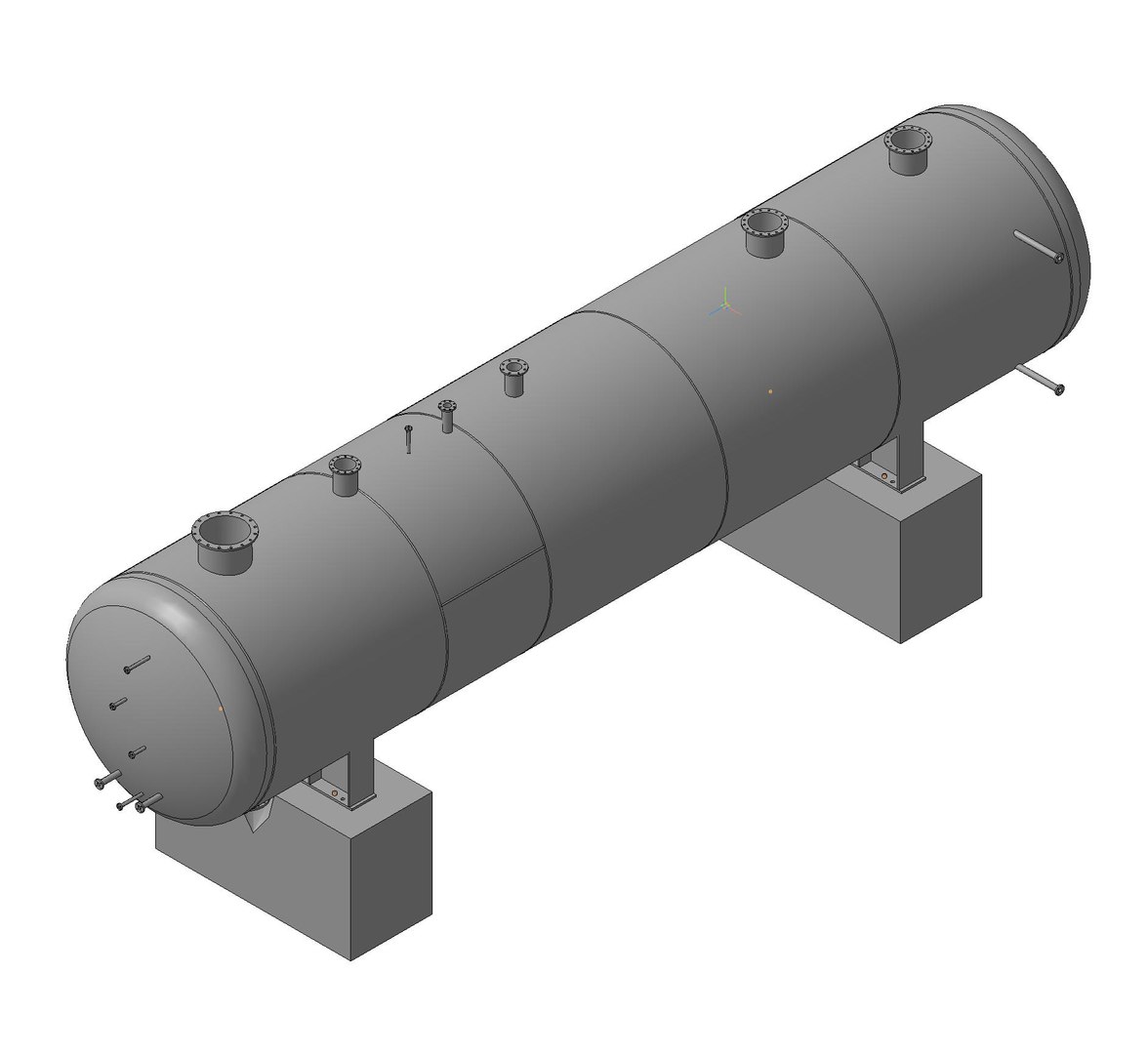

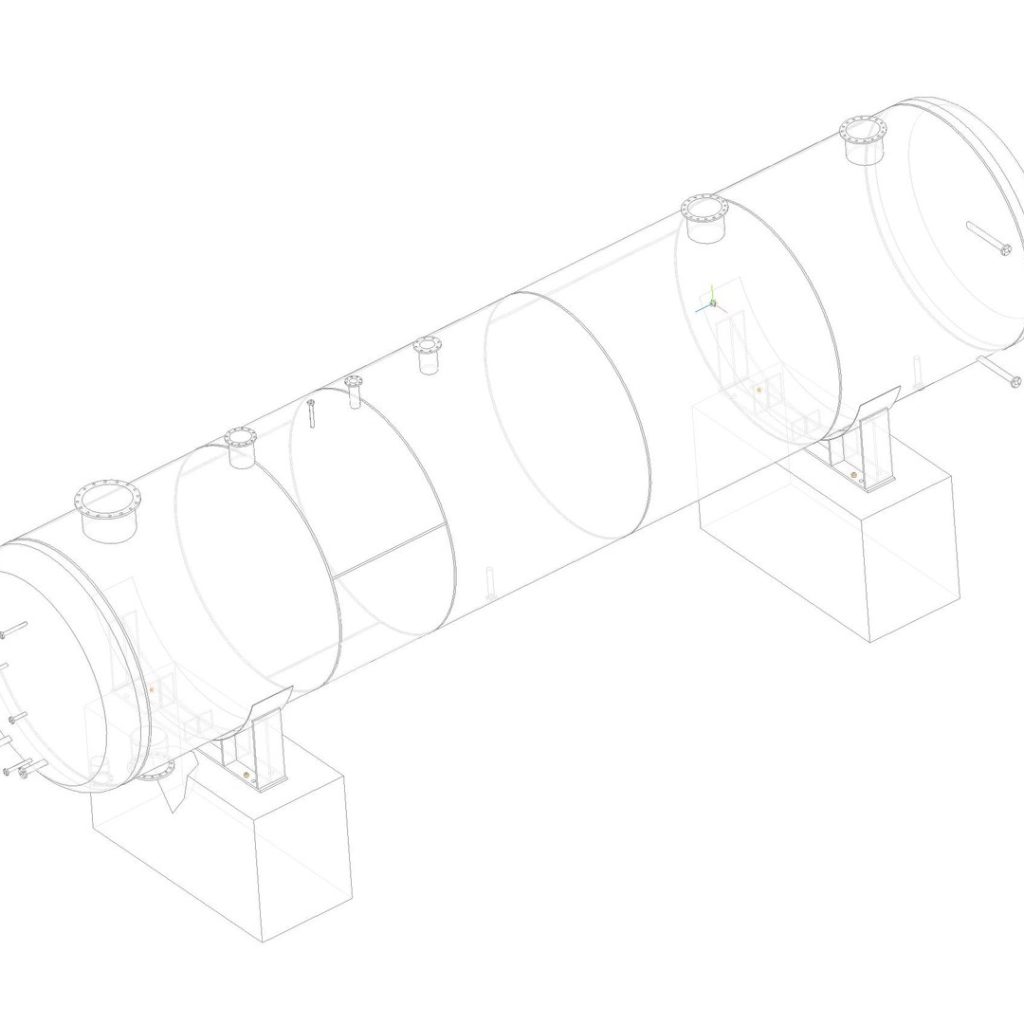

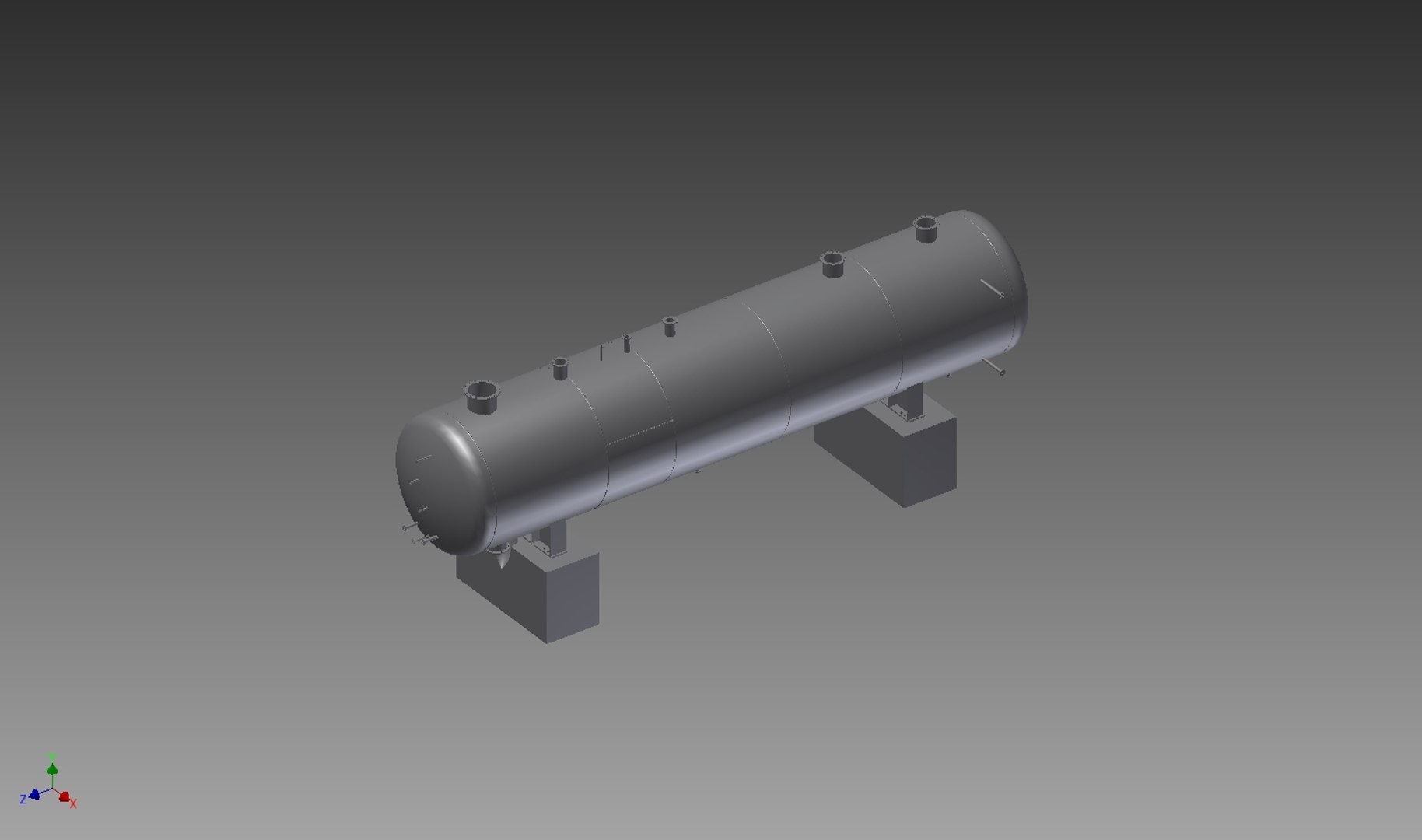

مخازن افقی: پایداری بالاتری دارند و برای نگهداری حجم بالای سیالات یا مواد در فشارهای خاص مناسب هستند.
مخازن کروی: بیشتر در صنایع گازی برای نگهداری گازهای فشرده یا مایع شده استفاده میشوند؛ چرا که شکل کروی توزیع فشار یکنواختتری ایجاد میکند.
دستهبندی بر اساس فشار کاری
مخازن کمفشار: معمولاً برای نگهداری مایعاتی مانند آب یا سوخت در فشارهای نزدیک به فشار جو استفاده میشوند.
مخازن فشار متوسط و بالا: در صنایع شیمیایی، نفت و گاز و تولید انرژی برای سیالات تحت فشار بالا کاربرد دارند و باید طبق استانداردهای خاصی طراحی شوند.
مخازن ثابت و متحرک
مخازن ثابت: در محل نصب میشوند و برای ذخیرهسازی پیوسته کاربرد دارند.
مخازن متحرک: قابلیت جابهجایی دارند و معمولاً روی خودروها یا تریلرهای مخصوص نصب میشوند. برای انتقال گازهای صنعتی و سوختها کاربرد زیادی دارند.
طراحی و ساخت تخصصی توسط سامیار
در مجموعه صنعتی سامیار، تمامی انواع مخازن تحت فشار با درنظر گرفتن فشار کاری، نوع سیال، شرایط محیطی و استانداردهای لازم طراحی میشوند. فرآیند ساخت از ابتدا تا انتها تحت نظارت مهندسین متخصص انجام میشود تا مخزن نهایی دقیقاً متناسب با نیاز کارفرما باشد.
فرآیند طراحی و ساخت مخازن تحت فشار
ساخت یک مخزن تحت فشار صرفاً به برش و جوشکاری محدود نمیشود؛ بلکه فرآیندی دقیق، چندمرحلهای و کاملاً مهندسیست که نیازمند رعایت الزامات ایمنی، استانداردهای بینالمللی و کنترلهای کیفی مداوم است. در ادامه، مراحل اصلی این فرآیند را مرور میکنیم:
طراحی اولیه و محاسبات مهندسی
در اولین گام، طراحان با توجه به اطلاعاتی نظیر فشار کاری، دمای سیال، نوع ماده، ظرفیت موردنیاز و شرایط محیطی، نقشههای اولیه مخزن را تهیه میکنند. این طراحی شامل محاسباتی نظیر ضخامت پوسته، ابعاد عدسیها، فشار مجاز، نوع جوش و موقعیت نازلهاست. نرمافزارهای تخصصی مانند PV Elite و Compress در این مرحله کاربرد دارند.
انتخاب متریال و استانداردها
پس از طراحی، انتخاب متریال مناسب با توجه به شرایط عملیاتی انجام میشود. تمامی متریالها باید دارای گواهیهای معتبر (Mill Test Certificate) باشند و مطابق با استانداردهایی نظیر ASME Section II یا EN باشد.
فرآیند ساخت، جوشکاری و مونتاژ
ساخت مخزن شامل برش ورقها، شکلدهی عدسیها، جوشکاری قطعات و نصب نازلهاست. جوشکاری یکی از مهمترین مراحل است و توسط جوشکاران دارای تاییدیه WPS (Welding Procedure Specification) انجام میشود. در نهایت، مونتاژ کل قطعات در فضای کارگاهی انجام شده و مخزن شکل نهایی به خود میگیرد.
تستهای فشار، نشتی و کنترل کیفیت
پس از ساخت، مخزن تحت تستهای مختلف قرار میگیرد:
تست هیدرواستاتیک: تزریق آب با فشار بالا برای اطمینان از مقاومت بدنه و جوشها.
تست نشتی (Leak Test): بررسی عدم وجود هرگونه نشتی در اتصالات و بدنه.
تستهای غیرمخرب (NDT): شامل تستهای التراسونیک، رادیوگرافی، ذرات مغناطیسی و رنگ نفوذی برای بررسی عمق و کیفیت جوشها.
تحویل نهایی همراه با مستندات
در پایان، تمامی مستندات طراحی، نقشهها، گواهی مواد، گزارش تستها و گواهی بازرسی نهایی به خریدار تحویل داده میشود.
مجموعه صنعتی سامیار این کل فرآیند را با بهرهگیری از تجهیزات پیشرفته، نیروهای متخصص و نظارت کیفی مستمر انجام میدهد. نتیجه، تولید مخازن تحت فشار سفارشی، ایمن و با طول عمر بالا است که مورد اعتماد صنایع مختلف قرار گرفتهاند.
استانداردها و گواهیهای لازم برای ساخت مخازن تحت فشار
ساخت مخازن تحت فشار بدون رعایت استانداردهای بینالمللی، نهتنها از نظر فنی قابل قبول نیست، بلکه میتواند خطراتی جبرانناپذیر برای نیروی انسانی و تجهیزات صنعتی به همراه داشته باشد. به همین دلیل، تطابق کامل با استانداردها و دریافت گواهیهای معتبر، بخش جداییناپذیر از فرآیند تولید این تجهیزات است.
استانداردهای بینالمللی معتبر
ASME Section VIII (Div 1 & 2): پرکاربردترین و شناختهشدهترین استاندارد جهانی برای طراحی و ساخت مخازن تحت فشار است. این استاندارد تمامی جوانب طراحی، ساخت، تست، جوشکاری و بازرسی را پوشش میدهد.
EN 13445 (استاندارد اروپایی): برای ساخت مخازن بدون جوش یا با جوش، که بهویژه در اروپا مورد استفاده قرار میگیرد و معادل اروپایی ASME محسوب میشود.
API 510: مربوط به بازرسی و نگهداری مخازن تحت فشار، بهخصوص در صنایع نفت و گاز.
PED (Pressure Equipment Directive): یک دستورالعمل اروپایی برای تأیید مخازن در بازار اروپا که دریافت آن برای صادرات الزامی است.
گواهیهای مورد نیاز
گواهی مواد اولیه (MTC): نشاندهنده تطابق متریال با مشخصات استاندارد.
WPS و PQR: گواهی روش جوشکاری و آزمون آن برای اطمینان از کیفیت جوشها.
گواهی تستهای NDT: تأیید صحت جوشها و اتصالات از طریق تستهای غیرمخرب.
گواهی هیدرواستاتیک تست: مدرکی دال بر تحمل فشار مخزن تحت شرایط تستی.
گواهی بازرسی نهایی (Third Party Inspection): توسط شرکتهای بازرسی معتبر انجام میشود و شرط لازم برای بسیاری از صنایع است.
رعایت استانداردها در مجموعه سامیار
برند سامیار، با پایبندی کامل به الزامات استاندارد ASME و سایر استانداردهای تخصصی، تمامی مراحل طراحی و ساخت انواع مخازن تحت فشار را بهگونهای انجام میدهد که محصول نهایی، آماده بهرهبرداری در محیطهای صنعتی حساس باشد. همچنین، ارائه کامل مستندات و گواهیهای فنی، یکی از مزیتهای رقابتی سامیار است.
جمعبندی و مزایای انتخاب سامیار در ساخت مخازن تحت فشار
مخازن تحت فشار از مهمترین تجهیزات در صنایع مختلف به شمار میآیند؛ تجهیزاتی که باید هم از نظر فنی بینقص باشند و هم از نظر ایمنی، دوام و کیفیت در بالاترین سطح قرار بگیرند. همانطور که در این مقاله دیدیم، طراحی و ساخت این مخازن نیازمند رعایت مجموعهای از استانداردهای بینالمللی، تخصص مهندسی، انتخاب متریال مناسب و اجرای دقیق مراحل تست و کنترل کیفی است.
در این میان، انتخاب سازندهای قابل اعتماد، نقش کلیدی در موفقیت پروژه دارد. مجموعه صنعتی سامیار با سالها تجربه در زمینه ساخت انواع مخازن تحت فشار، خود را به عنوان یکی از برندهای پیشرو در این حوزه معرفی کرده است. برخی از مزایای همکاری با سامیار عبارتاند از:
طراحی تخصصی مطابق با نیاز هر پروژه
رعایت دقیق استانداردهای جهانی (ASME, EN, PED و…)
استفاده از متریالهای تاییدشده و دارای گواهی معتبر
اجرای فرآیندهای ساخت و جوشکاری تحت نظارت مهندسین خبره
ارائه کامل مستندات فنی، تستها و گواهیهای ایمنی
پشتیبانی فنی و خدمات پس از فروش مطمئن
چه به دنبال ساخت مخزن برای پروژهای نفت و گاز باشید، چه در صنایع غذایی، دارویی یا شیمیایی، سامیار در کنار شماست تا محصولی ایمن، کارآمد و مطابق با آخرین فناوریهای روز دنیا در اختیارتان قرار دهد.
