فلنج Lap Joint چیست؟

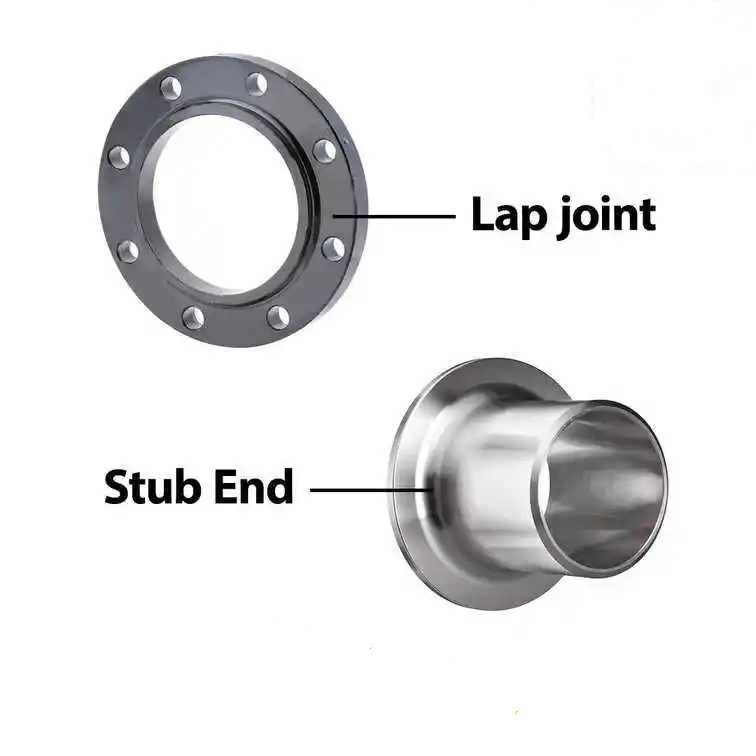

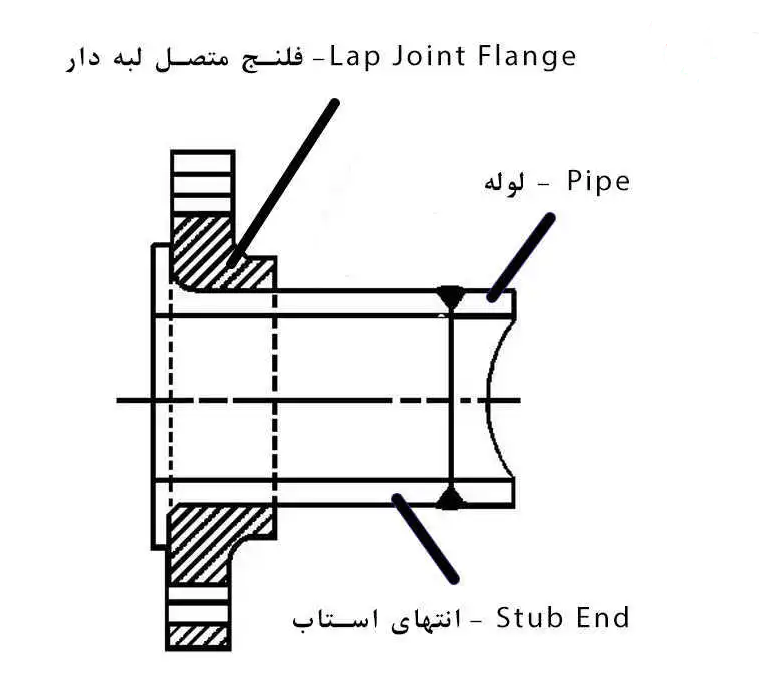

این فلنج که نوعی رابط لوله است از دو قسمت تشکیل شده است. یکی قسمت Stub End است که به لوله جوش داده می شود و دیگری Lap Joint Ring که می توانیم آن را بچرخانیم تا با فلنج هم شکل متصل شود. همچنین این قطعه نام های دیگری مانند وان استون (Van Stone) و استاب فلنج (Stub Flange) نیز دارد. قسمت Stub End دارای لبه ای است که باعث می شود حلقهLap Joint بر روی آن قرار گیرد و با استفاده از پیچ و مهره به فلنج دیگر متصل شود. همچنین Stub End به لوله یا سایر اتصالات جوش داده می شود. به همین دلیل این نوع رابطها در اندازه های بزرگ و مکان هایی که تنظیم فلنج ها مشکل است مفید است. فلنج Lap Joint مشابه فلنج Slip On است با این تفاوت که در سرتاسر سطح صاف است و شعاع ماشینکاری شده در تقاطع سطح فلنج دارد. این به آن اجازه می دهد تا آزادانه در اطراف Stub بچرخد تا به راحتی با فلنج متصل شود. در سیستمهای لوله کشی آلیاژی معمولا از این فلنجها استفاده میشود و در تمامی رده های قطری و فشاری عرضه می شوند.
کاربردهای فلنج لبه دار
فلنج لبهدار (ون استون) یکی از انواع فلنجهای مورد استفاده در صنایع مختلف است که به دلیل طراحی خاص خود، کاربردهای متنوعی دارد. در زیر به برخی از کاربردهای اصلی فلنج لبهدار (ون استون) اشاره میشود:
صنایع نفت و گاز
اتصال لولهها و تجهیزات: فلنج لبهدار در صنایع نفت و گاز برای اتصال لولهها، شیرآلات و سایر تجهیزات استفاده میشود. این فلنجها به دلیل مقاومت بالا در برابر فشار و دما، در خطوط انتقال نفت، گاز و سیالات دیگر کاربرد دارند.
سیستمهای تحت فشار: در سیستمهای تحت فشار مانند مخازن ذخیرهسازی و خطوط لولههای انتقال، فلنج لبهدار برای اطمینان از آببندی مناسب و جلوگیری از نشتی استفاده میشود.
صنایع شیمیایی و پتروشیمی
مقاومت در برابر خوردگی: در محیطهای شیمیایی که احتمال خوردگی بالاست، فلنج لبهدار از جنس فولاد ضد زنگ یا آلیاژهای مقاوم به خوردگی استفاده میشود.
انتقال مواد شیمیایی: این فلنجها در خطوط انتقال مواد شیمیایی و سیالات خورنده به کار میروند.
صنایع غذایی و دارویی
رعایت استانداردهای بهداشتی: فلنج لبهدار در صنایع غذایی و دارویی به دلیل طراحی صاف و بدون درز، برای جلوگیری از تجمع باکتریها و آلودگیها استفاده میشود.
سیستمهای CIP (Cleaning in Place): در سیستمهای شستشوی در محل، فلنج لبهدار به دلیل سهولت در تمیز کردن و نگهداری، کاربرد دارد.
صنایع آب و فاضلاب
خطوط انتقال آب: فلنج لبهدار در خطوط انتقال آب شهری و صنعتی برای اتصال لولهها و تجهیزات استفاده میشود.
سیستمهای تصفیه آب: در سیستمهای تصفیه آب و فاضلاب، این فلنجها برای اتصال مخازن، پمپها و سایر تجهیزات به کار میروند.
صنایع انرژی
نیروگاهها: در نیروگاههای حرارتی و هستهای، فلنج لبهدار برای اتصال لولههای بخار و آب تحت فشار استفاده میشود.
انرژی تجدیدپذیر: در سیستمهای انرژی تجدیدپذیر مانند نیروگاههای خورشیدی و بادی، فلنج لبهدار برای اتصال تجهیزات و لولهها کاربرد دارد.
صنایع دریایی
انواع جنس فلنج
این فلنج ممکن است شامل فولاد کربن ، فولاد ضد زنگ ، فولاد آلیاژی یا سایر فلزات با کیفیت بالا باشد. به طور کلی انتخاب مواد اولیه به عواملی مانند شرایط کار، فشار و دمای محیط بستگی دارد. برخی از موارد موجود عبارتند از :
- فولاد کربن(Carbon Steel) : ASTM A105, A350 LF2
- فولاد ضد زنگ( Stainless Steel ) : A182 F304/F304L/F316/F316L/F321
- فولاد آلیاژی(Alloy Steel) : ASTM A182, GR F1, F11, F22, F5, F9, F91
استانداردهای فلنج لبه دار :
ین فلنج بر اساس الزامات و استانداردهای مختلفی تولید می شود که شامل موارد زیر است :
- استاندارد ASME B16.5
- استاندارد ASME B16.47
- استاندارد API 605
- استاندارد EN 1092-1
مزایا فلنج ون استون
مزیت | توضیحات |
آببندی مطمئن | طراحی فلنج لبهدار باعث ایجاد آببندی بسیار خوب و جلوگیری از نشتی میشود. |
مقاومت در برابر فشار و دما | این فلنجها قادر به تحمل فشار و دمای بالا هستند و در سیستمهای تحت فشار کاربرد دارند. |
سهولت در نصب و تعویض | نصب و تعویض فلنج لبهدار به دلیل طراحی ساده و استاندارد، آسان است. |
قابلیت استفاده در محیطهای خورنده | با استفاده از مواد مقاوم به خوردگی (مانند فولاد ضد زنگ)، در محیطهای شیمیایی و خورنده عملکرد خوبی دارد. |
تنوع در اندازه و جنس | در اندازهها و جنسهای مختلف (فولاد، استنلس استیل، آلیاژهای خاص) تولید میشود. |
مقاومت در برابر سایش | در محیطهایی با مواد ساینده (مانند صنایع معدنی) مقاومت خوبی از خود نشان میدهد. |
قابلیت استفاده در صنایع بهداشتی | سطح صاف و بدون درز آن باعث میشود در صنایع غذایی و دارویی که بهداشت اهمیت دارد، مناسب باشد. |
انعطافپذیری در اتصال | قابلیت اتصال به انواع لولهها و تجهیزات را دارد. |
معایب فلنج لبهدار
معایب | توضیحات |
هزینه نسبتاً بالا | در مقایسه با برخی انواع فلنجهای سادهتر، هزینه تولید و خرید فلنج لبهدار بیشتر است. |
نیاز به گسکتهای باکیفیت | برای آببندی بهتر، نیاز به استفاده از گسکتهای باکیفیت و مقاوم دارد که ممکن است هزینهبر باشد. |
وزن بیشتر | در مقایسه با برخی فلنجهای سبکتر، وزن بیشتری دارد که ممکن است در برخی کاربردها محدودیت ایجاد کند. |
نیاز به فضای بیشتر برای نصب | به دلیل طراحی خاص، ممکن است به فضای بیشتری برای نصب و اتصال نیاز داشته باشد. |
محدودیت در کاربردهای کمفشار | برای سیستمهای کمفشار، استفاده از فلنج لبهدار ممکن است توجیه اقتصادی نداشته باشد. |
حساسیت به نصب نادرست | اگر به درستی نصب نشود، ممکن است باعث نشتی یا آسیب به سیستم شود. |
محدودیت در محیطهای با ارتعاش بالا | در محیطهایی با ارتعاشات شدید، ممکن است نیاز به بازرسی و نگهداری بیشتری داشته باشد. |
هزینه نسبتاً بالا | در مقایسه با برخی انواع فلنجهای سادهتر، هزینه تولید و خرید فلنج لبهدار بیشتر است. |
