فلنجها یکی از اجزای کلیدی در سیستمهای لولهکشی صنعتی هستند که برای اتصال لولهها، شیرآلات و تجهیزات مختلف به کار میروند. فلنج تخت (Slip-On Flange) یا فلنج اسلیپون یکی از رایجترین انواع فلنج است که به دلیل نصب آسان و هزینه پایین، در صنایع مختلف مورد استفاده قرار میگیرد. در این مقاله، به بررسی ساختار، مزایا، کاربردها و مشخصات فنی این نوع فلنج پرداختهایم.

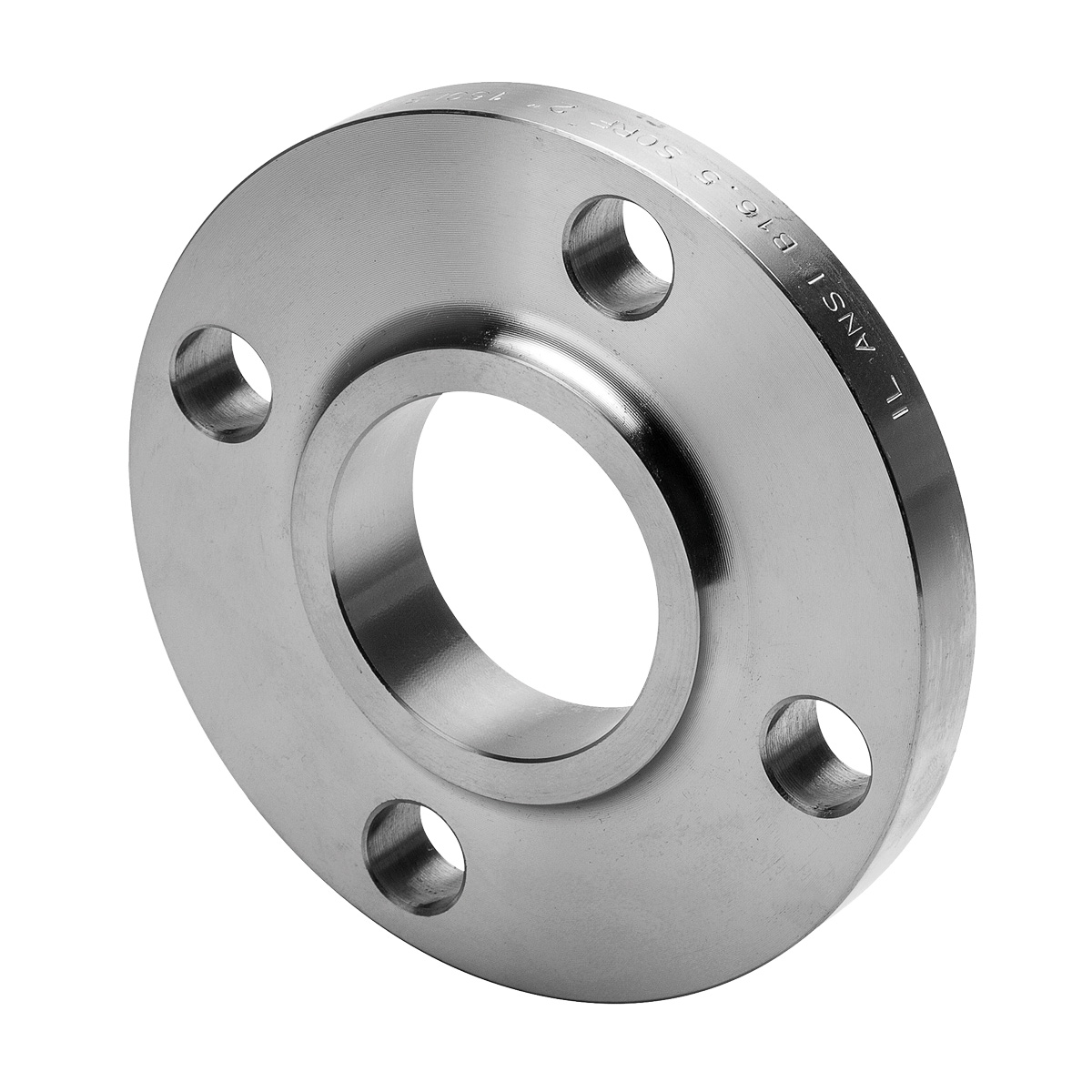

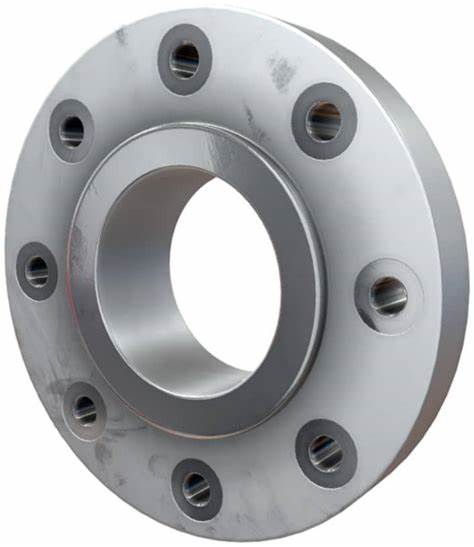

فلنج تخت (فلنج اسلیپون) چیست؟
فلنج تخت نوعی فلنج گرد است که روی انتهای لوله قرار میگیرد و سپس به آن جوش داده میشود. این نوع فلنج دارای سطح داخلی بزرگتری نسبت به قطر خارجی لوله است، به همین دلیل، لوله میتواند داخل آن قرار گیرد.
ویژگی اصلی فلنج اسلیپون
- لوله از داخل فلنج عبور کرده و سپس از دو طرف به آن جوش داده میشود.
- در مقایسه با فلنجهای گلودار، دارای مقاومت کمتری در برابر فشار است.
- برای کاربردهایی با فشار و دمای متوسط مناسب است.
مشخصات فنی فلنج تخت
فلنجهای تخت در ابعاد، جنسها و استانداردهای مختلفی تولید میشوند. در جدول زیر، مشخصات استاندارد این نوع فلنج آورده شده است:
ویژگی | مشخصات |
استانداردها | ASME B16.5، ANSI B16.47، DIN 2576، ISO 7005 |
متریال | فولاد کربنی، فولاد ضد زنگ، فولاد آلیاژی، چدن، آلومینیوم |
روش اتصال | جوشکاری از داخل و خارج |
فشار کاری | 150 تا 2500 کلاس (PSI) |
سایز اسمی(NPS) | 2/1 اینچ تا 48 اینچ |
نوع سطح آببندی | RF (Raised Face)، FF (Flat Face)، RTJ (Ring Type Joint) |
مزایای فلنج تخت (Slip-On Flange)
این نوع فلنج به دلیل ویژگیهای خاص خود، در صنایع مختلفی مورد استفاده قرار میگیرد. برخی از مزایای آن عبارتند از:
- نصب آسان
به دلیل طراحی ساده، نصب فلنج اسلیپون نسبت به فلنجهای دیگر، سریعتر و راحتتر انجام میشود.
- هزینه کمتر
از آنجایی که ضخامت و متریال کمتری در مقایسه با فلنجهای گلودار دارد، هزینه تولید و خرید آن پایینتر است.
- انعطافپذیری در نصب
امکان تنظیم دقیقتر لوله را در هنگام نصب فراهم میکند، که این ویژگی در پروژههای صنعتی بسیار مفید است.
- مناسب برای فشار و دمای متوسط
برای سیستمهایی که نیاز به فشار یا دمای بسیار بالا ندارند، فلنج اسلیپون گزینهای ایدهآل محسوب میشود.
کاربردهای فلنج اسلیپون در صنایع مختلف
این نوع فلنج به دلیل ویژگیهای خود، در بسیاری از صنایع کاربرد دارد:
- صنایع نفت و گاز: برای انتقال سیالات با فشار و دمای متوسط
- صنایع پتروشیمی: در لولهکشی مواد شیمیایی
- تأسیسات آب و فاضلاب: در سیستمهای انتقال آب
- نیروگاهها: در سیستمهای بخار و خنککننده
- صنایع غذایی و دارویی: به دلیل امکان استفاده از متریال استنلس استیل برای جلوگیری از خوردگی

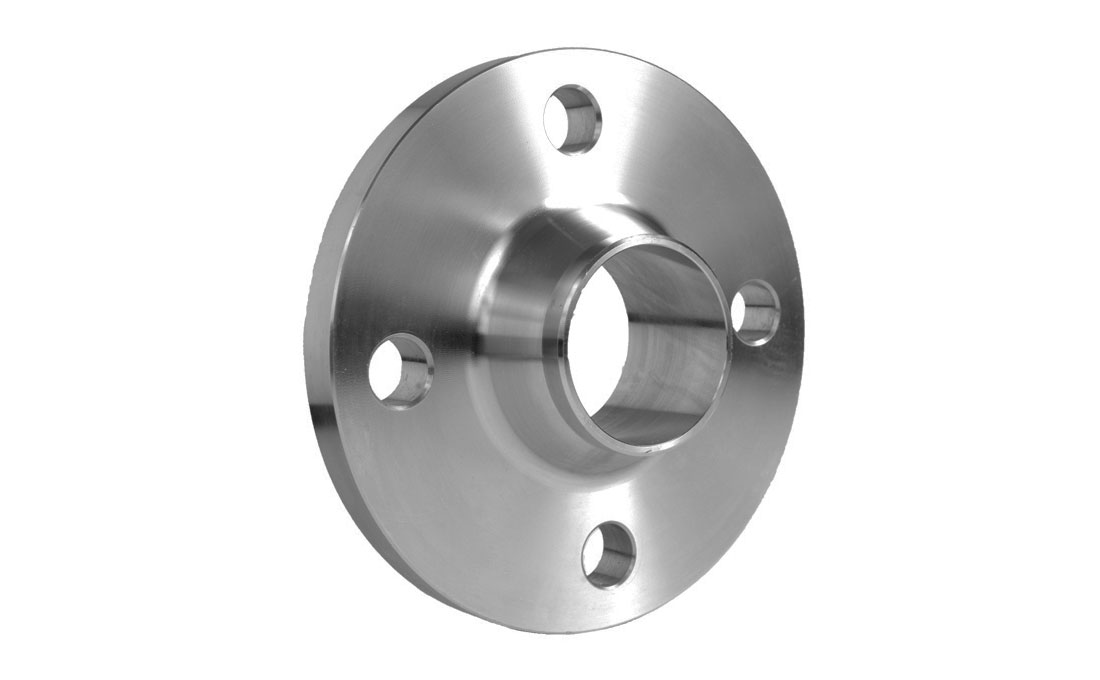

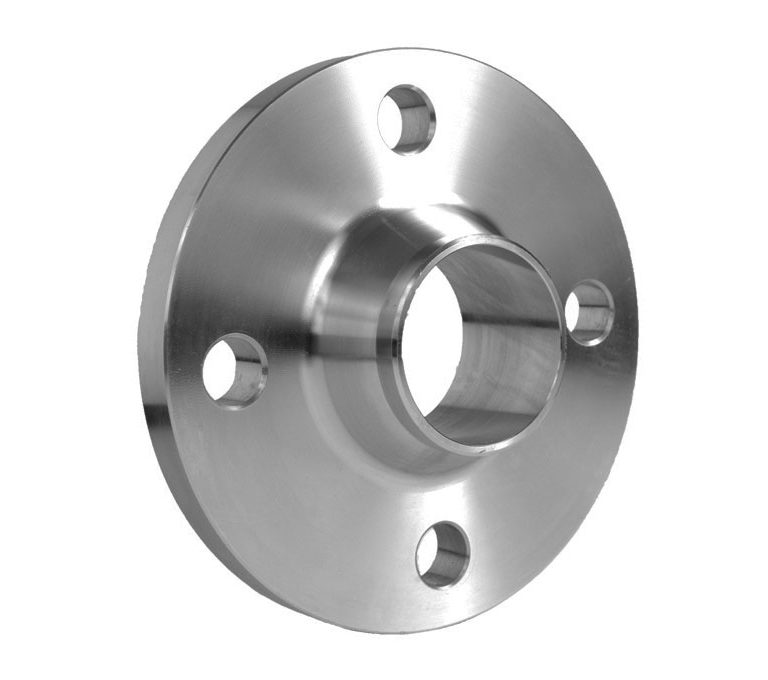

مقایسه فلنج تخت با فلنج گلودار
یکی از سوالات رایج این است که فلنج اسلیپون بهتر است یا فلنج گلودار؟ برای مقایسه، جدول زیر را مشاهده کنید:
ویژگی | فلنج تخت (اسلیپون) | فلنج گلودار |
نصب | آسان و سریع | نیاز به دقت بالا |
هزینه | ارزانتر | گرانتر |
مقاومت در برابر فشار | متوسط | بالا |
کاربرد | فشار و دمای متوسط | فشار و دمای بالا |
جمعبندی
فلنج تخت (فلنج اسلیپون) یکی از پرکاربردترین انواع فلنج در سیستمهای لولهکشی است که به دلیل نصب آسان، هزینه کمتر، و انعطافپذیری بالا، در صنایع مختلف مورد استفاده قرار میگیرد. این فلنج برای فشارهای متوسط مناسب است، اما در سیستمهای با فشار بالا، فلنج گلودار گزینه بهتری محسوب میشود.
اگر قصد خرید یا استفاده از این نوع فلنج را دارید، بهتر است با کارشناسان ما تماس بگیرید و بر اساس استانداردها، جنس، و فشار کاری مورد نیاز، گزینه مناسب را انتخاب کنید.
