ساخت ریبویلر: قلب گرمایی برج تقطیر
ریبویلر (Reboiler) یکی از حیاتیترین اجزای برجهای تقطیر در صنایع نفت، گاز، پتروشیمی و شیمیایی است. این تجهیز بهعنوان منبع حرارتی در پایین برج تقطیر عمل کرده و وظیفه آن تأمین گرما برای تبخیر بخشی از مایع برگشتی از پایین برج است. ساخت ریبویلر به دلیل حساسیت عملکرد آن، نیازمند دقت بالا در طراحی، انتخاب متریال و اجرای دقیق است.
ریبویلر چیست و چه نقشی در برج تقطیر دارد؟
ریبویلر نوعی مبدل حرارتی است که در پایین ستون تقطیر نصب شده و بخشی از جریان مایع خروجی از ته برج را تبخیر میکند. بخار تولید شده مجدداً به ستون بازگردانده میشود تا جداسازی بهتری در مراحل بالاتر ستون صورت گیرد.
وظایف اصلی ریبویلر در سیستم تقطیر
تأمین گرمای لازم برای فرایند جداسازی
ایجاد جریان بالا رونده در برج (موجب افزایش راندمان جداسازی)
حفظ تعادل حرارتی در فرآیند
مروری بر جایگاه ریبویلر در فرایند تقطیر
نقش گرمایی و ترمودینامیکی
ریبویلر مایعی که در پایین برج تقطیر جمع شده را تا دمای جوش گرم میکند تا بخشی از آن تبخیر شود. این بخار مجدداً به ستون برمیگردد و با حرکت به سمت بالا، باعث بهبود تفکیک اجزاء در سینیها یا پکینگها میشود.
تأثیر بر فشار جزئی و تعادل فازی
با تغییر نرخ برگشت بخار از ریبویلر، تعادل فازی در برج تغییر میکند. این تغییر، ترکیب محصولات و بهرهوری جداسازی را تحت تأثیر قرار میدهد. بنابراین ریبویلر نه تنها منبع گرما، بلکه ابزار کنترلی است.
ساختار مهندسی ریبویلر: از طراحی تا ساخت
فاز اول: طراحی حرارتی
در این مرحله، پارامترهایی مانند نرخ بخاردهی، اختلاف دما، نوع سیال گرمشونده و گرمکننده، ضریب انتقال حرارت، و محدودیتهای مکانیکی وارد معادلات میشوند. برای این تحلیل، معادلات پایه مثل Q = U×A×ΔTlm بهکار میروند.
مثال: طراحی حرارتی اولیه
اگر بخواهیم مایع با ظرفیت گرمایی بالا مانند نفت سنگین را به دمای ۲۳۰ درجه برسانیم، انتخاب بخار ۱۰ بار با دمای اشباع ۱۸۴ درجه مناسب نیست. باید از روغن حرارتی یا بخار فشار بالا استفاده کرد.
فاز دوم: طراحی مکانیکی
طراحی بدنه، لولهها، استرسپوینتها، ضخامت فلنجها، نوع ساپورت، و جای اتصالات در این مرحله انجام میشود. استانداردهایی مثل ASME Section VIII، TEMA R و API 660 ملاک عمل هستند.
فاز سوم: ساخت صنعتی
در این مرحله، طبق نقشهها و مشخصات فنی، قطعات برش، نورد، سوراخکاری، جوش و اسمبل میشوند. برای لولهها معمولاً از تیوبهای با ضخامت بالا (مثل Sch 40 یا Sch 80) استفاده میشود، مخصوصاً اگر سیال خورنده یا پر فشار باشد.
تحلیل مقایسهای انواع ریبویلر: انتخاب هوشمندانه
| نوع ریبویلر | مزیت کلیدی | محدودیت | موارد کاربرد |
|---|---|---|---|

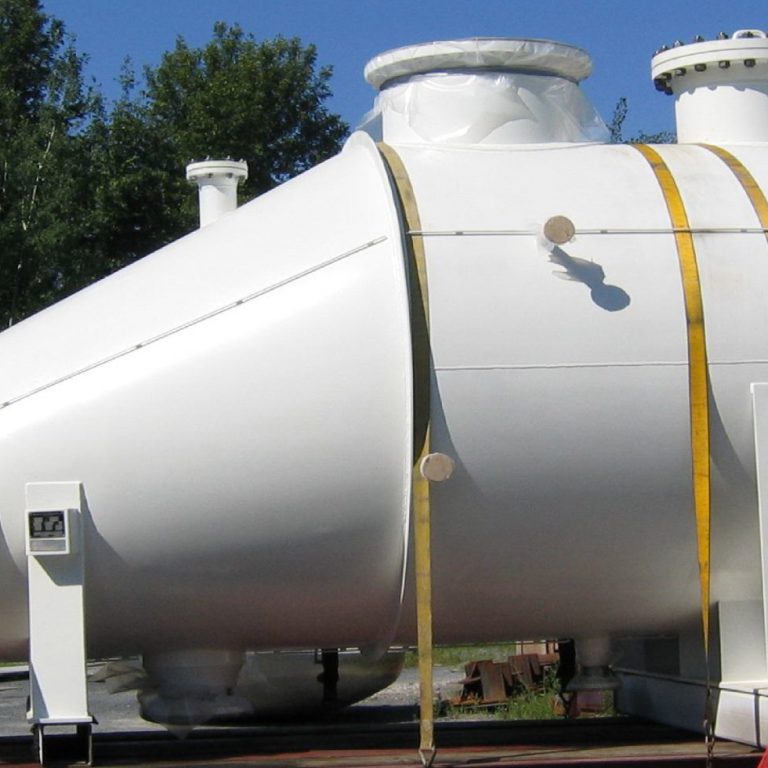

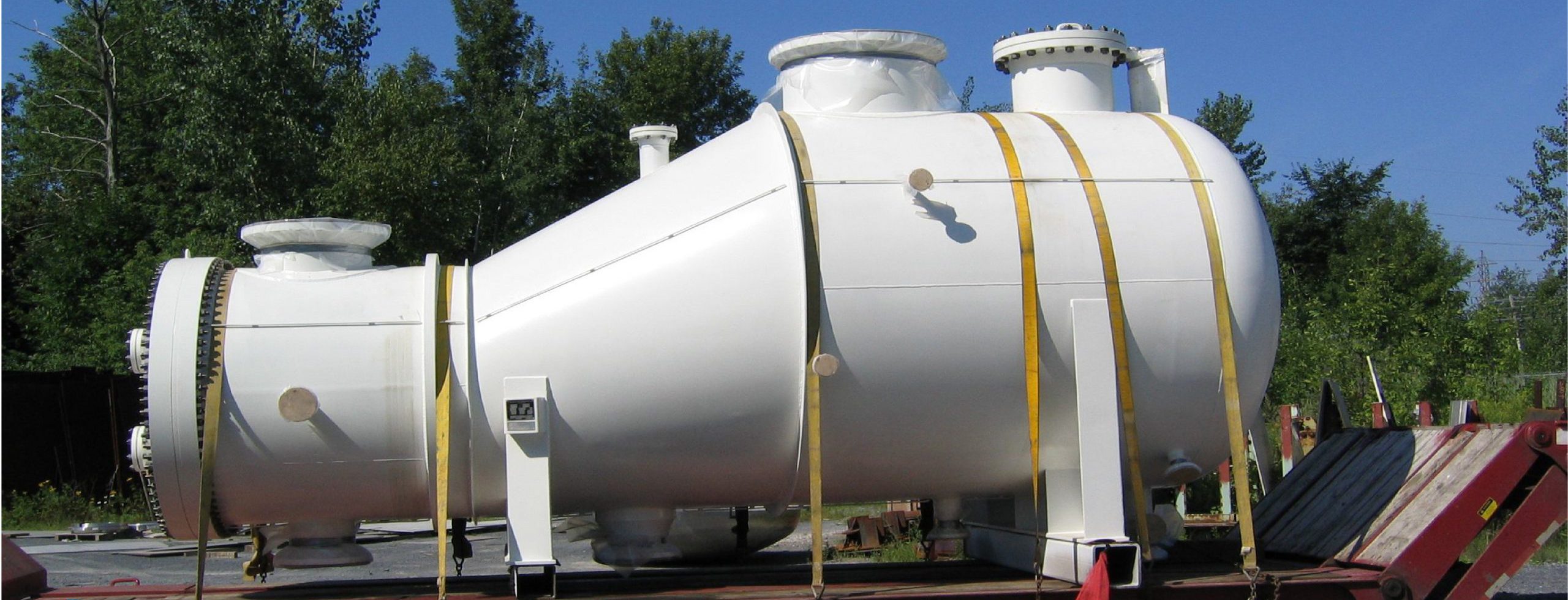

| Kettle Type | انتقال حرارت بالا، امکان تمیزکاری راحت | اشغال فضای زیاد | پالایشگاهها، نفت سنگین |
| Thermosyphon | بدون نیاز به پمپ، هزینه پایین | وابسته به اختلاف چگالی | صنایع با انرژی محدود |
| Forced Circulation | کنترل دقیقتر جریان، مناسب برای سیالات سنگین | نیاز به پمپ قوی | ریبویلرهای با سیال چسبناک |
| Vertical Reboiler | اشغال فضای کمتر، انعطاف در نصب | تعمیرات پیچیدهتر | پتروشیمیها با فضای محدود |
چالشهای ساخت ریبویلر و راهکارهای مهندسی
1. خوردگی
بزرگترین تهدید برای ریبویلرها. سیالات اسیدی یا گوگرددار میتوانند خوردگی گالوانیکی یا حفرهای ایجاد کنند.
راهحل: استفاده از استیل ضد زنگ یا آلیاژهای مقاوم به خوردگی مثل Inconel یا Hastelloy.
2. رسوب گذاری
در سیالات حاوی نمک، ذرات جامد یا آلی، رسوب روی لولهها باعث کاهش انتقال حرارت و افت راندمان میشود.
راهحلها:
استفاده از طراحی لولههای U شکل برای دسترسی بهتر
اجرای CIP (تمیزکاری در محل) دورهای
افزایش سرعت جریان برای جلوگیری از رسوب
3. سوپرهیت شدن بخار
در برخی طراحیهای نامناسب، خروجی بخار ریبویلر ممکن است به جای بخار اشباع، بخار سوپرهیت باشد که موجب اختلال در تعادل برج میشود.
راهحل: کنترل دقیق دمای گرمایش، و تنظیم نرخ جریان مایع برگشتی به ریبویلر
جمعبندی: ریبویلر، تجهیزی استراتژیک در فرایند تقطیر
در نگاه اول ممکن است ساخت ریبویلر بهعنوان یکی از اجزای معمولی برج تقطیر دیده شود، اما در واقعیت، این تجهیز قلب عملکرد حرارتی سیستم است. از انتخاب نوع ریبویلر و طراحی دقیق حرارتی گرفته تا ساخت مکانیکی و بهرهبرداری بهینه، همه این مراحل نیازمند دانش، تجربه و دیدگاه مهندسی عمیق هستند.
شرکتهایی که به طراحی دقیق و ساخت اصولی ریبویلر اهمیت میدهند، در بلندمدت بهرهوری، دوام تجهیز و کیفیت محصول خود را تضمین میکنند.
ساخت ریبویلر با کیفیت صنعتی توسط سامیار
شرکت سامیار با تکیه بر دانش فنی مهندسان مجرب، تجربه عملی در صنایع نفت، گاز و پتروشیمی، و تجهیزات پیشرفته کارگاهی، آماده طراحی و ساخت انواع ریبویلر برج تقطیر بر اساس نیازهای دقیق پروژههای صنعتی است.
ما در فرآیند ساخت ریبویلر، از استانداردهای بینالمللی مانند ASME و TEMA تبعیت میکنیم و با انتخاب متریال مناسب، کنترل کیفیت دقیق، و اجرای تستهای فشار و عملکرد، تجهیزی ایمن، کارآمد و با عمر طولانی تحویل میدهیم.
چنانچه در پروژههای پالایشگاهی، پتروشیمیایی، دارویی یا شیمیایی نیاز به طراحی و ساخت ریبویلر دارید، تیم فنی سامیار آمادگی ارائه مشاوره تخصصی، طراحی مهندسی و ساخت سفارشی را دارد.
برای دریافت مشاوره یا ثبت سفارش، با ما تماس بگیرید.
سامیار، شریک صنعتی قابل اعتماد شما.
