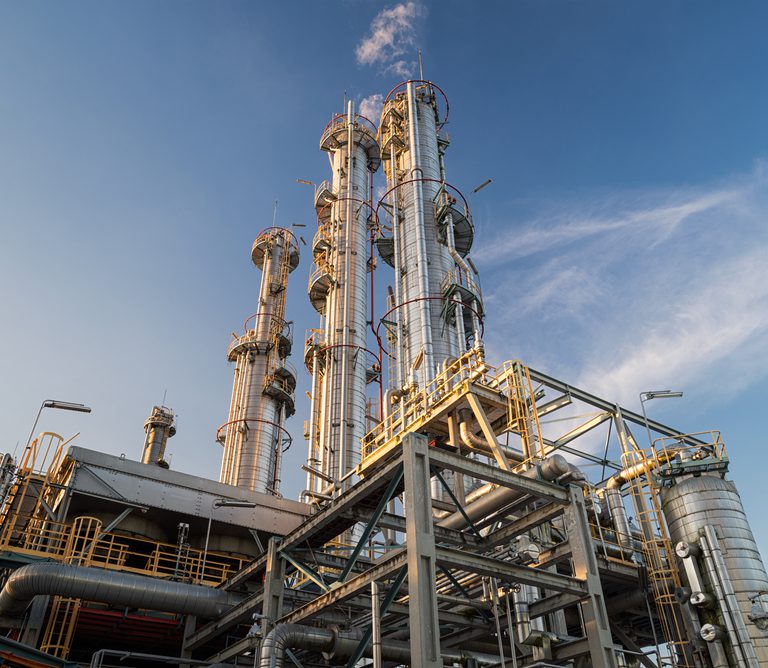

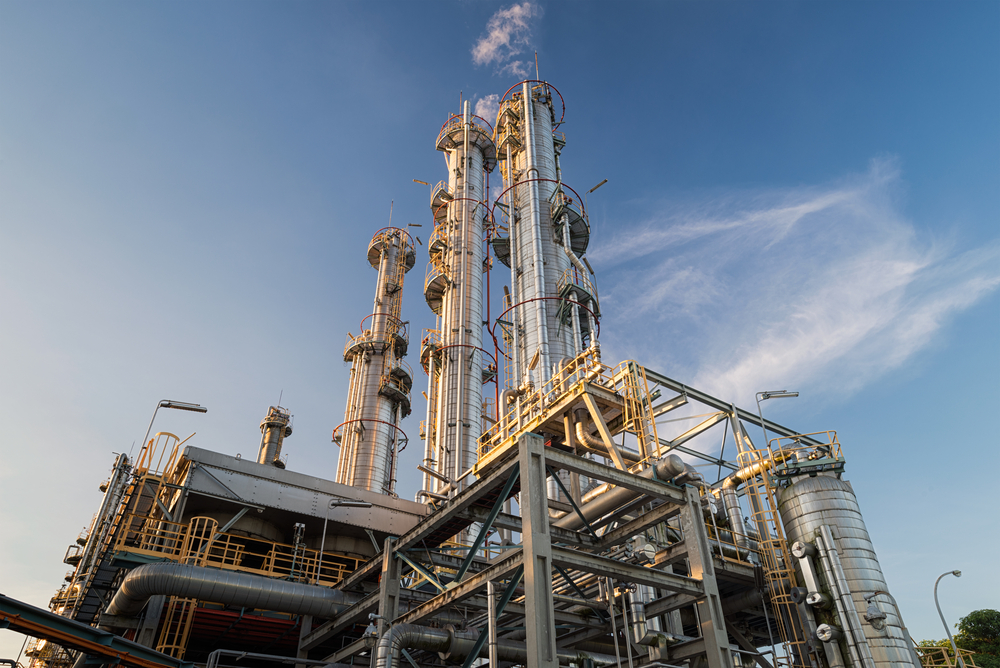

برج تقطیر جز به جز و ساخت آن
در صنایع نفت، گاز، پتروشیمی و شیمیایی، جداسازی اجزای مختلف مخلوطها به یکی از اصلیترین فرآیندهای صنعتی تبدیل شده است. برج تقطیر جز به جز، ابزاری کلیدی برای انجام این جداسازیهاست. در این مقاله، به بررسی جامع ساخت برج، اصول عملکرد تقطیر جز به جز، اجزا، انواع و کاربردهای برج تقطیر میپردازیم.
تعریف و اصول فرآیند تقطیر جز به جز
تقطیر جز به جز (Fractional Distillation) یکی از روشهای متداول جداسازی اجزای مخلوطهای مایع است که بر پایه تفاوت در فراریت و نقطه جوش اجزای مخلوط انجام میشود. این فرآیند در مقایسه با تقطیر ساده، امکان دستیابی به جداسازی دقیقتر را فراهم میکند و برای مخلوطهایی با اختلاف نسبتاً کم در نقطه جوش نیز کاربرد دارد.
در فرآیند تقطیر جز به جز، خوراک مایع وارد برج تقطیر شده و در طول برج با جریان بخار صعودی و مایع نزولی تماس پیدا میکند. این تماسهای مکرر باعث انتقال جرم بین دو فاز و غنیشدن تدریجی بخار از اجزای فرارتر میشود. در نتیجه، اجزای سبکتر و فرارتر تمایل بیشتری به حرکت به سمت بالای برج دارند، در حالی که اجزای سنگینتر در بخش پایینی برج متمرکز میشوند.
در قسمت بالایی برج، بخار خروجی وارد کندانسور شده و بخشی از آن به مایع تبدیل میشود. قسمتی از این مایع بهعنوان رفلاکس (Reflux) دوباره به برج بازگردانده میشود. بازگشت رفلاکس باعث افزایش تماس بین فاز مایع و بخار و در نتیجه بهبود عملکرد جداسازی میشود.
در برج تقطیر جز به جز، سینیها یا پکینگها سطح تماس لازم برای تبادل جرم و حرارت بین دو فاز را فراهم میکنند. تعداد مراحل تئوری، نوع و اندازه پکینگ یا سینی، نسبت رفلاکس، شرایط خوراک و اختلاف فراریت اجزای مخلوط از جمله عوامل مؤثر بر میزان جداسازی هستند.
تفاوت تقطیر ساده و جز به جز
| معیار | تقطیر ساده | تقطیر جز به جز |
|---|---|---|
| کاربرد | مناسبتر برای مخلوطهایی با اختلاف قابل توجه در نقطه جوش یا جداسازیهای نسبتاً ساده | مناسب برای جداسازی دقیقتر اجزای مخلوط، بهویژه زمانی که اختلاف فراریت آنها کمتر است |
| تجهیزات | معمولاً شامل مخزن یا بالن تقطیر، سیستم حرارتی و کندانسور است | شامل برج تقطیر مجهز به سینی یا پکینگ، ریبویلر، کندانسور و تجهیزات مربوط به رفلاکس است |
| دقت جداسازی | معمولاً پایینتر از تقطیر جز به جز | بالاتر و قابلکنترلتر، متناسب با طراحی و شرایط عملیاتی برج |
برج تقطیر جز به جز نفت خام و عملکرد آن در پالایشگاهها
در این تصویر، برج تقطیر جز به جز نفت خام و نحوه جداسازی برشهای مختلف نفتی بر اساس تفاوت در محدوده نقطه جوش نمایش داده شده است. این برج شامل تجهیزاتی مانند سینیها یا پکینگها، ریبویلر و کندانسور است که با ایجاد تماس مداوم بین جریانهای بخار و مایع، فرآیند جداسازی را انجام میدهند.
در طول فرآیند، اجزای سبکتر نفت خام به سمت بخش بالایی برج حرکت کرده و اجزای سنگینتر در بخشهای پایینتر متمرکز میشوند. به این ترتیب، برشهایی مانند بنزین، نفت سفید و گازوئیل در محدودههای مختلف برج از خوراک جدا میشوند. برجهای تقطیر نفت خام از تجهیزات کلیدی در پالایشگاهها و صنایع نفت و گاز به شمار میروند.

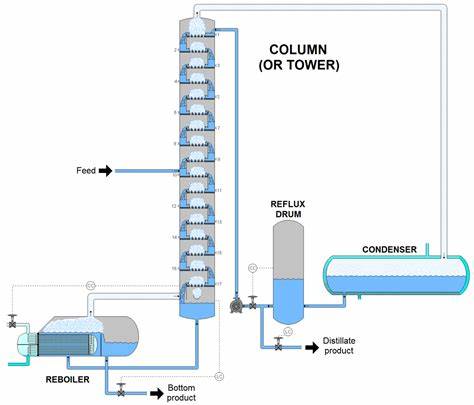

اجزای اصلی برج تقطیر جز به جز
یکی از نکات کلیدی در درک عملکرد یک برج تقطیر، شناخت اجزای سازنده آن است. هر بخش از برج نقشی دقیق و مشخص در فرآیند جداسازی ایفا میکند.
ستون برج
بدنه اصلی یا ستون برج، معمولاً به صورت استوانهای عمودی طراحی میشود. این ستون باید از جنسی مقاوم در برابر خوردگی، فشار و دمای بالا ساخته شود. استنلس استیل، کربن استیل پوششدار و گاهی آلیاژهای خاص نظیر اینکونل در ساخت بدنه برج استفاده میشوند. ارتفاع ستون تابعی از تعداد مراحل تعادلی (سینیها یا طبقات نظری) مورد نیاز برای جداسازی مطلوب است.
سینیها یا پرکنندهها
در داخل ستون، برای ایجاد تماس مؤثر بین بخار و مایع، از سینیهایی نظیر سینی غربالی (Sieve Tray)، کلاهکی (Bubble Cap) یا سوپاپی (Valve Tray) استفاده میشود. در طراحیهای مدرنتر، بهویژه برای مخلوطهای دارای حساسیت حرارتی، از پرکنندههایی نظیر Pall Ring یا Structured Packing بهره گرفته میشود. این پرکنندهها سطح تماس بالا، افت فشار پایین، و بازده انتقال جرم مطلوبی دارند.
ریبویلر
ریبویلر در قسمت پایین برج قرار دارد و وظیفه آن تأمین بخار لازم برای حرکت اجزای سبک به سمت بالا است. این بخش معمولاً به صورت مبدل حرارتی طراحی شده که توسط بخار آب یا سایر سیالات گرمشونده، مایع سنگین ته برج را به بخار تبدیل میکند. انتخاب صحیح ظرفیت و نوع ریبویلر تأثیر مستقیمی بر کارایی کل برج دارد.
کندانسور
در رأس برج، بخاراتی که بالا آمدهاند توسط کندانسور به مایع تبدیل میشوند. این کندانسور، که معمولاً یک مبدل حرارتی پوسته و لوله است، با استفاده از آب سرد یا روغن حرارتی، بخارات را تقطیر کرده و به مایع تبدیل میکند. بخشی از این مایع به عنوان محصول جمعآوری میشود و بخش دیگر به عنوان رفلاکس بازگردانده میشود تا راندمان فرآیند افزایش یابد.
مراحل طراحی و ساخت برج تقطیر جز به جز
طراحی و ساخت یک برج تقطیر مستلزم دانش عمیق در حوزههای مهندسی فرآیند، مکانیک، متالورژی و ابزار دقیق است. مراحل اصلی به شرح زیر است:
طراحی فرآیندی
در این مرحله، با استفاده از نرمافزارهای شبیهسازی مانند Aspen Plus یا HYSYS، ترکیب خوراک، فشار عملیاتی، دمای نقاط کلیدی، تعداد مراحل تعادلی، نسبت رفلاکس بهینه، محل ورود خوراک، و نقاط برداشت محصولات تعیین میشود. دقت در طراحی این مرحله، موفقیت نهایی عملکرد برج را تضمین میکند.
طراحی مکانیکی
پس از تعیین مشخصات فرآیندی، طراحی مکانیکی شامل تعیین قطر و ارتفاع برج، ضخامت دیوارهها، نوع اتصالات (فلنجها، نازلها)، ساپورتها، و انتخاب متریال صورت میگیرد. این طراحی باید با استانداردهای بینالمللی نظیر ASME Section VIII یا TEMA تطابق داشته باشد.
ساخت و مونتاژ
فرآیند ساخت شامل برش ورقها، خمکاری، جوشکاری بدنه، نصب سینیها یا پرکنندهها، اتصال اجزا، و انجام تستهای غیرمخرب مانند RT یا UT است. پس از آن، تست هیدرواستاتیک برای اطمینان از عدم نشتی انجام میشود. در نهایت، سیستم ابزار دقیق (شامل سنسورهای دما، فشار، سطح مایع، فلومترها و کنترلرها) نصب میگردد.
کاربردهای صنعتی برج تقطیر جز به جز
برج تقطیر جز به جز یکی از تجهیزات مهم فرآیندهای جداسازی در صنایع مختلف است و با توجه به نوع خوراک و مشخصات محصول، در طیف گستردهای از فرآیندهای صنعتی مورد استفاده قرار میگیرد.
در پالایشگاههای نفت، از برجهای تقطیر برای جداسازی نفت خام به برشهایی با محدودههای مختلف نقطه جوش، از جمله گازهای سبک، نفتا، نفت سفید، گازوئیل و برشهای سنگینتر استفاده میشود. در صنایع پتروشیمی نیز این برجها برای جداسازی و خالصسازی ترکیباتی مانند اتیلن، پروپیلن، بوتادین و برخی ترکیبات آروماتیکی کاربرد دارند.
در صنایع شیمیایی، برج تقطیر جز به جز میتواند برای جداسازی و بازیابی حلالها، خالصسازی مواد شیمیایی و تولید مواد واسطه مورد استفاده قرار گیرد. همچنین در صنایعی مانند تولید دارو، عطر و اسانس، حلالهای صنعتی و الکل، از فرآیند تقطیر برای دستیابی به محصولی با مشخصات و خلوص مورد نیاز استفاده میشود.
چالشها و نکات کلیدی در بهرهبرداری
عملکرد مناسب برج تقطیر جز به جز به کنترل دقیق پارامترهای عملیاتی مانند دما، فشار، دبی خوراک، نرخ جریان بخار و نسبت رفلاکس وابسته است. تغییرات نامناسب در این پارامترها میتواند موجب کاهش راندمان جداسازی و افزایش مصرف انرژی شود.
یکی از پدیدههای مهم در بهرهبرداری از برجهای تقطیر، سیلاب (Flooding) است که در اثر افزایش بیش از حد جریان گاز و مایع رخ میدهد و میتواند باعث افزایش افت فشار و کاهش ظرفیت عملیاتی برج شود. ویپینگ (Weeping) نیز زمانی اتفاق میافتد که سرعت جریان بخار برای نگهداشتن مایع روی سینی کافی نباشد و در نتیجه عملکرد سینی کاهش پیدا کند.
علاوه بر این، توزیع نامناسب مایع در برجهای پکینگشده، افزایش افت فشار، تغییرات فشار و دما و مشکلات مربوط به ریبویلر یا کندانسور نیز میتوانند عملکرد سیستم را تحت تأثیر قرار دهند.
استفاده از سیستمهای کنترل و پایش مناسب مانند PLC و DCS، کالیبراسیون منظم تجهیزات اندازهگیری، آموزش اپراتورها و اجرای برنامه تعمیرات پیشگیرانه، از اقدامات مهم برای افزایش پایداری و راندمان عملیاتی برج محسوب میشوند.
جمعبندی
برج تقطیر جز به جز یکی از تجهیزات کلیدی در فرآیندهای جداسازی صنایع نفت، گاز، پتروشیمی و شیمیایی است. عملکرد مناسب این تجهیزات به عواملی مانند طراحی صحیح فرآیندی، انتخاب مناسب سینی یا پکینگ، تعیین تعداد مراحل جداسازی، انتخاب متریال متناسب با شرایط فرآیند و کنترل دقیق پارامترهای عملیاتی بستگی دارد.
شرکت صنعت آفرین سامیار در زمینه طراحی و ساخت تجهیزات فرآیندی فعالیت میکند و خدمات طراحی، ساخت و اجرای برجهای تقطیر جز به جز را متناسب با مشخصات و نیازهای پروژه ارائه میدهد. طراحی این تجهیزات میتواند بر اساس عواملی مانند نوع خوراک، ظرفیت فرآیند، فشار و دمای عملیاتی، مشخصات محصول و میزان جداسازی مورد نیاز انجام شود.
برای پروژههایی که به ساخت برج تقطیر جز به جز، بهینهسازی تجهیزات موجود یا دریافت مشاوره فنی نیاز دارند، بررسی شرایط فرآیند و مشخصات عملیاتی پیش از انتخاب و طراحی تجهیزات اهمیت ویژهای دارد.
