توضیحات

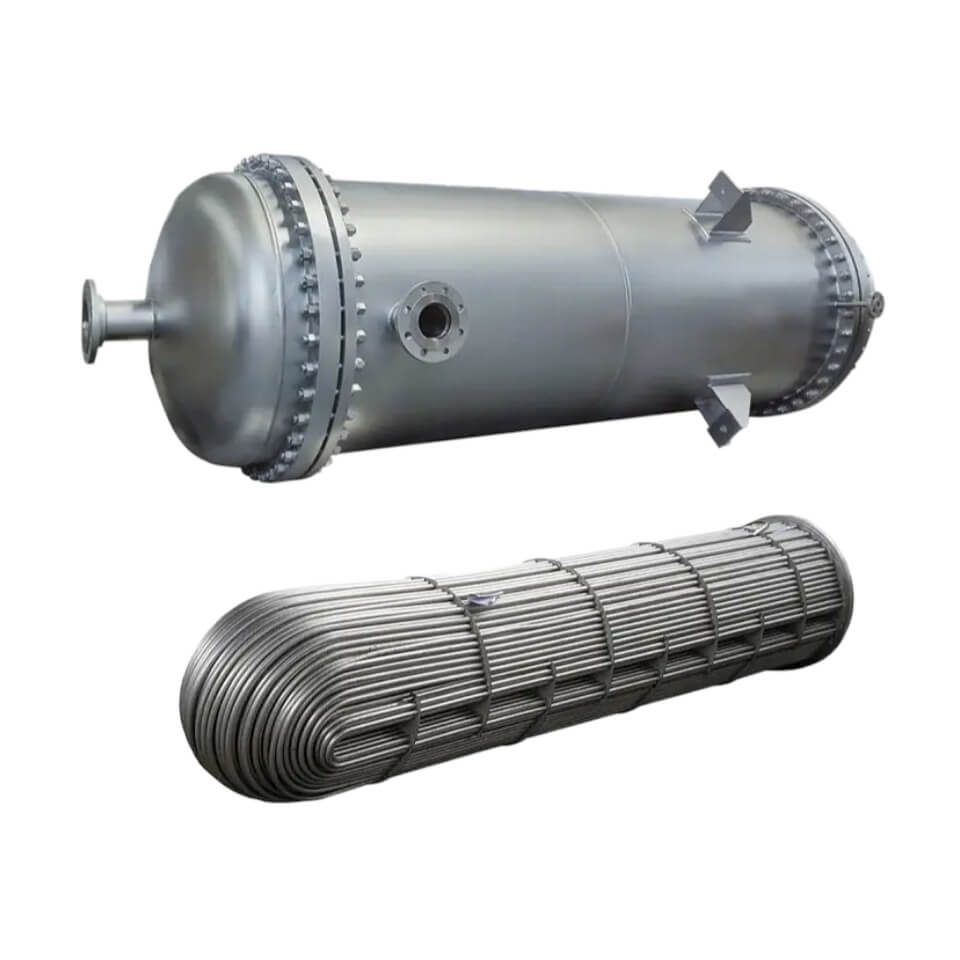

مبدل حرارتی U شکل نوعی از مبدل های گرمایی است که برای انتقال حرارت بین دو سیال استفاده میشود.این مبدل حرارتی به شکلی طراحی شده که لوله های انتقال حرارت آن به صورت U شکل هستند.
ساختار و عملکرد مبدل حرارتی U شکل
ساختار
- لولههای U شکل: این لولهها به صورت خمیده طراحی شدهاند و درون پوسته قرار دارند. هر لوله دارای یک ورودی و یک خروجی است که هر دو در یک طرف پوسته واقع شدهاند. طراحی U شکل باعث افزایش طول مسیر انتقال حرارت و کاهش تعداد اتصالات میشود.
- پوسته: پوسته استوانهای است که لولهها را احاطه میکند و سیال دیگری درون آن جریان دارد.
- تیغههای هدایت جریان: این تیغهها درون پوسته قرار میگیرند و به هدایت و توزیع یکنواخت جریان سیال در اطراف لولهها کمک میکنند.
- صفحه نگهدارنده (Tube Sheet): صفحهای فلزی که در یک طرف پوسته نصب شده و لولهها را در جای خود نگه میدارد.
- پوششهای انتهایی: این پوششها در دو انتهای مبدل قرار دارند و امکان دسترسی به لولهها برای تمیزکاری و تعمیرات را فراهم میکنند.
عملکرد
- ورود سیالات: سیال گرم از یک طرف لولهها وارد شده و در طول لولههای U شکل حرکت میکند. سیال سرد از طرف دیگر پوسته وارد میشود و در اطراف لولهها جریان مییابد.
- انتقال حرارت: حرارت از سیال گرم به سیال سرد از طریق دیوارههای لولهها منتقل میشود.
- خروج سیالات: سیال گرم خنکشده از همان طرف لولهها که وارد شده بود، خارج میشود و سیال سرد گرمشده از طرف دیگر پوسته خارج میشود.
جنس و مواد ساخت مبدل گرمایی
جنس و مواد
- فولاد ضد زنگ (Stainless Steel): به دلیل مقاومت بالا در برابر خوردگی و قابلیت تحمل دماهای بالا، به طور گسترده در ساخت لولهها و پوستههای مبدلهای حرارتی U شکل استفاده میشود.
- مس (Copper): برای افزایش انتقال حرارت، در برخی موارد از مس برای لولهها استفاده میشود. مس به دلیل خواص حرارتی خوب و مقاومت به خوردگی مناسب است.
- آلیاژهای مقاوم به حرارت: در کاربردهایی با دماهای بسیار بالا، از آلیاژهای خاص برای ساخت لولهها و پوستهها استفاده میشود.
- آلومینیوم: در برخی موارد به عنوان جایگزین سبکتر برای فولاد در ساخت پوستههای مبدل استفاده میشود.
کاربردها
کاربردهای صنعت
- صنایع نفت و گاز: در فرآیندهای پالایشگاهی و جداسازی مواد.
- نیروگاهها: استفاده در سیستمهای تولید بخار و خنککنندههای توربین.
- صنایع شیمیایی: تبادل حرارت در تولید و فرآوری مواد شیمیایی.
- صنایع غذایی و دارویی: در فرآیندهای تولید و خنکسازی محصولات غذایی و دارویی.
مقایسه با سایر مبدلها
با مبدلهای صفحهای
- فضا و ابعاد: مبدلهای صفحهای معمولاً ابعاد کوچکتر و کارایی بالاتری دارند اما نیاز به نگهداری و تمیزکاری بیشتری دارند. در مقابل، مبدلهای U شکل فضای بیشتری اشغال میکنند.
- قابلیت تمیزکاری: در مبدلهای صفحهای، تمیزکاری پیچیدهتر است زیرا دسترسی به بین صفحات دشوار است. مبدلهای U شکل، با توجه به دسترسی آسان به لولهها، به راحتی قابل تمیزکاری هستند.
- کارایی حرارتی: مبدلهای صفحهای به دلیل سطح انتقال حرارت بالاتر معمولاً کارایی حرارتی بیشتری دارند، در حالی که مبدلهای U شکل میتوانند در شرایط خاصی که نیاز به انعطافپذیری طراحی و هزینه کمتر است، مناسبتر باشند.
با مبدلهای هوایی
- نوع سیال: مبدلهای هوایی برای خنکسازی با هوا استفاده میشوند در حالی که مبدلهای U شکل برای تبادل حرارت بین دو مایع مناسب هستند.
- هزینه و نگهداری: مبدلهای هوایی به دلیل استفاده از هوا به عنوان عامل خنککننده، معمولاً هزینه کمتری در نگهداری دارند. اما در مبدلهای U شکل، به دلیل استفاده از سیالات، هزینههای نگهداری ممکن است بیشتر باشد.
ویژگیهای خاص مبدل حرارتی U شکل سامیار
- طراحی مقاوم به تنشهای حرارتی: طراحی منحصر به فرد U شکل به مبدل اجازه میدهد که تنشهای حرارتی را به خوبی مدیریت کند و از آسیب به لولهها جلوگیری کند.
- کاهش تعداد اتصالات: طراحی U شکل باعث کاهش تعداد اتصالات مورد نیاز میشود که به نوبه خود هزینههای ساخت و نصب را کاهش میدهد.
- قابلیت انعطافپذیری در طراحی: امکان تغییر طول و تعداد لولهها برای تطبیق با نیازهای خاص فرآیندی.
- سهولت در تعمیر و نگهداری: دسترسی آسان به لولهها برای تمیزکاری و بازرسی، بهبود طول عمر و کارایی دستگاه.
شرکت سامیار یکی از پیشگامان در عرصه تولید مبدل حرارتی U شکل است. این شرکت با بهرهگیری از سالها تجربه و تخصص در زمینه مهندسی حرارتی، به یکی از برترین تامینکنندگان مبدلهای حرارتی با کیفیت بالا تبدیل شده است. سامیار با استفاده از تکنولوژیهای پیشرفته و مواد اولیه با کیفیت، محصولاتی را تولید میکند که در صنایع مختلف از جمله نفت و گاز، پتروشیمی، صنایع غذایی، نیروگاهها و صنایع شیمیایی به کار میروند.
برای دریافت اطلاعات دقیق تر و جزئیات محصول مبدل گرمایی U شکل سامیار،با پشتیبانی و کارشناسان تیم سامیار تماس بگیرید.کارشناسان فنی ما شما را درمورد مشخصات فنی،قیمت محصولات راهنمایی میکنند.
