مبدلهای حرارتی به طور کلی به گونهای طراحی میشوند که بتوانند انتقال حرارت مؤثر و بهینهای را بین سیالات مختلف فراهم کنند. یکی از جنبههای کلیدی در طراحی مبدلهای حرارتی، نحوه جریان سیالات از طریق مبدل است که به طور عمده به سه نوع جریان همسو، ناهمسو و متقاطع دستهبندی میشود. در ادامه به بررسی هر یک از این انواع جریانها به تفصیل پرداخته میشود.

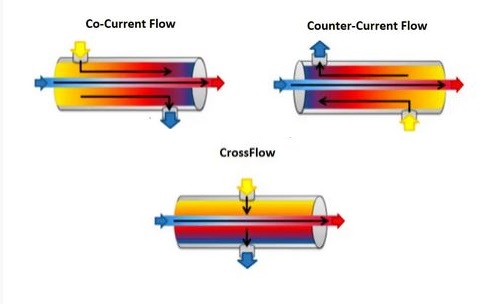

انواع ورودی و خروجی مبدل گرمایی بر اساس جریان

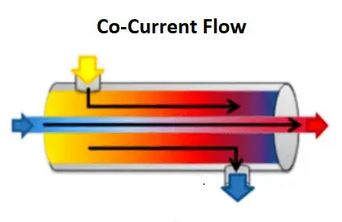

جریان همسو (Co-current Flow)
در جریان همسو، هر دو سیال (سیال گرم و سیال سرد) در همان جهت و همراستا با یکدیگر حرکت میکنند. این نوع جریان سادهترین نوع جریان در مبدلهای حرارتی است و معمولاً در طراحیهای ساده و کاربردهای با نیازهای حرارتی کمتر استفاده میشود.
ویژگیها
- عملکرد حرارتی: در جریان همسو، دمای سیالات در طول مسیر جریان به تدریج به یکدیگر نزدیک میشود. این بدان معناست که تفاوت دما بین سیالات در طول مسیر کاهش مییابد، که میتواند منجر به کاهش راندمان انتقال حرارت در انتهای مبدل شود.
- تفاوت دما: به دلیل نزدیک شدن دماهای سیالات در طول مسیر، این نوع جریان در مواردی که نیاز به اختلاف دما در انتهای مبدل باشد، ممکن است مناسب نباشد.
- فشار افت: افت فشار در مبدلهای حرارتی با جریان همسو به طور کلی کمتر از مبدلهای با جریان ناهمسو است، چرا که فشار ثابتتر باقی میماند.
کاربردها
- فرآیندهای ساده صنعتی
- سیستمهای تبادل حرارت با دماهای نسبتاً پایین
- کاربردهایی که نیاز به راندمان حرارتی بالا ندارند

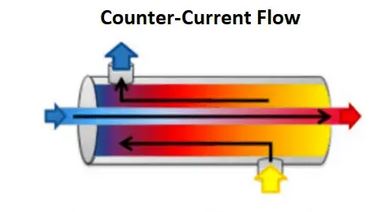

جریان ناهمسو (Counter-current Flow)
در جریان ناهمسو، سیالات در جهتهای مخالف یکدیگر حرکت میکنند. این نوع جریان به دلیل افزایش راندمان انتقال حرارت، به طور گستردهای در طراحی مبدلهای حرارتی مورد استفاده قرار میگیرد.
ویژگیها
- عملکرد حرارتی: در جریان ناهمسو، سیالات در طول مسیر جریان به صورت معکوس حرکت میکنند، به این ترتیب، سیال گرم همیشه در کنار سیال سرد با دمای پایینتر حرکت میکند. این وضعیت باعث میشود که اختلاف دما بین سیالات در طول مسیر بیشتر باقی بماند و راندمان انتقال حرارت به طور قابل توجهی افزایش یابد.
- تفاوت دما: اختلاف دما بین سیالات در طول مسیر بیشتر حفظ میشود، که منجر به کارایی بالاتر در انتقال حرارت میشود.
- فشار افت: با وجود افزایش راندمان حرارتی، افت فشار در مبدلهای با جریان ناهمسو ممکن است بیشتر باشد.
کاربردها
- سیستمهای حرارتی با نیاز به راندمان بالا
- فرآیندهای صنعتی با اختلاف دمای زیاد
- طراحیهای پیچیدهتر با نیاز به بازدهی بالا

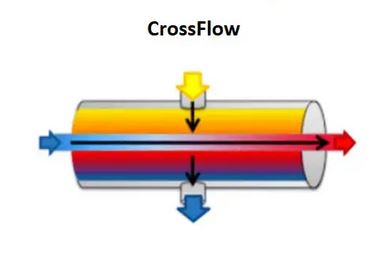

جریان متقاطع (Cross-flow)
در جریان متقاطع، سیالات در زاویههای عمود بر یکدیگر حرکت میکنند. یکی از سیالات (سیال گرم یا سرد) در یک جهت جریان مییابد و سیال دیگر در جهت عمود بر آن حرکت میکند. این نوع جریان در طراحیهای مبدل حرارتی که نیاز به ترکیبی از کارایی و سادگی دارند، کاربرد دارد.
ویژگیها
- عملکرد حرارتی: جریان متقاطع میتواند راندمان حرارتی متوسطی را ارائه دهد، زیرا سیالات در جهات مختلف جریان مییابند. این نوع جریان معمولاً به دلیل اینکه سیالات در طول مسیرهای متفاوتی حرکت میکنند، کارایی حرارتی کمتری نسبت به جریان ناهمسو دارد.
- تفاوت دما: تفاوت دما بین سیالات در بخشهای مختلف مبدل به طور قابل توجهی تغییر میکند، که میتواند منجر به راندمان کمتر در برخی از طراحیها شود.
- فشار افت: فشار افت در مبدلهای با جریان متقاطع معمولاً در حد متوسط قرار دارد.
کاربردها
- سیستمهای تهویه مطبوع (HVAC)
- مبدلهای حرارتی در صنایع غذایی و دارویی
- طراحیهایی که نیاز به ترکیبی از سادگی و کارایی دارند
نحوه انتخاب نوع جریان و مثالهای کاربردی
انتخاب نوع جریان مبدلهای حرارتی بر اساس نیازهای خاص فرآیندی، شرایط عملیاتی، و اهداف عملکردی صورت میگیرد. در این بخش، نحوه انتخاب نوع جریان برای هر مورد و مثالهای کاربردی برای هر یک از انواع جریانهای همسو، ناهمسو و متقاطع ارائه میشود.
جریان همسو (Co-current Flow)
نحوه انتخاب
- کاربردهای با نیاز به پیچیدگی کم: زمانی که فرآیند حرارتی پیچیدگی زیادی ندارد و نیاز به راندمان حرارتی بالا نیست.
- دما و فشار پایین: برای کاربردهایی که فشار و دمای سیالات نسبتاً پایین است و نیازی به حفظ اختلاف دما زیاد در انتهای مبدل نیست.
- سادهسازی طراحی: برای طراحیهایی که نیاز به سادگی و هزینههای کمتر دارند.
مثالهای کاربردی
- سیستمهای گرمایش آب: در تأسیسات گرمایشی مسکونی یا تجاری، جایی که دمای سیال گرم و سرد نسبتاً پایین است و طراحی ساده کافی است.
- تبادل حرارت در سیستمهای کوچک: مانند مبدلهای حرارتی در وسایل خانگی که نیاز به کارایی بالا ندارند و طراحی ساده مطلوب است.
- سیستمهای تبادل حرارت در صنایع کوچک: که نیاز به راندمان بسیار بالا ندارد و هزینههای اولیه و نگهداری مهمتر است.
جریان همسو (Co-current Flow)
نحوه انتخاب
- راندمان حرارتی بالا: زمانی که نیاز به راندمان بالا در انتقال حرارت و حفظ اختلاف دما زیاد بین سیالات است.
- کاربردهای با دما و فشار بالا: برای فرآیندهایی که در آنها اختلاف دما و فشار بین سیالات بالا است و نیاز به عملکرد بهینه وجود دارد.
- طراحیهای پیچیدهتر: برای کاربردهایی که طراحیهای پیچیدهتر و هزینههای بالاتر میتواند توجیهپذیر باشد.
مثالهای کاربردی
- صنایع شیمیایی و پتروشیمی: جایی که انتقال حرارت بهینه و حفظ اختلاف دما برای فرآیندهای شیمیایی ضروری است.
- واحدهای بازیافت حرارتی: در سیستمهای بازیافت حرارت، مانند واحدهای بازیافت گرما در نیروگاهها، که نیاز به کارایی بالای انتقال حرارت وجود دارد.
- سیستمهای خنککننده: در سیستمهای خنککننده صنعتی که نیاز به کنترل دقیق دما و حفظ راندمان بالا است.
جریان متقاطع (Cross-flow)
نحوه انتخاب
- طراحیهای نیازمند ترکیبی از کارایی و سادگی: زمانی که نیاز به ترکیبی از کارایی حرارتی و طراحی ساده وجود دارد.
- تفاوت دماهای متغیر: برای کاربردهایی که اختلاف دما بین سیالات در طول مسیر تغییر میکند و نیاز به طراحی انعطافپذیر وجود دارد.
- حجم و فضای محدود: در مواردی که فضا و حجم نصب محدود است و نیاز به طراحیهای جمعوجور و بهینه است.
مثالهای کاربردی
- سیستمهای تهویه مطبوع (HVAC): برای خنکسازی و گرمایش در سیستمهای تهویه مطبوع که نیاز به طراحی بهینه در فضای محدود دارند.
- مبدلهای حرارتی در صنایع غذایی: برای فرآیندهایی مانند پاستوریزاسیون که نیاز به طراحیهای انعطافپذیر و عملکرد مناسب در دماهای مختلف دارند.
- سیستمهای تبرید: در سیستمهای تبرید که نیاز به طراحیهای جمعوجور و قابلیت تنظیم دما دارند.
