پکینگ راشینگ توسط فریدریش راشینگ، شیمیدان آلمانی، در اوایل قرن بیستم ابداع شد. پکینگ راشینگ رینگ(Raschig Rings )یکی از پرکاربردترین و قدیمیترین انواع پکینگهای تصادفی در صنایع شیمیایی در برجهای مختلفی نظیر تقطیر، جذب، دفع و خنککننده مورد استفاده قرار میگیرد. . این پکینگ به دلیل طراحی ساده، کارایی بالا و هزینه تولید پایین، در بسیاری از فرآیندهای انتقال جرم و حرارت استفاده میشود. در این مقاله به بررسی طراحی و ساختار پکینگ راشینگ رینگ میپردازیم.
طراحی و ساختار پرکن راشینگ رینگ

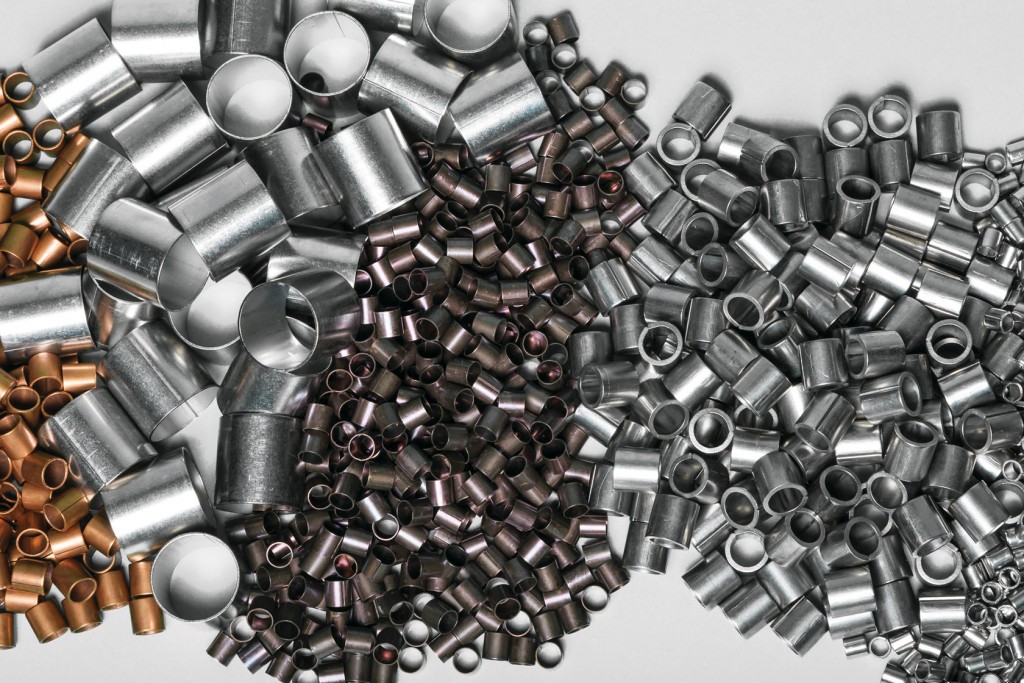

پکینگ راشینگ رینگ به شکل یک استوانه توخالی با طول و قطر برابر است. این طراحی ساده باعث میشود تا سطح تماس مناسبی برای انتقال جرم و حرارت فراهم شود. ابعاد معمول این پکینگها از چند میلیمتر تا چند سانتیمتر متغیر است، که بر اساس نیاز فرآیند و اندازه برج انتخاب میشود.
ابعاد و اندازهها
پکینگهای راشینگ رینگ در اندازههای مختلفی تولید میشوند تا بتوانند در کاربردهای گوناگون استفاده شوند. اندازههای رایج عبارتند از:
– 1/2 اینچ (12.7 میلیمتر)
– 1 اینچ (25.4 میلیمتر)
– 1.5 اینچ (38.1 میلیمتر)
– 2 اینچ (50.8 میلیمتر)
– 3 اینچ (76.2 میلیمتر)
انتخاب اندازه مناسب بستگی به نیاز فرآیند و پارامترهای عملیاتی برج دارد.

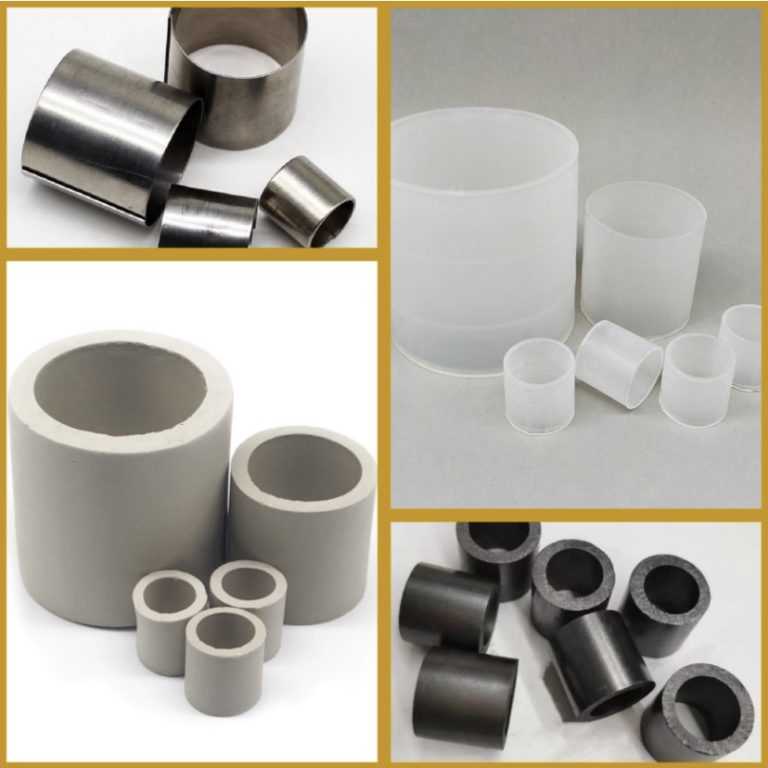

مواد ساخت پکینگ راشینگ
پکینگ راشینگ رینگ از مواد مختلفی ساخته میشود، که هر کدام ویژگیها و کاربردهای خاص خود را دارند:
پرکن راشینگ فلزی
– فولاد ضد زنگ: مقاوم در برابر خوردگی و حرارت بالا.
– آلومینیوم: سبک و مقاوم در برابر خوردگی.
– آلیاژهای نیکل: مقاوم در برابر شرایط شیمیایی سخت.
– تیتانیوم: بسیار مقاوم در برابر خوردگی.
پرکن راشینگ سرامیکی
– مقاوم در برابر حرارت و مواد شیمیایی قوی.
– مناسب برای فرآیندهای دما و فشار بالا.
پرکن راشینگ رینگ پلاستیکی
– پلیپروپیلن (PP): مقاوم در برابر خوردگی و مواد شیمیایی.
– پلیاتیلن (PE): وزن سبک و مقاوم در برابر خوردگی.
– پلیوینیل کلراید (PVC): مقاوم در برابر مواد شیمیایی و حرارت ملایم.
انواع جنس پکینگ راشینگ
پکینگ راشینگ رینگ از مواد مختلفی ساخته میشود، که هر کدام ویژگیها و کاربردهای خاص خود را دارند:
پکینگ راشینگ فلزی
– فولاد ضد زنگ: مقاوم در برابر خوردگی و حرارت بالا.
– آلومینیوم: سبک و مقاوم در برابر خوردگی.
– آلیاژهای نیکل: مقاوم در برابر شرایط شیمیایی سخت.
– تیتانیوم: بسیار مقاوم در برابر خوردگی.
پکینگ راشینگ پلاستیکی
– پلیپروپیلن (PP): مقاوم در برابر خوردگی و مواد شیمیایی.
– پلیاتیلن (PE): وزن سبک و مقاوم در برابر خوردگی.
– پلیوینیل کلراید (PVC): مقاوم در برابر مواد شیمیایی و حرارت ملایم.
پکینگ راشینگ سرامیکی
– مقاوم در برابر حرارت و مواد شیمیایی قوی.
– مناسب برای فرآیندهای دما و فشار بالا.
عملکرد پکینگ راشینگ در برج
1. ورود گاز و مایع به برج
در برجهای تقطیر، جذب، دفع و خنککننده، گاز و مایع از بخشهای مختلف برج وارد میشوند. مایع معمولاً از بالای برج به پایین میریزد و گاز از پایین به بالا جریان مییابد.
2. برخورد فازها با پکینگ
پکینگهای راشینگ رینگ در داخل برج به صورت تصادفی قرار گرفتهاند. زمانی که مایع از بالا به پایین حرکت میکند، با پکینگها برخورد میکند و بر روی سطح آنها پخش میشود. گاز نیز از پایین به بالا حرکت کرده و از میان پکینگها عبور میکند.
3. افزایش سطح تماس بین گاز و مایع
پکینگهای راشینگ رینگ با ایجاد سطح تماس بیشتر بین گاز و مایع، انتقال جرم و حرارت را بهبود میبخشند. این تماس بیشتر به دلیل سطح خارجی استوانههای توخالی و فضای خالی بین آنها ایجاد میشود. هر برخورد مایع با پکینگ، باعث تشکیل لایههای نازکی از مایع بر روی سطح پکینگ میشود که این لایهها سطح تماس بین گاز و مایع را افزایش میدهند.
4. انتقال جرم و حرارت
در طی عبور گاز از میان پکینگها و تماس آن با لایههای نازک مایع، انتقال جرم و حرارت بین این دو فاز انجام میشود. در برجهای تقطیر، این انتقال به جداسازی اجزای مختلف مخلوطهای شیمیایی کمک میکند. در برجهای جذب، گازها در مایع حل میشوند و در برجهای دفع، آلایندهها از مایع به فاز گاز منتقل میشوند.
5. جریان مداوم و یکنواخت
پکینگهای راشینگ رینگ با ایجاد فضای خالی بزرگ بین خود، جریان یکنواخت و مداومی از گاز و مایع را در برج فراهم میکنند. این جریان یکنواخت باعث میشود تا افت فشار در برج به حداقل برسد و کارایی برج افزایش یابد.
