مبدلهای حرارتی یکی از اجزای کلیدی در صنایع مختلف هستند که برای انتقال حرارت بین دو سیال با دمای متفاوت به کار میروند. یکی از انواع پرکاربرد این مبدلها، مبدلهای حرارتی جریان موازی یا همسو هستند. در این نوع مبدل، دو سیال به صورت موازی و در یک جهت جریان مییابند. این مقاله به بررسی جامع مبدلهای حرارتی جریان موازی، اصول عملکرد، مزایا، معایب، کاربردها و نکات کلیدی طراحی آنها میپردازد.
اصول عملکرد مبدل حرارتی جریان موازی (همسو)
در مبدلهای حرارتی جریان موازی، دو سیال با دماهای مختلف به طور همزمان وارد مبدل شده و در یک مسیر مشابه حرکت میکنند. در این طراحی، هر دو سیال در جهت یکسان جریان دارند، به طوری که سیال گرم و سیال سرد از یک انتها وارد مبدل شده و به سمت انتهای دیگر حرکت میکنند. این نوع جریان منجر به کاهش تدریجی اختلاف دمایی بین دو سیال در طول مبدل میشود.
فرآیند انتقال حرارت

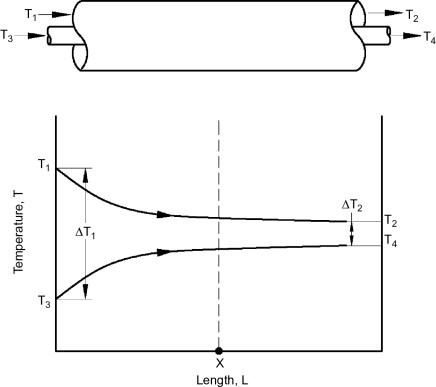

در ابتدا، اختلاف دمایی بین سیال گرم و سیال سرد بالاترین میزان خود را دارد که منجر به نرخ انتقال حرارت بیشتری در نقاط ابتدایی مبدل میشود. اما با پیشروی سیالات در طول مبدل، اختلاف دمایی کاهش مییابد و نرخ انتقال حرارت نیز کاهش مییابد. این امر به این معنی است که حداکثر انتقال حرارت در نقاط ابتدایی مبدل رخ میدهد و راندمان کلی انتقال حرارت کمتر از مبدلهای جریان متقابل است.
طراحی مبدلهای حرارتی جریان موازی
طراحی مبدلهای حرارتی جریان همسو باید به گونهای باشد که جریان سیالات به صورت یکنواخت و بدون ایجاد نواحی راکد (Stagnant Zones) صورت گیرد. اصول کلی طراحی شامل موارد زیر است:
جهت جریان سیالات
در مبدلهای جریان همسو، سیال گرم و سیال سرد در یک جهت حرکت میکنند. این طراحی ساده و کمهزینهتر از طراحی جریان متقابل است، اما راندمان حرارتی کمتری دارد.
نوع مبدل
مبدل پوسته و لوله (Shell & Tube)
در این نوع مبدل، یکی از سیالات در داخل لولهها و سیال دیگر در اطراف لولهها در پوسته جریان مییابد. در مبدلهای جریان موازی، هر دو سیال در جهت یکسان حرکت میکنند.
مبدل های صفحه ای (Plate )
در این نوع، صفحات فلزی نازک با فاصله کم قرار میگیرند و سیالات در جهت یکسان از بین این صفحات عبور میکنند. این طراحی به دلیل افزایش سطح تماس و کاهش افت فشار، در صنایع مختلف کاربرد دارد.
مبدل های لوله ای دوجداره (double pipe)
در این نوع، سیال گرم درون لوله داخلی و سیال سرد در فضای بین لوله داخلی و خارجی جریان مییابد، هر دو سیال در جهت یکسان حرکت میکنند.
مواد ساخت
انتخاب مواد برای مبدلهای جریان موازی باید بر اساس دما، فشار و خواص شیمیایی سیالات انجام شود. مواد با هدایت حرارتی بالا و مقاومت به خوردگی از جمله فولاد ضد زنگ، آلیاژهای نیکل و تیتانیوم هستند.
طراحی هیدرولیکی
طراحی باید جریان سیالات را به گونهای تنظیم کند که توزیع جریان یکنواخت و بدون ایجاد نواحی راکد باشد. این امر باعث افزایش راندمان حرارتی و کاهش افت فشار میشود.
طول و قطر مبدل
طول مبدل باید به گونهای طراحی شود که حداکثر انتقال حرارت با حداقل افت فشار حاصل شود. افزایش طول مبدل به بهبود انتقال حرارت کمک میکند، اما ممکن است نیاز به فضای بیشتری داشته باشد و افت فشار را افزایش دهد.
طراحی تعداد پاس
در برخی مبدلهای جریان همسو، طراحی چندپاس (Multi-Pass) استفاده میشود که در آن سیالات چندین بار جهت جریان خود را تغییر میدهند. این طراحی میتواند به بهبود راندمان حرارتی کمک کند، اما پیچیدگی طراحی را افزایش میدهد.
مزایا و معایب مبدل حرارتی جریان موازی
مزایا
سادگی طراحی و ساخت
طراحی مبدلهای جریان همسو سادهتر از مبدلهای جریان متقابل است و نیاز به تنظیم دقیق جهت جریانها را ندارد.
هزینه کمتر
به دلیل سادگی طراحی و ساخت، هزینههای تولید این مبدلها معمولاً کمتر است.
کاربرد در شرایط خاص
در برخی کاربردها که نیاز به جریان همزمان و هم راستا سیالات است، این نوع مبدلها مناسبتر هستند.
کنترل آسان تر دما
در برخی موارد، کنترل دمای خروجی سیالات میتواند سادهتر باشد زیرا تغییرات دما به صورت تدریجی و یکنواخت در طول مبدل رخ میدهد.
معایب
راندمان حرارتی کمتر
راندمان حرارتی مبدلهای جریان موازی کمتر از مبدلهای جریان متقابل است زیرا اختلاف دمایی بین سیالات به تدریج کاهش مییابد.
دماهای خروجی محدود
در این نوع مبدلها، سیال خروجی سرد نمیتواند به دمای سیال گرم نزدیک شود، برخلاف مبدلهای جریان متقابل.
افزایش افت فشار
در برخی طراحیها، افت فشار میتواند بیشتر باشد، که نیاز به مصرف انرژی بیشتر برای جبران افت فشار دارد.
کارایی کمتر در برخی از کاربرد ها
در فرآیندهایی که نیاز به حداکثر راندمان حرارتی دارند، این نوع مبدلها ممکن است مناسب نباشند.
کاربردهای مبدلهای حرارتی جریان موازی
- صنایع آب و فاضلاب: در فرآیندهای گرمایش و سرمایش آب، مبدلهای جریان موازی به دلیل سادگی و هزینه کمتر مورد استفاده قرار میگیرند.
- صنایع غذایی و دارویی: در برخی فرآیندهای تولید که نیاز به انتقال حرارت یکنواخت و کنترل دقیق دما دارند، از این مبدلها استفاده میشود.
- سیستمهای تهویه مطبوع (HVAC): در برخی سیستمهای تهویه مطبوع و گرمایش، مبدلهای جریان موازی برای انتقال حرارت بین هوا و مایعات به کار میروند.
- صنایع پتروشیمی و شیمیایی: در برخی فرآیندهای شیمیایی که نیاز به انتقال حرارت در جهتهای مشابه دارند، این نوع مبدلها استفاده میشوند.
- بازیافت حرارت در صنایع: در برخی صنایع که نیاز به بازیافت حرارت دارند و جریان سیالات به صورت همسو است، مبدلهای جریان موازی مورد استفاده قرار میگیرند.
مقایسه مبدل حرارتی جریان موازی با مبدلهای جریان متقابل
- راندمان حرارتی: مبدلهای جریان متقابل راندمان حرارتی بالاتری نسبت به مبدلهای جریان موازی دارند.
- دماهای خروجی: مبدلهای جریان متقابل امکان دستیابی به دمای خروجی سیال سرد نزدیک به دمای سیال گرم را فراهم میکنند، در حالی که مبدلهای جریان موازی این قابلیت را ندارند.
- پیچیدگی طراحی: مبدلهای جریان موازی سادهتر و کمهزینهتر از مبدلهای جریان متقابل هستند.
- کاربردها: انتخاب نوع مبدل بستگی به نیازهای حرارتی و شرایط عملیاتی دارد؛ مبدلهای جریان موازی در برخی کاربردها مناسبتر هستند و در برخی دیگر مبدلهای جریان متقابل برتری دارند.
نتیجهگیری
مبدلهای حرارتی جریان موازی به دلیل سادگی طراحی و هزینه کمتر، در بسیاری از کاربردهای صنعتی مناسب هستند. با این حال، راندمان حرارتی کمتر و محدودیت در دمای خروجی سیالات از نقاط ضعفی هستند که باید در نظر گرفته شوند. انتخاب این نوع مبدلها باید بر اساس نیازهای حرارتی خاص، شرایط عملیاتی و اهداف اقتصادی انجام شود. در نهایت، درک دقیق اصول عملکرد و طراحی مبدلهای جریان موازی میتواند به بهینهسازی فرآیندهای انتقال حرارت و افزایش بهرهوری انرژی در سیستمهای صنعتی کمک کند.
