مبدلهای حرارتی نقش اساسی در فرآیندهای صنعتی، از انتقال حرارت در سیستمهای تهویه مطبوع تا مدیریت حرارتی در نیروگاهها و صنایع شیمیایی، دارند. مبدل حرارتی جریان متقاطع یکی از انواع پرکاربرد این تجهیزات است که به دلیل ساختار خاص و کارایی بالا، در بسیاری از کاربردها استفاده میشود. این مقاله به بررسی کامل و جامع این نوع مبدل حرارتی میپردازد و اصول عملکرد، طراحی، ساختار، کاربردها، مزایا و معایب آن را تحلیل میکند.
اصول عملکرد مبدل حرارتی جریان متقاطع

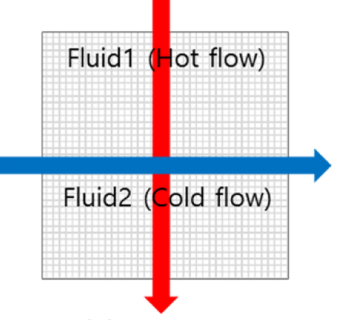

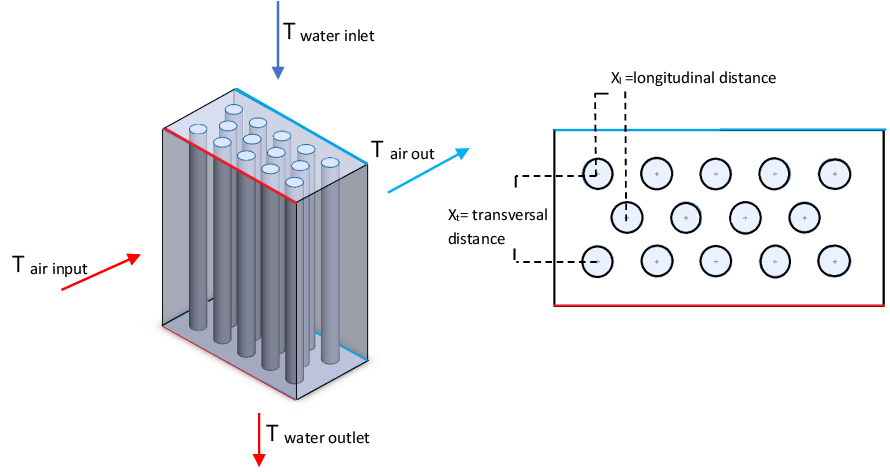

مبدل حرارتی جریان متقاطع (Crossflow Heat Exchanger) به گونهای طراحی شده است که دو سیال بهصورت عمود بر هم از داخل مبدل عبور کنند. در این نوع مبدل، سیال گرم معمولاً از یک طرف وارد شده و به صورت موازی با یکی از سطوح انتقال حرارت حرکت میکند، در حالی که سیال سرد بهصورت عمود بر سیال گرم جریان مییابد. این ترتیب جریان باعث میشود که انتقال حرارت بهصورت یکنواختتر انجام شود و پروفیل دمایی خاصی ایجاد شود که با مبدلهای دیگر متفاوت است.
در مبدلهای حرارتی جریان متقاطع، به دلیل جریان متقاطع دو سیال، تبادل حرارتی در تمامی نقاط مبدل یکسان نیست. این مسئله میتواند منجر به افزایش راندمان انتقال حرارت در مقایسه با مبدلهای جریان موازی یا جریان ناهمسو شود. با این حال، میزان انتقال حرارت به شدت وابسته به مشخصات فیزیکی و شیمیایی سیالات، نرخ جریان و طراحی هندسی مبدل است.

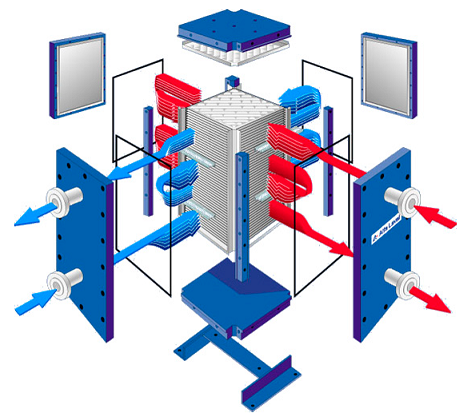

ساختار و نحوه عملکرد
ساختار مبدلهای حرارتی جریان متقاطع میتواند شامل یک یا چندین گذر گاه باشد که در آنها سیالات گرم و سرد جریان مییابند. این گذرگاهها بهصورت پرهای یا صفحهای طراحی میشوند تا سطح انتقال حرارت به حداکثر برسد. جریان سیالها به گونهای تنظیم میشود که یکی از سیالات از میان گذرگاههای عمودی و دیگری از میان گذرگاههای افقی عبور کند. این طراحی به بهینهسازی انتقال حرارت کمک میکند و افت فشار در مسیر سیالات را کاهش میدهد.
جنس و مواد سازنده
مواد مورد استفاده در ساخت این مبدلها بسته به نوع سیال و شرایط عملیاتی متفاوت است. برای سیالات خورنده، معمولاً از فولاد ضدزنگ، تیتانیوم یا آلیاژهای نیکل استفاده میشود. در کاربردهایی که دمای عملیاتی بالا است، استفاده از مواد مقاوم به دما، مانند اینکونل، مرسوم است. برای کاربردهایی که در آنها وزن دستگاه اهمیت دارد، آلومینیوم میتواند گزینه مناسبی باشد.
محاسبات و طراحی حرارتی
طراحی حرارتی مبدلهای جریان متقاطع نیازمند محاسبات دقیق است تا اطمینان حاصل شود که میزان انتقال حرارت کافی است و دمای سیالات بهطور مؤثر مدیریت میشود. یکی از روشهای مرسوم برای طراحی این مبدلها، استفاده از روشE-NTU” است که در آن تعداد واحدهای انتقال حرارت (NTU) و کارایی مبدل (ε) محاسبه میشود. این روش امکان پیشبینی دقیق عملکرد مبدل تحت شرایط عملیاتی مختلف را فراهم میکند.
در طراحی حرارتی، فاکتورهای متعددی مانند دمای ورودی و خروجی سیالات، نرخ جریان سیالها، خواص فیزیکی سیالات (مانند ویسکوزیته، ضریب انتقال حرارت، و ظرفیت حرارتی) و ویژگیهای هندسی مبدل (مانند سطح تماس، تعداد و ترتیب گذرگاهها) در نظر گرفته میشوند.
کاربردها
مبدلهای حرارتی جریان متقاطع در طیف وسیعی از صنایع مورد استفاده قرار میگیرند. در سیستمهای تهویه مطبوع و خنکسازی صنعتی، این مبدلها به دلیل راندمان بالای حرارتی و طراحی فشرده، بسیار محبوب هستند. در صنایع غذایی، از این مبدلها برای فرآیندهای پاستوریزاسیون و تبخیر استفاده میشود. همچنین، در نیروگاهها و صنایع شیمیایی، این مبدلها به منظور خنکسازی و بازیافت حرارت به کار میروند.
صنایع غذایی
در صنایع غذایی، مبدلهای جریان متقاطع برای فرآیندهایی مانند پاستوریزاسیون، استریلیزاسیون و تبخیر استفاده میشوند. به دلیل نیاز به حفظ کیفیت محصول و جلوگیری از آلودگی، این مبدلها معمولاً از مواد با کیفیت بالا و مقاوم به خوردگی ساخته میشوند. طراحی خاص این مبدلها امکان انتقال حرارت مؤثر را فراهم میکند و از رشد میکروبی و کاهش کیفیت محصول جلوگیری میکند.
تهویه مطبوع و سیستم های HVAC
در سیستمهای تهویه مطبوع و HVAC، مبدلهای حرارتی جریان متقاطع برای خنکسازی و گرمایش استفاده میشوند. این مبدلها به دلیل طراحی فشرده و کارایی بالا، مناسب برای نصب در فضاهای محدود هستند. همچنین، این مبدلها میتوانند با انواع مختلفی از سیالات خنککننده یا گرمکننده کار کنند و در نتیجه انعطافپذیری بالایی دارند.
نیروگاه ها و صنایع شیمیایی
در نیروگاهها و صنایع شیمیایی، مبدلهای حرارتی جریان متقاطع برای انتقال حرارت بین سیالات با دما و فشار بالا به کار میروند. این مبدلها میتوانند برای بازیافت حرارت و کاهش مصرف انرژی استفاده شوند. طراحی مقاوم و مواد با کیفیت این مبدلها، آنها را قادر میسازد تا در شرایط سخت عملیاتی و محیطهای خورنده کار کنند.
مزایا و معایب
مبدلهای حرارتی جریان متقاطع دارای مزایای زیادی هستند که آنها را به یکی از انتخابهای برتر در بسیاری از صنایع تبدیل کرده است. با این حال، این نوع مبدلها نیز مانند هر تجهیز دیگری دارای معایب خاص خود هستند.
مزایا
کارایی بالا
به دلیل ساختار متقاطع، انتقال حرارت بهصورت یکنواختتر و با راندمان بالاتر انجام میشود.
طراحی فشرده
ساختار ساده و فشرده این مبدلها، امکان استفاده از آنها در فضاهای محدود را فراهم میکند.
تنوع در مواد سازنده
امکان ساخت از مواد مختلف بسته به نیازهای عملیاتی، انعطافپذیری بالایی را در طراحی فراهم میکند.
قابلیت سفارشی سازی
مبدلهای حرارتی جریان متقاطع میتوانند برای نیازهای خاص صنعتی سفارشیسازی شوند.
معایب
افت فشار بالا
به دلیل طراحی متقاطع، افت فشار در این مبدلها معمولاً بالاتر از سایر انواع مبدلها است.
نیاز به تمیزکاری مکرر
در کاربردهایی که سیالات خورنده یا آلوده استفاده میشوند، نیاز به تمیزکاری و نگهداری بیشتری وجود دارد.
هزینه های تولید
ساخت این مبدلها ممکن است هزینهبرتر از مبدلهای حرارتی سادهتر باشد، بهویژه اگر نیاز به استفاده از مواد خاص و مقاوم به خوردگی باشد.
نتیجهگیری
مبدلهای حرارتی جریان متقاطع بهعنوان یکی از کارآمدترین و انعطافپذیرترین نوع مبدلهای حرارتی، انتخابی ایدهآل برای بسیاری از صنایع و کاربردها هستند. طراحی دقیق و مهندسی شده این مبدلها، همراه با انتخاب مواد مناسب، میتواند منجر به بهبود راندمان حرارتی، کاهش هزینههای عملیاتی و افزایش عمر مفید دستگاه شود.
درک عمیق از اصول عملکرد، طراحی، و کاربردهای مختلف این نوع مبدل حرارتی، به مهندسین و متخصصین کمک میکند تا بهترین انتخاب را برای نیازهای خاص خود داشته باشند و از این تجهیز حیاتی به بهترین نحو ممکن بهرهبرداری کنند.
