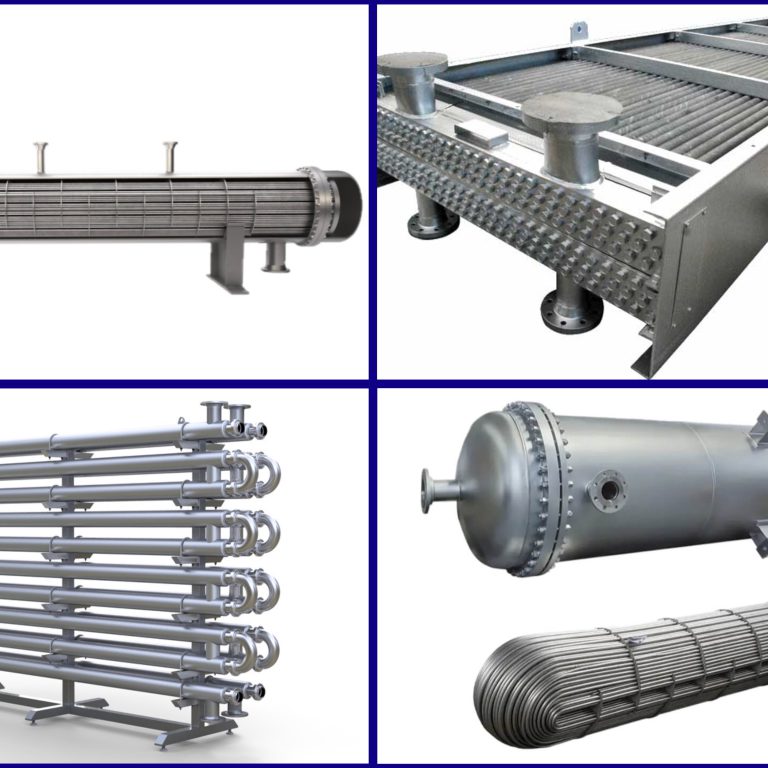

انواع مبدل حرارتی

1. مبدل‌های حرارتی پوسته و لوله (Shell and Tube Heat Exchangers)

مبدل حرارتی پوسته و لوله (Shell and Tube) از تعدادی لوله تشکیل شده اند که درون پوسته ای استوانه ای قرار می گیرند. دو جریان سیال با دماهای اولیه متفاوت وارد مبدل می شوند. یکی از درون لوله ها و دیگری از درون پوسته (بیرون لوله ها) عبور می کند. حرارت از طریق دیواره لوله ها، بین دو سیال منتقل می شود، گاهی از سیال داخل لوله به سیال جاری در پوسته و گاهی بالعکس. از درون لوله ها معمولا یک سیال مایع با دمای کم و اطراف لوله ها یک سیال گازی شکل با دمای بالا جریان می یابد که به علت وجود تعداد زیادی لوله تبادل حرارتی زیادی صورت می گیرد.

به خاطر مزایای این نوع مبدل (قابلیت تحمل دماها و فشارهای زیاد) و نیز معایب کم آن ، این نوع مبدل را به پر کاربردترین مبدل (در مقایسه با سایر مبدل ها) در صنعت تبدیل کرده است. جنس لوله ها معمولا از مس و در برخی موارد با توجه به نوع کاربری می تواند از برنج ، آلومینیوم ، استیل ، نیکل و غیره باشد.

2. مبدل گرمایی صفحه‌ای (Plate Heat Exchangers)

مبدل های صفحه ای از چندین صفحه چین دار و واشرهای پلیمری با فاصله از هم تشکیل شده است که با کمک پیچ و مهره های مخصوص این صفحات درون قاب فولادی مقاوم قرار می گیرد. صفحات در چهار لبه دارای حفره می باشند که برای به جریان درآمدن سیال مورد استفاده قرار میگیرند. با توجه به آشفتگی های بسیار زیادی که در جریان سیال روی صفحات ایجاد میشود، تبادل حرارت با راندمان بسیار بالا توسط این دستگاه انجام میشود.جهت بررسی دقیق تر و جزئی تر مبدل حرارتی صفحه ای اینجا کلیک کنید.

3. مبدل حرارتی هوا خنک (Air Cooled Heat Exchangers)

نوعی مبدل گرمایی است که بر اساس انتقال حرارت میان سیال و هوا کار می کند. این نوع مبدل با علامت اختصاری (ACHE) معروف است و یکی از تجهیزات برج های خنک کننده در صنایع به شمار می رود. در مناطقی که تهیه آب به عنوان منبع سرمایش به سختی مقدور است بهترین گزینه برای تامین سرمایش مورد نیاز ، استفاده از مبدل های حرارتی هوا خنک ( کولر هوایی) است.

در این مبدل ، حرارت از یک سیال دریافت شده و سپس به هوا خارج می گردد. البته در مورد نحوه عملکرد این نوع مبدل های حرارتی، تفاوت زیادی میان خارج شدن حرارت به هوا و انتقال حرارت به آب وجود دارد. از این مبدل نیز همانند یک مبدل حرارتی پوسته و لوله در برج خنک کننده در پالایشگاه ها و صنایع پتروشیمی استفاده می شود.

4. مبدل‌های حرارتی دو لوله‌ای (Double Pipe Heat Exchangers)

در این نوع ، یک لوله با قطر کوچک درون لوله ای دیگر با قطر بزرگتر و به صورت هم مرکز قرار می گیرد و انتقال حرارت از طریق جداره لوله کوچک تر بین دو سیال انجام می شود. این نوع در مقایسه با سایر مبدل ها ، ساده ترین نوع مبدل است که بزرگترین عیب آن ، توان انتقال حرارت کمتر نسبت به سایر مبدل ها به خاطر سطح تبادل حرارتی کم آن است. از این نوع بیشتر برای تبادل حرارت بین سیالات گازی شکل استفاده می شود. همچنین زمانی که فشار یکی از دو سیال یا هر دو بالا باشد می توان از این نوع استفاده نمود.از مزایای مبدل دو لوله می توان به طراحی ساده ، هزینه ساخت پایین ، کنترل ساده جریان ، پاکسازی آسان و کاربرد در فشارهای بالا اشاره کرد. از معایب این نوع از مبدل ها این است که سطح انتقال حرارت کمی دارند و فقط برای مبدل های کوچک و با ظرفیت کم مناسب هستند.

5.مبدل حرارتی حلزونی (Spiral Heat Exchanger)

مبدل‌های حرارتی حلزونی، که به مبدل‌های حرارتی مارپیچ نیز شناخته می‌شوند، یکی از انواع مبدل‌های حرارتی با طراحی خاص هستند که به دلیل ویژگی‌های منحصر به فرد خود در بسیاری از صنایع به کار می‌روند. این مبدل‌ها به خاطر ساختار مارپیچی لوله‌ها و عملکرد مؤثر در انتقال حرارت، در فرآیندهای صنعتی مختلف کاربرد گسترده‌ای دارند.مبدل‌ گرمایی حلزونی شامل لوله‌هایی هستند که به صورت مارپیچ درون پوسته قرار دارند. این لوله‌ها معمولاً از فلزات با هدایت حرارتی بالا مانند مس، استنلس استیل یا آلیاژهای مقاوم در برابر خوردگی ساخته می‌شوند. طراحی مارپیچی لوله‌ها باعث ایجاد مسیر پیچیده و طولانی برای سیال گرم می‌شود که به افزایش زمان تماس و بهبود انتقال حرارت کمک می‌کند.

6.مبدل حرارتی کروی

مبدل‌های حرارتی کروی، که به مبدل‌های حرارتی دایره‌ای یا اسپری هم مشهورند، نوعی از مبدل‌های حرارتی هستند که به دلیل طراحی ویژه خود در انتقال حرارت و کاربردهای صنعتی خاص به کار می‌روند. این مبدل‌ها به دلیل ویژگی‌های خاص ساختاری و عملکردی خود در برخی از فرآیندها و صنایع بسیار مؤثر هستند.مبدل‌های حرارتی کروی به شکل دایره‌ای یا کروی طراحی شده‌اند. این طراحی به مبدل این امکان را می‌دهد که سیالات به طور یکنواخت در تمام جهات حول مرکز مبدل جریان یابند. این طراحی کروی باعث افزایش سطح تماس و بهبود راندمان انتقال حرارت می‌شود.

7.مبدل حرارتی Uشکل

مبدل‌های حرارتی با طراحی شکل U، که به مبدل‌های حرارتی U-tube نیز معروف هستند، نوعی از مبدل‌های حرارتی هستند که به خاطر طراحی خاص خود در انتقال حرارت و کاربردهای صنعتی مختلف مورد استفاده قرار می‌گیرند.مبدل‌های حرارتی شکل U شامل لوله‌هایی هستند که به صورت U شکل خم شده‌اند. این لوله‌ها درون یک پوسته قرار دارند و هر دو طرف لوله‌های U به صورت متناوب در داخل پوسته قرار می‌گیرند. طراحی U شکل به مبدل این امکان را می‌دهد که سیالات مختلف به صورت مجزا و مستقل در طول لوله‌ها جریان یابند این مبدل‌ها به دلیل ویژگی‌های ساختاری و عملکردی خود در بسیاری از فرآیندها و صنایع مهم هستند.
