برجهای تقطیر یکی از مهمترین تجهیزات در صنایع نفت، گاز و پتروشیمی هستند که برای جداسازی مخلوطهای مایع بر اساس نقطه جوش آنها استفاده میشوند. سینیها صفحات افقی سوراخداری هستند که در داخل برج قرار میگیرند و باعث تماس بین بخار و مایع شده و در نتیجه فرآیند جداسازی انجام میشود.

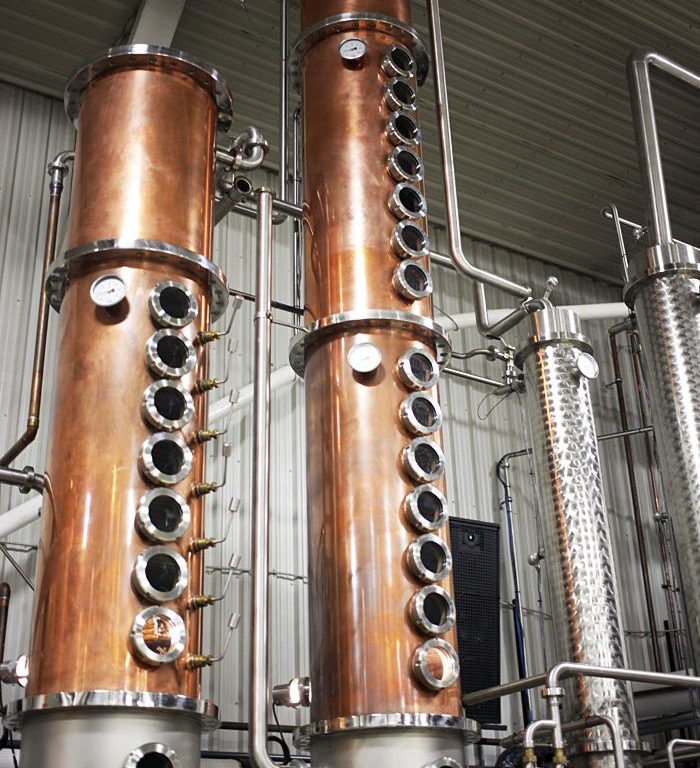

انواع سینی برج تقطیر
سینیهای برج تقطیر، تنوع بسیار زیادی دارند و هر کدام با توجه به ویژگیهای خاص خود، برای کاربردهای متفاوتی طراحی شدهاند.انتخاب نادرست نوع سینی میتواند منجر به کاهش راندمان جداسازی، افزایش افت فشار، افزایش هزینههای عملیاتی و حتی آسیب به تجهیزات شود.
برخی از مهمترین انواع این سینیها عبارتند از:
- سینی کلاهکی (Bubble Cap Tray)
- سینی غربالی (Sieve Tray)
- سینی شیردار (Valve Tray)
در ادامه هر کدام را بطور جداگانه بررسی خواهیم کرد.
سینی کلاهکی (Bubble Cap Tray)
سینیهای کلاهکی یا سینی حبابی یا سینی فنجانی ،قدیمیترین و شناختهشدهترین نوع سینی در برجهای تقطیر هستند.هر سینی کلاهکی، از یک صفحه سوراخدار تشکیل شده است که روی هر سوراخ آن، یک کلاهک قرار دارد. این کلاهکها شبیه به فنجانهای وارونه هستند و دارای یک مجرای مرکزی و شکافهای جانبی هستند.
نحوه عملکرد
مزایا و معایب سینی کلاهکی (حبابی)
مزایا
- تماس بسیار خوب بین بخار و مایع: ساختار کلاهکها باعث ایجاد حبابهای ریز و افزایش سطح تماس بین دو فاز میشود.
- ظرفیت بالای بارگذاری مایع: این سینیها میتوانند حجم زیادی از مایع را روی خود نگه دارند.
- پایداری بالا در شرایط عملیاتی مختلف: سینیهای کلاهکی در برابر تغییرات دبی و فشار مقاوم هستند.
- احتمال گریز مایع کم: به دلیل ساختار خاص کلاهکها، احتمال اینکه مایع بدون تماس با بخار از سینی به سینی پایینتر برود، بسیار کم است.
معایب
- ساختار پیچیده و هزینه ساخت بالا: ساخت کلاهکها و مونتاژ آنها روی سینی، هزینه ساخت را افزایش میدهد.
- افت فشار زیاد: به دلیل وجود موانع زیاد در مسیر جریان بخار، افت فشار در این نوع سینیها زیاد است.
- احتمال گرفتگی سوراخها: در صورتی که سیال حاوی ذرات جامد باشد، ممکن است سوراخهای کلاهکها مسدود شده و عملکرد سینی کاهش یابد.
کاربرد سینیهای کلاهکی
صنایع نفت و گاز: به دلیل پایداری بالا و تماس موثر بین بخار و مایع، در برجهای تقطیر نفت خام برای جداسازی دقیق برشهای مختلف نفت مانند بنزین، نفت سفید و گازوئیل به کار میروند.
صنایع پتروشیمی: در تولید مواد شیمیایی پایه مانند بنزن، تولوئن و زایلن که نیازمند جداسازی دقیق اجزا هستند، از این سینیها استفاده میشود.

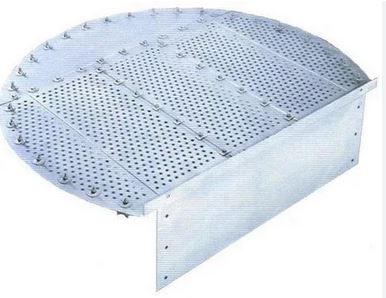

سینی غربالی (Sieve Tray)
سینیهای غربالی برخلاف سینیهای کلاهکی، ساختاری بسیار سادهتر دارند و از یک صفحه سوراخدار تشکیل شدهاند. این سوراخها به طور یکنواخت روی سطح سینی توزیع شدهاند و قطر آنها بسته به نوع سیال و شرایط عملیاتی متفاوت است.
معایب و مزایا سینی غربالی
مزایا
- ساختار ساده و هزینه ساخت پایین: ساخت این سینیها به تجهیزات و فرآیندهای پیچیدهای نیاز ندارد.
- افت فشار کم: به دلیل عدم وجود موانع زیاد در مسیر جریان بخار، افت فشار در این نوع سینیها کم است.
- ظرفیت بالای بارگذاری بخار: این سینیها میتوانند دبیهای بالایی از بخار را تحمل کنند.
معایب
- احتمال گریز مایع از سوراخها: در بارهای کم مایع، ممکن است بخشی از مایع بدون تماس با بخار از سوراخها عبور کند.
- محدودیت در استفاده برای سیالات با ویسکوزیته بالا:برای سیالات با ویسکوزیته بالا، ممکن است تشکیل حبابهای یکنواخت مشکل باشد.
- کف کردن: در برخی شرایط عملیاتی، ممکن است کف روی سطح مایع تشکیل شود که بر عملکرد سینی تاثیر میگذارد.
کاربرد سینیهای غربالی

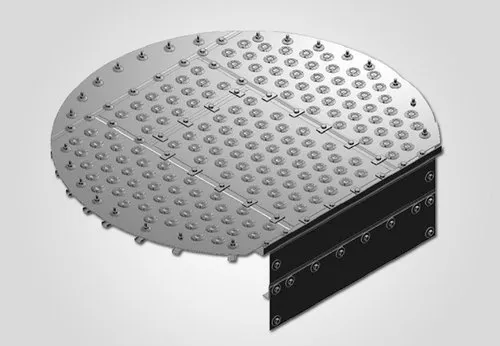

سینی دریچه ای(Valve tray)
سینیهای دریچهای ترکیبی از مزایای سینیهای کلاهکی و غربالی را دارا هستند. این سینیها، انعطافپذیری بالایی در شرایط عملیاتی مختلف دارند و برای طیف وسیعی از فرآیندها قابل استفاده هستند. در سینیهای دریچهای، به جای سوراخهای ثابت، دریچههایی تعبیه شده است که با تغییر دبی بخار، باز و بسته میشوند. این دریچهها معمولاً به صورت دیسکی شکل هستند و روی یک محور کوچک میچرخند.
نحوه عملکرد
مزایا معایب سینی دریچه ای(شیر)
مزایا
- بازدهی بالا در گستره وسیعی از دبیها: با توجه به قابلیت تنظیم خودکار دریچهها، این سینیها در دبیهای مختلف بخار، بازدهی بالایی دارند.
- افت فشار کم: افت فشار در این نوع سینیها نسبت به سینیهای کلاهکی کمتر است.
- احتمال گریز مایع کم: با بسته شدن دریچهها در دبیهای کم، از گریز مایع جلوگیری میشود.
- قابلیت تنظیم خودکار: دریچهها به صورت خودکار با تغییرات دبی بخار تنظیم میشوند و نیازی به تنظیم دستی ندارند.
معایب
- ساختار پیچیده و هزینه ساخت نسبتا بالا: ساخت دریچهها و مکانیزم حرکت آنها، هزینه ساخت سینی را افزایش میدهد.
- احتمال گیر کردن ذرات جامد در دریچهها: در صورتی که سیال حاوی ذرات جامد باشد، ممکن است دریچهها مسدود شوند.
مقایسه ساختار سینیها
سینیهای کلاهکی: ساختار پیچیدهای دارند و هزینه ساخت بالایی دارند. افت فشار در آنها زیاد است اما تماس بین بخار و مایع بسیار خوب است و احتمال گریز مایع کم است. برای سیالات با ویسکوزیته پایین تا متوسط و شرایط عملیاتی پایدار مناسب هستند.
سینیهای غربالی: سادهترین ساختار را داشته و هزینه ساخت پایینی دارند. افت فشار کم است اما احتمال گریز مایع در بارهای کم وجود دارد. برای سیالات با ویسکوزیته پایین و دبیهای بالا مناسب هستند.
سینیهای دریچهای: ساختار متوسطی دارند و هزینه ساخت متوسطی دارند. افت فشار متوسط است و قابلیت تنظیم خودکار دارند. برای طیف وسیعی از سیالات و شرایط عملیاتی متغیر مناسب هستند.
انتخاب نوع سینی
عوامل موثر در انتخاب نوع سینی عبارتند از:
- خواص سیال: ویسکوزیته، چگالی، تمایل به کف کردن، خوردگی
- شرایط عملیاتی: دما، فشار، دبی بخار و مایع
- خلوص محصول نهایی: میزان جداسازی مورد نیاز
- هزینه: هزینه ساخت، نصب و نگهداری سینی
- محدودیتهای فضایی: ابعاد برج و فضای موجود برای نصب سینی
به طور کلی برای انتخاب هر نوع سینی میتوان گفت:
- سینیهای کلاهکی: برای جداسازیهای دقیق و شرایط عملیاتی پایدار
- سینیهای غربالی: برای جداسازیهای ساده و دبیهای بالا
- سینیهای دریچهای: برای طیف وسیعی از فرآیندها و شرایط عملیاتی متغیر
در پایان، باید به این نکته اشاره کرد که انتخاب نوع سینی در برجهای تقطیر، تأثیر مستقیمی بر کارایی فرآیندهای جداسازی دارد. هر کدام از سینیها، اعم از سینیهای کلاهکی، غربالی و دریچهای، بسته به شرایط عملیاتی و نیازهای فرآیندی، کاربرد خاص خود را دارند.
