برج تقطیر یک ستون است که در آن جداسازی فیزیکی و تقطیر بر اساس تفاوت در میزان فراریت و نقطه جوش مایعات موجود در مخلوط انجام می شود. در داخل برج تقطیر، مخلوط مایع گرم میشود و بخار میشود. بخار حاصل به سمت بالا حرکت میکند و در حین بالا رفتن سرد میشود. با سرد شدن بخار، اجزای سنگینتر (با نقطه جوش بالاتر) ابتدا میعان شده و به سمت پایین جریان مییابند، در حالی که اجزای سبکتر (با نقطه جوش پایینتر) به صورت بخار به سمت بالا ادامه میدهند. این فرآیند باعث جداسازی اجزای مختلف مخلوط میشود.برجهای تقطیر در صنایع مختلفی از جمله نفت، پتروشیمی، داروسازی و صنایع غذایی کاربرد گستردهای دارند.
اجزای واحد تقطیر
در یک واحد تقطیر صنعتی، اجزای مختلفی وجود دارند که هرکدام نقش خاصی در فرآیند تقطیر ایفا میکنند. این اجزا شامل برج تقطیر، کندانسور، ریبویلر و تجهیزات کمکی مانند مبدلهای حرارتی، پمپها، و مخازن جمعآوری میشود. در ادامه توضیحی از هر یک ارائه شده است:

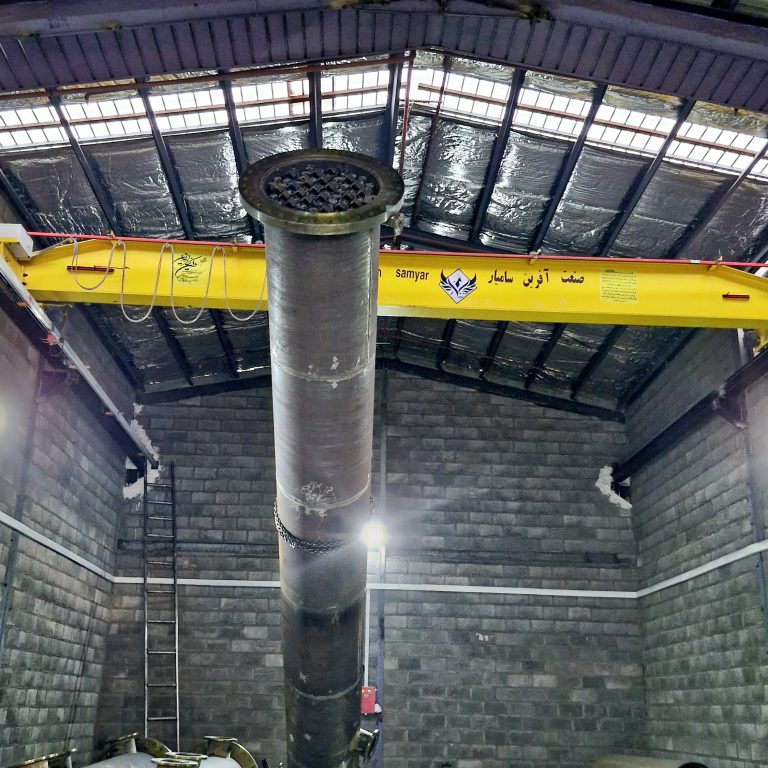

برج تقطیر (Distillation Column)
وظیفه: این بخش اصلیترین جزء واحد تقطیر است که جداسازی ترکیبات مختلف را بر اساس تفاوت در نقطه جوش انجام میدهد. برج تقطیر از سینیها یا پکینگها تشکیل شده که باعث ایجاد سطوح تماس بین بخار و مایع میشود و به این ترتیب ترکیبات مختلف در نقاط مختلف برج جدا میشوند.
عملکرد: مواد با نقطه جوش پایینتر در بالای برج تقطیر جدا میشوند و مواد سنگینتر در پایین برج میمانند.
ریبویلر (Reboiler)
وظیفه: این تجهیز در پایین برج تقطیر قرار دارد و مایع سنگین (بوتوم) را گرم میکند تا بخار تولید شود و دوباره به برج برگردد. این بخار برای حفظ فرآیند جداسازی و رفلاکس در برج استفاده میشود.
عملکرد: ریبویلر بخشی از مایع برگشتی از پایین برج را بخار میکند و به این ترتیب باعث ادامه یافتن فرآیند تقطیر میشود.
کندانسور (Condenser)
وظیفه: کندانسور بخارهایی که از بالای برج خارج میشوند را خنک کرده و آنها را به مایع تبدیل میکند. این مایع بهعنوان محصول نهایی (مثل نفت سفید، بنزین یا مواد شیمیایی) جمعآوری یا به برج بازگردانده میشود (بهعنوان رفلاکس).
عملکرد: معمولاً کندانسورها به سیستمهای خنککننده متصل هستند که بخار را به دمای مورد نیاز برای میعان رسانده و مایع خروجی را جمعآوری میکنند.
رفلاکس (Reflux)
وظیفه: بخشی از مایع کندانس شده از کندانسور به بالای برج برگردانده میشود تا فرآیند جداسازی بهبود یابد. این جریان بازگشتی به برج، به عنوان رفلاکس شناخته میشود و نقش مهمی در افزایش خلوص محصول نهایی دارد.
عملکرد: رفلاکس باعث میشود ترکیبات سبکتر دوباره تقطیر شده و بهتر جدا شوند و خلوص محصول را بهبود میبخشد.
مبدلهای حرارتی (Heat Exchangers)
وظیفه: مبدلهای حرارتی برای انتقال حرارت بین دو جریان مایع یا بخار استفاده میشوند. آنها میتوانند برای پیشگرمایش مواد ورودی یا خنککردن جریان خروجی استفاده شوند.
عملکرد: انتقال حرارت بهینه بین جریانها، به صرفهجویی در انرژی و بهبود کارایی واحد تقطیر کمک میکند.
پمپها (Pumps)
وظیفه: پمپها برای جابجایی مایعات بین بخشهای مختلف واحد تقطیر استفاده میشوند. آنها مایعات را به داخل برج تقطیر، ریبویلر، یا مخازن جمعآوری هدایت میکنند.
عملکرد: این پمپها برای حفظ جریان مداوم در طول فرآیند تقطیر ضروری هستند و به تنظیم فشار و جریان مایعات کمک میکنند.
مخازن جمعآوری (Collection Tanks)
وظیفه: مخازن برای ذخیره محصولات تقطیر استفاده میشوند. این محصولات ممکن است شامل محصولات نهایی یا محصولات میانی باشند که برای تقطیرهای بعدی نیاز به فرآوری دارند.
عملکرد: مخازن جمعآوری باید از مواد مقاوم ساخته شوند تا از آلودگی و نشت جلوگیری شود و بتوانند دما و فشار محصولات ذخیره شده را کنترل کنند.
سیستمهای کنترل و ابزار دقیق (Control Systems & Instrumentation)
وظیفه:این سیستمها برای کنترل دقیق دما، فشار، و جریان مواد در طول فرآیند تقطیر به کار میروند. آنها به اتوماسیون فرآیند کمک کرده و مانع از وقوع مشکلات عملیاتی میشوند.
عملکرد: سیستمهای کنترل مدرن شامل سنسورهای دقیق، تجهیزات کنترل خودکار، و مانیتورهای دما و فشار هستند که به عملکرد بهینه واحد تقطیر کمک میکنند.
انواع برج تقطیر
برجهای تقطیر به دو دسته اصلی تقسیم میشوند:
برجهای سینیدار
صفحات افقی به نام سینی در داخل برج قرار دارند – برای سیالات با ویسکوزیته پایین، دبیهای بالا و زمانی که افت فشار زیاد مشکلی ایجاد نکند مناسب هستند.
- برجهای آکنده

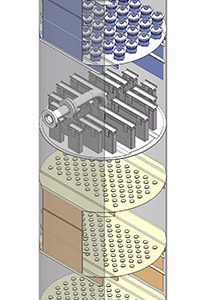

برج تقطیر سینی دار
در این نوع برجها، صفحات افقی به نام سینی در داخل برج قرار دارند که باعث ایجاد تماس بین بخار صعودی و مایع نزولی میشود. هر سینی به عنوان یک مرحله تقطیر عمل میکند و اجزای سبکتر به سمت بالا و اجزای سنگینتر به سمت پایین حرکت میکنند.
مزایا
- کارایی بالا
به دلیل سطح تماس زیاد بین بخار و مایع، جداسازی بهتری انجام میشود.
- انعطافپذیری
معایب
- افت فشار بالا
- گرفتگی سینیها
انواع سینیهای برج تقطیر سینیدار
سینیهای مختلفی در برجهای تقطیر استفاده میشود که هر کدام دارای مزایا و معایب خاص خود هستند. انتخاب نوع سینی به عواملی مانند نوع سیال، دبی جریان، فشار و دمای عملیاتی، و همچنین خلوص محصول بستگی دارد. در ادامه به معرفی برخی از مهمترین انواع سینیها میپردازیم:
سینیهای حبابدار (Bubble Cap Trays)

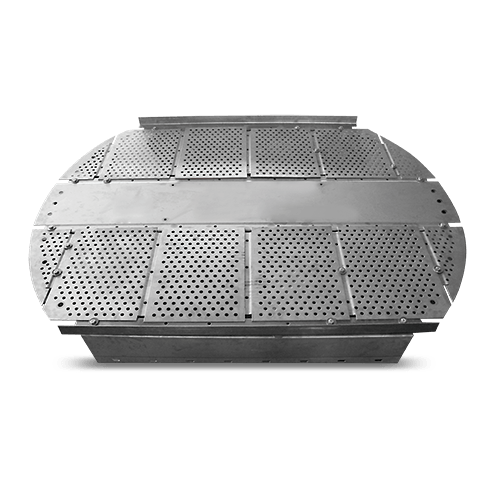

سینیهای غربالی (Sieve Trays)
- دارای سوراخهای کوچکی هستند که بخار از آنها عبور کرده و به صورت حباب وارد مایع میشود.
- سادهترین و ارزانترین نوع سینی هستند.
- مزایا: ساخت ساده، هزینه کم، ظرفیت بالا.
- معایب: احتمال ویپینگ (Weeping) بالا، حساسیت به فومینگ.

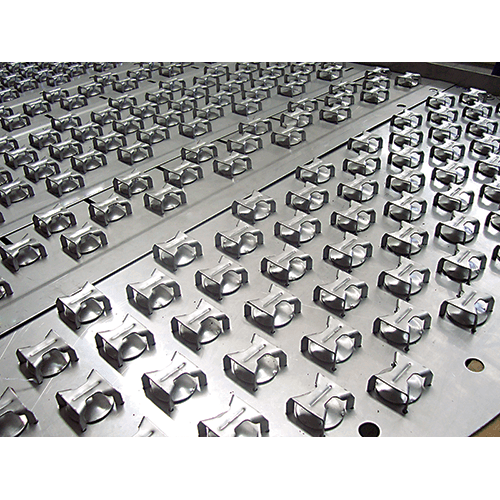

سینیهای دریچهای (Valve Trays)
- دارای دریچههایی هستند که با توجه به دبی بخار باز و بسته میشوند.
- انعطافپذیری بالایی دارند و برای شرایط عملیاتی متغیر مناسب هستند.
- مزایا: ظرفیت بالا، افت فشار کم، انعطافپذیری.
- معایب: ساخت پیچیده، هزینه بالا.

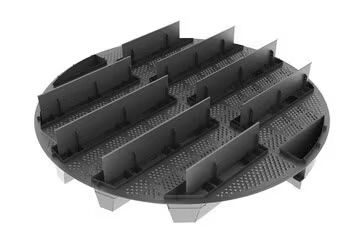

سینیهای بالشتکی (Baffle Trays)
- دارای بالشتکهایی هستند که باعث ایجاد جریان آشفته در مایع شده و تماس بین بخار و مایع را بهبود میبخشند.
- برای سیستمهایی با ویسکوزیته بالا مناسب هستند.
- قدیمیترین و شناختهشدهترین نوع سینی هستند.
- دارای کلاهکهایی هستند که روی سوراخهای سینی قرار دارند.
- بخار از طریق این کلاهکها به صورت حباب وارد مایع شده و تماس خوبی بین دو فاز ایجاد میشود.
- مزایا: عملکرد قابل اعتماد، توزیع یکنواخت بخار، ظرفیت بالا.
- معایب: ساختار پیچیده، هزینه بالا، احتمال گرفتگی.

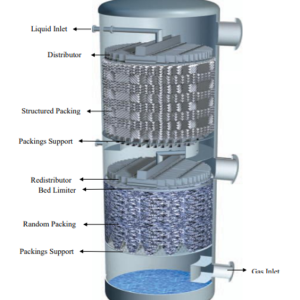

برج تقطیر آکنده (پر شده)
نوع دیگری از برج های تقطیر هستند که به جای سینی های افقی از مواد پرکننده (پکینگ) برای ایجاد تماس بین بخار و مایع استفاده می کنند. این مواد پرکننده معمولاً به شکل حلقهها، مارپیچها، یا صفحات موجدار هستند و در داخل برج قرار میگیرند و سطح تماس بین بخار و مایع را افزایش داده و باعث بهبود کارایی برج میشوند. برجهای پرشده معمولا برای جداسازی مخلوطهایی با ویسکوزیته بالا یا جریانهای کم استفاده میشوند.
مزایا
- افت فشار کمتر: به دلیل عدم وجود سینیها، افت فشار در طول برج کم است.
- گرفتگی کمتر: احتمال گرفتگی در این نوع برجها کمتر است.
- کارایی بالا در جریانهای کم: برای جریانهای کم مناسبتر هستند.
- انعطافپذیری بیشتر در طراحی: طراحی این نوع برجها انعطافپذیری بیشتری دارد.
معایب
- طراحی پیچیدهتر: طراحی و ساخت این نوع برجها پیچیدهتر است.
- احتمال فشردگی پرکنندهها: در اثر فشار زیاد ممکن است پرکنندهها فشرده شوند.
برجهای تقطیر بهعنوان یکی از مهمترین تجهیزات در صنایع مختلف، نقش کلیدی در جداسازی مخلوطهای مایع بر اساس تفاوت در نقطه جوش اجزای آنها ایفا میکنند. این تجهیزات با ایجاد تماس بین بخار صعودی و مایع نزولی، امکان جداسازی ترکیبات مختلف را فراهم میآورند.شرکت صنعت آفرین سامیار یکی از پیشروان در زمینه ساخت و تولید برج های تقطیر میباشد.
