پکینگ پال رینگ (Pall Ring) یکی از انواع پرکاربرد پکینگهای تصادفی (Random Packing) است که در تجهیزاتی مانند برجهای تقطیر، جذب، دفع و خنککننده مورد استفاده قرار میگیرد. طراحی ویژه این نوع پکینگ با ایجاد سطح تماس مناسب بین جریانهای گاز و مایع، به بهبود فرآیندهای انتقال جرم و حرارت کمک میکند. به همین دلیل، پال رینگ در صنایع مختلفی از جمله نفت، گاز، پتروشیمی و صنایع شیمیایی کاربرد گستردهای دارد.
در این مقاله، با ساختار و طراحی پال رینگ، نحوه عملکرد، کاربردها و مزایای این نوع پکینگ آشنا میشویم.
ویژگیها و طراحی پکینگ پال رینگ
طراحی و ساختار پرکن پال رینگ
پال رینگ (Pall Ring) بهصورت یک حلقه استوانهای توخالی با مجموعهای از برشها و زبانههای داخلی طراحی میشود. این ساختار هندسی با افزایش سطح تماس مؤثر بین فازهای گاز و مایع، شرایط مناسبی برای انجام فرآیندهای انتقال جرم در داخل برج فراهم میکند.
برشها و زبانههای ایجادشده در بدنه پال رینگ، ضمن ایجاد مسیرهای متعدد برای عبور جریان، به توزیع بهتر مایع، افزایش تماس گاز و مایع و کاهش مقاومت در برابر جریان گاز کمک میکنند. این ویژگیها باعث میشوند پال رینگ در مقایسه با برخی پکینگهای قدیمیتر، عملکرد هیدرودینامیکی مناسبتری در بسیاری از کاربردهای صنعتی داشته باشد.
مواد ساخت پال رینگ
پال رینگ با توجه به شرایط عملیاتی، نوع سیال و کاربرد موردنظر، از مواد مختلفی تولید میشود. انتخاب جنس مناسب پال رینگ به عواملی مانند دمای عملیاتی، میزان خورندگی سیال، مقاومت شیمیایی موردنیاز و شرایط فرآیند بستگی دارد. رایجترین مواد مورد استفاده عبارتاند از:

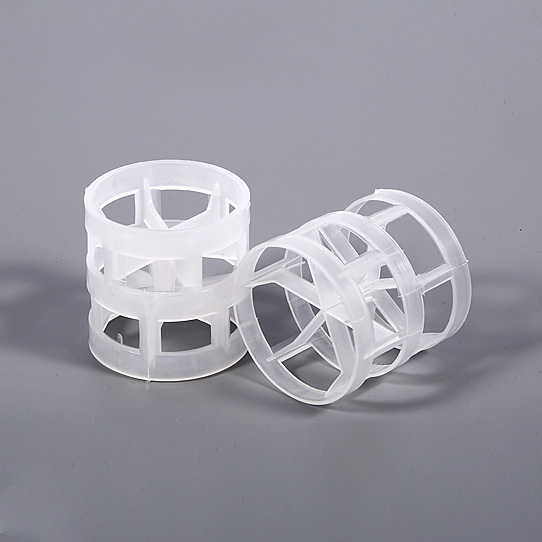

پلاستیک: پلیپروپیلن (PP)، پلیاتیلن (PE)، پلیوینیل کلراید (PVC) و پلیاتیلن ترفتالات (PET)

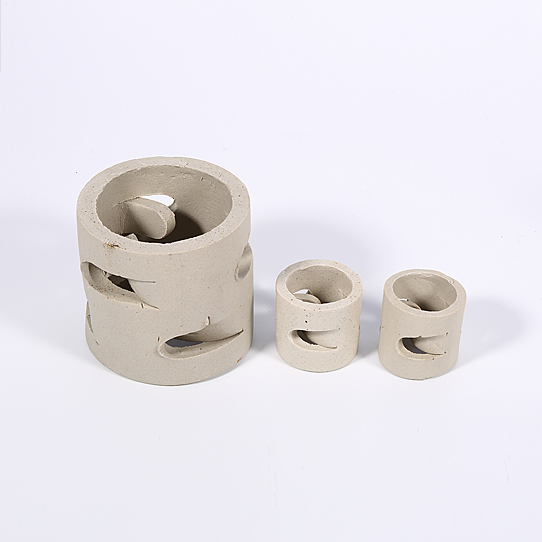

سرامیک: آلومینا، کاربید سیلیکون و سایر سرامیکهای مقاوم در برابر حرارت و مواد شیمیایی
فلز: فولادهای ضدزنگ مانند SS304 و SS316، آلیاژهای نیکل، آلومینیوم و تیتانیوم
هر یک از این مواد، ویژگیها و محدوده کاربرد متفاوتی دارند و باید متناسب با شرایط فرآیندی انتخاب شوند. در ادامه، انواع پال رینگ بر اساس جنس و ویژگیهای هر کدام را بررسی میکنیم.

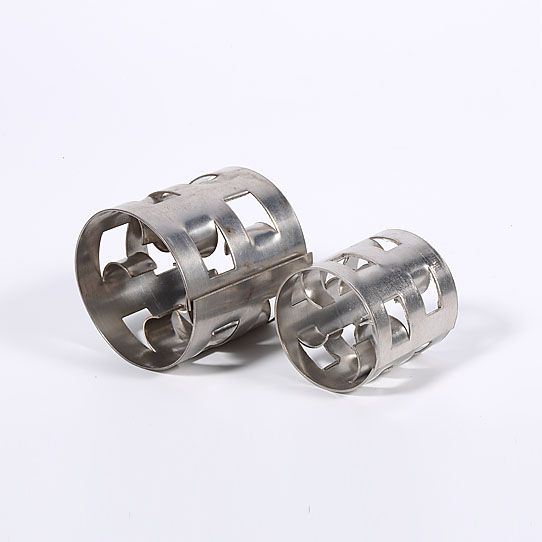

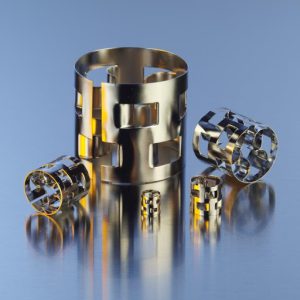

معرفی پال رینگ استیل و فلزی

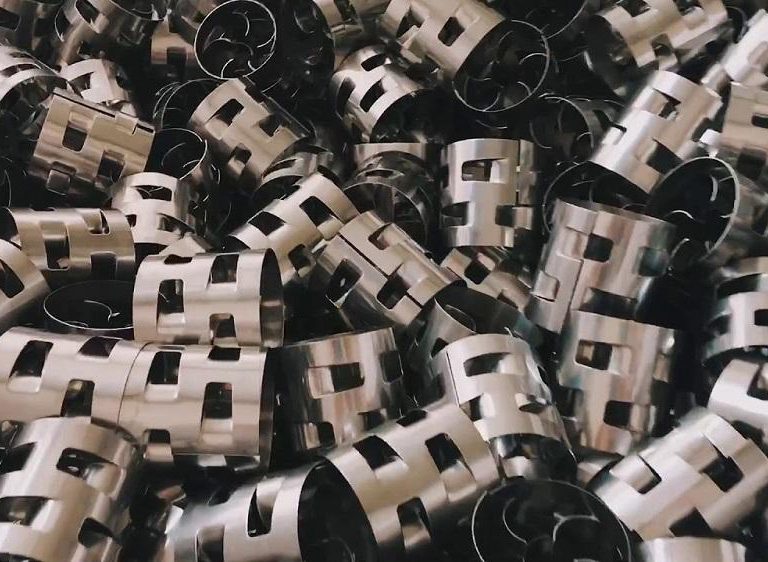

پال رینگ استیل و فلزی یکی از انواع پرکاربرد پکینگهای تصادفی (Random Packing) است که به دلیل مقاومت مناسب در برابر دما، خوردگی و شرایط عملیاتی مختلف، در بسیاری از فرآیندهای صنعتی مورد استفاده قرار میگیرد. ساختار ویژه این پکینگ، شامل برشها و زبانههای ایجادشده در بدنه است که با افزایش سطح تماس مؤثر، شرایط مناسبی برای انتقال جرم و حرارت بین فازهای گاز و مایع فراهم میکند.
پال رینگهای فلزی با توجه به جنس، ابعاد و شرایط فرآیندی میتوانند در تجهیزات مختلفی مانند برجهای جذب، تقطیر، دفع و اسکرابرها مورد استفاده قرار گیرند. در ادامه، ویژگیها، کاربردها، مزایا و معایب پال رینگهای استیل و فلزی و همچنین انواع متریال مورد استفاده در ساخت آنها را بررسی میکنیم.
انواع جنس پال رینگهای فلزی
پال رینگهای فلزی از آلیاژها و فلزات مختلفی تولید میشوند. انتخاب متریال مناسب به عواملی مانند دمای عملیاتی، فشار، نوع سیال، میزان خورندگی محیط و شرایط فرآیند بستگی دارد. مهمترین انواع آن عبارتاند از:
فولاد ضدزنگ (Stainless Steel): یکی از رایجترین مواد مورد استفاده برای ساخت پال رینگ فلزی است که مقاومت مناسبی در برابر خوردگی و دما دارد. گریدهایی مانند SS304 و SS316 در بسیاری از کاربردهای صنعتی مورد استفاده قرار میگیرند.
آلیاژهای نیکل (Nickel Alloys): برای فرآیندهایی با شرایط شیمیایی سخت و دماهای بالا، به دلیل مقاومت مناسب در برابر خوردگی و حرارت، مورد استفاده قرار میگیرند.
آلومینیوم (Aluminum): به دلیل وزن پایین و مقاومت مناسب در برابر خوردگی، در برخی کاربردهای خاص که کاهش وزن پکینگ اهمیت دارد، استفاده میشود.
تیتانیوم (Titanium): به دلیل مقاومت بسیار بالای آن در برابر خوردگی، بهویژه در محیطهای شیمیایی خورنده، گزینهای مناسب برای برخی کاربردهای تخصصی است.
ویژگیهای پال رینگ فلزی
مقاومت در برابر حرارت وخوردگی
پال رینگهای فلزی به خصوص از جنس فولاد ضد زنگ و آلیاژهای نیکل، در برابر حرارت بالا و خوردگی مقاومت بسیار خوبی دارند، که این ویژگی آنها را برای کاربردهای صنعتی در شرایط سخت مناسب میسازد.
استحکام مکانیکی بالا
پال رینگهای فلزی دارای استحکام مکانیکی بالا هستند و در برابر ضربه و فشار مقاومت خوبی نشان میدهند.
عمر مفید طولانی
به دلیل مقاومت بالا در برابر شرایط عملیاتی سخت، این پکینگها دارای عمر مفید طولانیتری نسبت به پکینگهای پلاستیکی و سرامیکی هستند.
کاربردهای پرکن پال رینگ
پکینگ پال رینگ در بسیاری از فرآیندهای صنعتی به کار میرود که در آنها نیاز به انتقال جرم و حرارت مؤثر بین فازهای گاز و مایع وجود دارد. برخی از مهمترین کاربردها شامل:
برجهای تقطیر
پال رینگها به بهبود جداسازی اجزای مختلف مخلوطهای شیمیایی کمک میکنند. با افزایش سطح تماس و بهبود توزیع جریانها، کارایی جداسازی افزایش مییابد.
برجهای خنککننده
در برجهای خنککننده، پکینگ پال رینگ به افزایش سطح تماس بین آب و هوا کمک میکند و بهبود تبادل حرارت و تبخیر را فراهم میکند.
برجهای جذب
در فرآیندهای جذب گازها توسط مایعات، پکینگ پال رینگ به افزایش سطح تماس و بهبود انتقال جرم بین گاز و مایع کمک میکند.
برجهای دفع
پال رینگها در فرآیند دفع (Stripping) که در آنها آلایندهها از مایع به فاز گاز منتقل میشوند، بسیار مؤثر هستند.
مقایسه عملکرد پال رینگها و سینیها در برج تقطیر
در برجهای تقطیر، دو نوع اصلی از تجهیزات برای افزایش سطح تماس بین فازهای مایع و گاز استفاده میشوند: پال رینگها (Pall Rings) و سینیها (Trays). هر کدام از این تجهیزات مزایا و معایب خود را دارند و انتخاب بین آنها بستگی به شرایط عملیاتی و نیازهای خاص فرایند دارد. در ادامه به مقایسه عملکرد این دو نوع تجهیز پرداختهایم.
پال رینگها
پال رینگها نوعی از پکینگهای بستهبندی هستند که به دلیل طراحی خاص خود، سطح تماس زیادی بین فازهای مایع و گاز فراهم میکنند. این رینگها از مواد مختلفی مانند پلاستیک، فلز و سرامیک ساخته میشوند و در ستونهای تقطیر به عنوان یک عنصر پکینگ استفاده میشوند.
مزایا:
- سطح تماس بالا: طراحی باز و خاص پال رینگها باعث افزایش سطح تماس بین مایع و گاز میشود، که منجر به بهبود راندمان انتقال جرم میشود.
- افت فشار کم: پال رینگها افت فشار کمتری نسبت به سینیها دارند که این امر موجب کاهش مصرف انرژی در فرایند میشود.
- مقاومت به آلودگی: به دلیل ساختار باز، پال رینگها مقاومت بهتری در برابر آلودگی و مسدود شدن دارند.
- نصب و نگهداری آسان: نصب و تعویض پال رینگها نسبت به سینیها آسانتر است و نیاز به تجهیزات خاصی ندارد.
معایب:
- هزینه بالاتر: بسته به مواد سازنده، پال رینگها میتوانند هزینه بالاتری نسبت به برخی از سینیها داشته باشند.
- عدم کنترل دقیق: در برخی از فرایندهای خاص، کنترل دقیق شرایط عملیاتی با پال رینگها دشوارتر است.
سینیها
سینیها نوع دیگری از تجهیزات هستند که در برجهای تقطیر استفاده میشوند و به صورت لایههای افقی در ستون تقطیر قرار میگیرند. سینیها به دلیل ساختار خاص خود، به خوبی میتوانند فازهای مایع و گاز را از هم جدا کنند و انتقال جرم را بهبود بخشند.
مزایا:
- کنترل دقیق فرایند: سینیها امکان کنترل دقیقتر شرایط عملیاتی مانند فشار و دما را فراهم میکنند.
- راندمان بالا در برخی فرایندها: در برخی از فرایندهای خاص، سینیها میتوانند راندمان بالاتری نسبت به پال رینگها داشته باشند.
- قابلیت طراحی متنوع: سینیها با طراحیهای مختلف (مانند سینیهای حبابدار، سینیهای ولزی و …) میتوانند برای انواع مختلف فرایندها بهینهسازی شوند.
معایب:
- افت فشار بالا: سینیها به دلیل ساختار پیچیدهتر، افت فشار بیشتری نسبت به پال رینگها دارند.
- نگهداری پیچیدهتر: تعمیر و نگهداری سینیها نیاز به تجهیزات خاص و تخصص بیشتری دارد.
- حساسیت به آلودگی: سینیها نسبت به پال رینگها بیشتر مستعد آلودگی و مسدود شدن هستند که میتواند عملکرد برج تقطیر را تحت تأثیر قرار دهد.
چرا شرکت سامیار؟
انتخاب تولیدکننده مناسب برای پکینگ پال رینگ فلزی میتواند بر عملکرد تجهیزات انتقال جرم، دوام پکینگ و هزینههای عملیاتی تأثیرگذار باشد. شرکت صنعت آفرین سامیار با تمرکز بر تولید تجهیزات و محصولات مورد استفاده در صنایع نفت، گاز، پتروشیمی و شیمیایی، پال رینگهای فلزی را با توجه به نیاز و شرایط فرآیندی مشتریان عرضه میکند.
برخی از مزایای همکاری با سامیار عبارتاند از:
کیفیت و انتخاب متریال مناسب: استفاده از مواد اولیه متناسب با نوع پال رینگ و شرایط کاربرد، با امکان تولید در متریالهای مختلف.
قیمت رقابتی: ارائه محصولات با قیمت متناسب با مشخصات فنی، جنس، ابعاد و حجم سفارش.
مشاوره و پشتیبانی فنی: تیم کارشناسی سامیار آماده پاسخگویی به پرسشهای فنی و راهنمایی در زمینه انتخاب نوع و مشخصات مناسب پال رینگ است.
تولید متناسب با نیاز پروژه: امکان بررسی مشخصات فنی و نیازهای فرآیندی پروژه برای انتخاب محصول مناسب.
برای خرید پال رینگ فلزی و دریافت اطلاعات فنی، مشخصات محصول و استعلام قیمت، میتوانید با کارشناسان شرکت صنعت آفرین سامیار در ارتباط باشید.
