مبدل حرارتی چیست؟
مبدل حرارتی (مبدل گرمایی) دستگاهی است که برای انتقال حرارت بین دو یا چند سیال (مایع یا گاز) طراحی شده است. این سیالها ممکن است با هم تماس مستقیم نداشته باشند و به صورت جداگانه در دو محیط مختلف جریان داشته باشند. مبدلهای حرارتی به دلیل کارایی بالا در انتقال حرارت، در بسیاری از صنایع مانند نفت و گاز، شیمیایی، پتروشیمی، نیروگاهها، تهویه مطبوع و صنایع غذایی مورد استفاده قرار میگیرند.علاوه بر آشنایی با انواع مبدلها، موضوع مهمی که در صنایع مختلف اهمیت دارد ساخت مبدل حرارتی متناسب با شرایط عملیاتی است. طراحی و ساخت اصولی این تجهیزات میتواند بازدهی سیستم را به طور چشمگیری افزایش دهد.
انواع مبدل های حرارتی

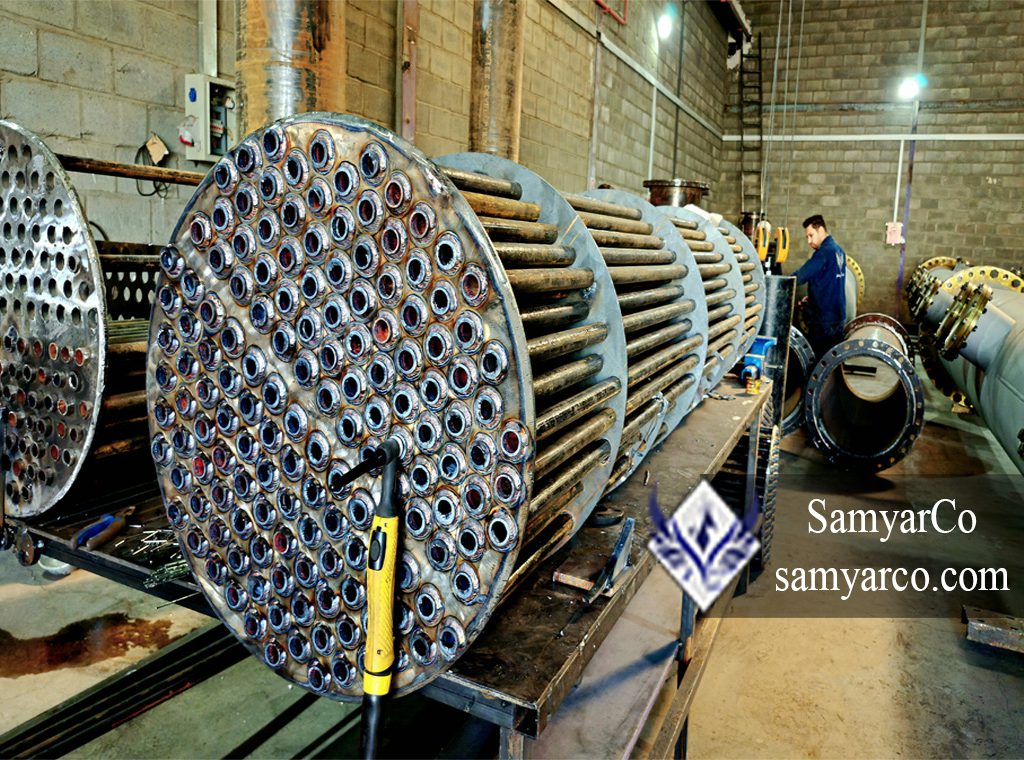

مبدلهای حرارتی پوسته و لوله
(Shell and Tube Heat Exchangers)
مبدلهای حرارتی پوسته و لوله یکی از رایجترین انواع مبدلها هستند. این مبدلها از تعدادی لوله که در داخل یک پوسته قرار گرفتهاند تشکیل شدهاند. یکی از سیالها درون لولهها جریان دارد و سیال دیگر درون پوسته و در اطراف لولهها جریان مییابد. این نوع مبدلها برای انتقال حرارت بین دو سیال با دما و فشار متفاوت بسیار کارآمد هستند و در صنایع مختلفی مانند نفت، گاز و پتروشیمی استفاده میشوند.

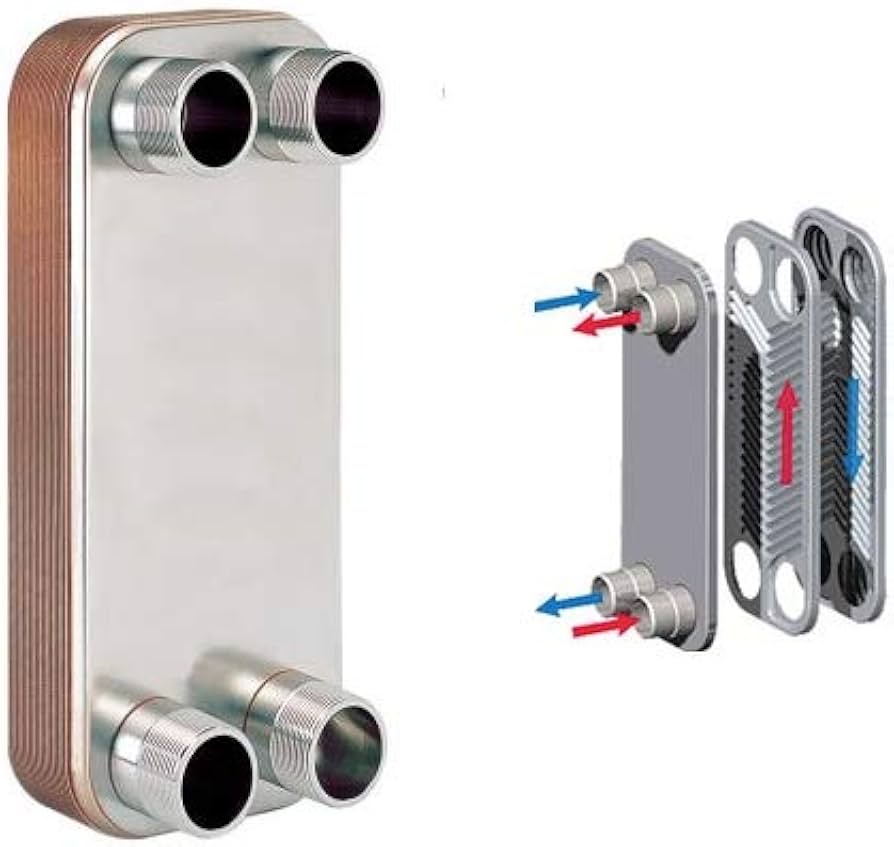

مبدلهای حرارتی صفحهای
(Plate Heat Exchangers)
مبدلهای گرمایی صفحهای از صفحات نازکی تشکیل شدهاند که به صورت موازی در کنار یکدیگر قرار گرفتهاند. سیالها از بین این صفحات عبور میکنند و حرارت از یک سیال به سیال دیگر منتقل میشود. این مبدلها به دلیل سطح تماس بالایی که بین سیالها ایجاد میکنند، کارایی حرارتی بسیار بالایی دارند و برای کاربردهایی که نیاز به انتقال حرارت بالا و فضای کم دارند، مناسب هستند. صنایع غذایی، دارویی و HVAC از جمله صنایعی هستند که از این نوع مبدلها بهره میبرند.

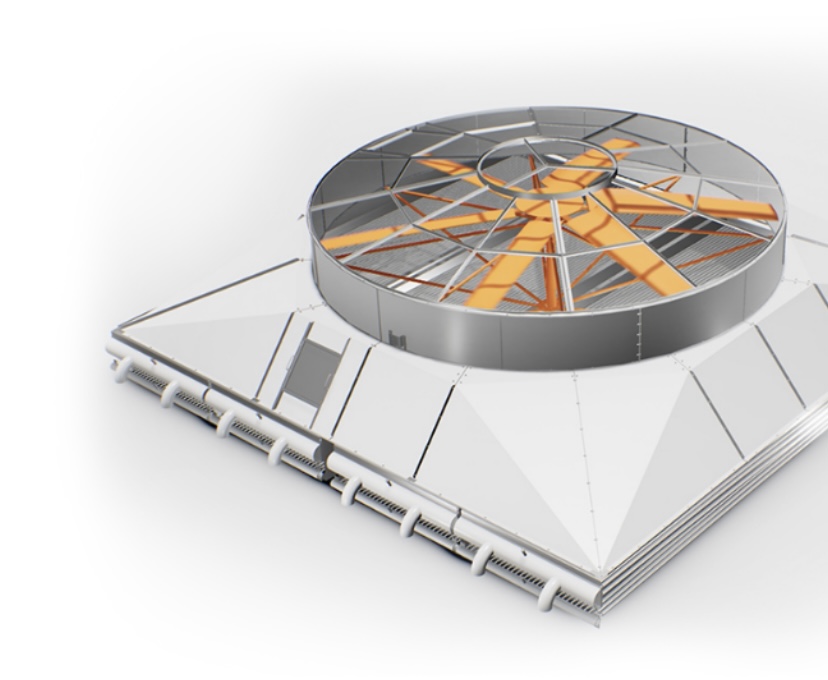

مبدل گرمایی هوایی
(Air Cooled Heat Exchangers)
مبدلهای گرمایی هوایی برای انتقال حرارت از یک سیال به هوا طراحی شدهاند. این مبدلها معمولاً در کاربردهایی که نیاز به خنککردن سیالات در فضای باز دارند، استفاده میشوند. در این نوع مبدلها، سیال از طریق لولهها عبور میکند و هوا توسط فنها از اطراف لولهها جریان مییابد. کاربردهای معمول شامل سیستمهای خنککننده موتور، رادیاتورها و سیستمهای HVAC است.

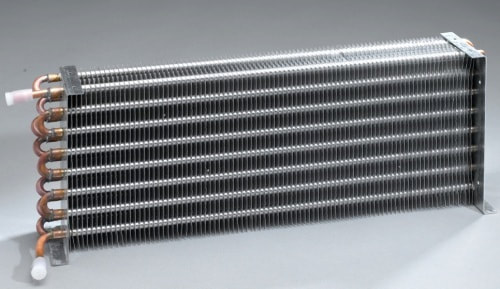

مبدلهای حرارتی فیندار
(Fin Tube Heat Exchangers)
مبدلهای حرارتی فیندار با اضافه کردن فینها به سطح خارجی لولهها برای افزایش سطح انتقال حرارت طراحی شدهاند. این فینها میتوانند به شکلهای مختلفی مانند مستطیلی، گرد و یا حلزونی باشند. این مبدلها در کاربردهایی که نیاز به انتقال حرارت بالا و فضای محدود دارند، بسیار مفید هستند. سیستمهای خنککننده موتورهای احتراقی و تجهیزات تهویه مطبوع از جمله کاربردهای این نوع مبدلها هستند.

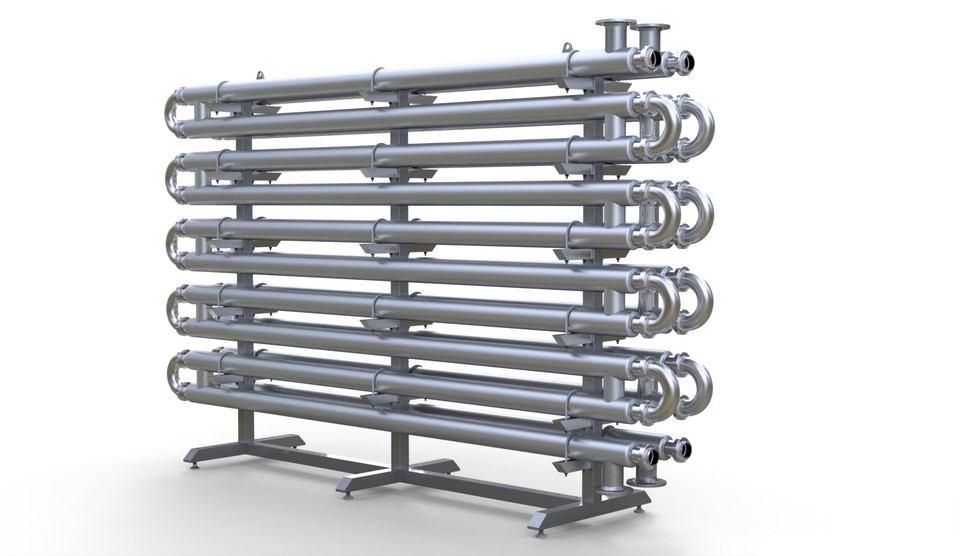

مبدلهای حرارتی دو لولهای
(Double Pipe Heat Exchangers)
مبدلهای حرارتی دو لولهای از دو لوله تشکیل شدهاند که یکی درون دیگری قرار گرفته است. یک سیال درون لوله داخلی و سیال دیگر در فضای بین دو لوله جریان دارد. این نوع مبدلها برای کاربردهایی که نیاز به انتقال حرارت بین دو سیال با نرخ جریان کم دارند، مناسب هستند. این مبدلها به دلیل سادگی طراحی و ساخت، هزینه پایینتری نسبت به سایر انواع مبدلها دارند.
مبدلهای حرارتی جریان متقاطع (Crossflow Heat Exchangers)
در مبدلهای حرارتی جریان متقاطع، سیالها به صورت متقاطع از روی یکدیگر عبور میکنند. این طراحی اجازه میدهد تا حرارت به طور موثری بین دو سیال منتقل شود. این مبدلها برای کاربردهایی که نیاز به انتقال حرارت بالا و حجم کم دارند، بسیار مناسب هستند. سیستمهای تهویه مطبوع و واحدهای بازیابی حرارت از جمله کاربردهای این نوع مبدلها هستند.
انتخاب نوع مبدل تنها بخشی از فرآیند است؛ گام بعدی ساخت مبدل حرارتی بر اساس نیازهای دقیق پروژه است. در فرآیند ساخت باید عواملی مانند نوع سیال، فشار، دما و جنس مواد اولیه در نظر گرفته شود تا مبدل بهترین عملکرد را ارائه دهد.
کاربرد مبدل حرارتی
مبدلهای حرارتی در طیف گستردهای از صنایع و فرآیندها به کار میروند. این دستگاهها به دلیل کارایی بالا در انتقال حرارت، بهبود بهرهوری انرژی و کاهش هزینههای عملیاتی، نقش مهمی در صنایع مختلف ایفا میکنند. در این بخش، به بررسی برخی از مهمترین کاربردهای مبدلهای حرارتی در صنایع مختلف میپردازیم.
صنایع نفت و گاز
در صنایع نفت و گاز، مبدلهای حرارتی برای خنک کردن، گرم کردن و بازیابی حرارت از سیالات مختلف استفاده میشوند. این کاربردها شامل موارد زیر میشوند:
- پالایشگاهها: برای خنک کردن محصولات نفتی پس از فرآیند تقطیر.
- واحدهای پتروشیمی: برای پیشگرمایش و خنکسازی مواد خام و محصولات نهایی.
- ایستگاههای کمپرسور: برای خنک کردن گازهای فشرده.
صنایع شیمیایی و پتروشیمی
نیروگاهها
نیروگاهها از مبدلهای حرارتی برای انتقال حرارت بین سیالات مختلف استفاده میکنند. برخی از کاربردهای اصلی عبارتند از:
- بویلرها: برای تولید بخار از آب.
- کندانسورها: برای خنک کردن بخار و تبدیل آن به آب.
- خنککنندههای برجها: برای خنک کردن آب گردشی.
صنایع غذایی و نوشیدنی
مبدلهای حرارتی در صنایع غذایی و نوشیدنی برای کنترل دما در فرآیندهای تولید به کار میروند. این کاربردها شامل موارد زیر میشوند:
- پاستوریزاسیون: برای گرم کردن و سپس خنک کردن محصولات غذایی.
- خنکسازی محصولات: برای خنک کردن محصولات پس از فرآیندهای حرارتی.
- بازیابی حرارت: برای بازیابی حرارت از جریانهای فرعی و بهبود بهرهوری انرژی.
صنایع تهویه مطبوع و سرمایش
مبدلهای حرارتی در سیستمهای تهویه مطبوع و سرمایش برای انتقال حرارت بین هوا و سیالات مختلف به کار میروند. برخی از کاربردهای اصلی عبارتند از:
- سیستمهای HVAC: برای خنک کردن هوا در ساختمانها.
- چیلرها: برای خنک کردن آب در سیستمهای سرمایشی.
- رادیاتورها: برای گرم کردن فضاها در سیستمهای گرمایشی.
صنایع خودروسازی
در صنایع خودروسازی، مبدلهای حرارتی برای کنترل دما در سیستمهای مختلف خودرو به کار میروند. این کاربردها شامل موارد زیر میشوند:
- رادیاتورهای موتور: برای خنک کردن موتور خودرو.
- خنککنندههای روغن: برای خنک کردن روغن موتور و گیربکس.
- سیستمهای تهویه مطبوع خودرو: برای خنک کردن و گرم کردن کابین خودرو.
صنایع دریایی
مبدلهای گرمایی در صنایع دریایی برای انتقال حرارت بین سیالات مختلف و آب دریا به کار میروند. برخی از کاربردهای اصلی عبارتند از:
- سیستمهای خنککننده موتورهای دریایی: برای خنک کردن موتورهای کشتی.
- تجهیزات تهویه مطبوع کشتیها: برای کنترل دما در داخل کشتی.
- سیستمهای تولید آب شیرین: برای تولید آب شیرین از آب دریا.
عملکرد و وظیفهی مبدل حرارتی
مبدل حرارتی دستگاهی است که وظیفه اصلی آن انتقال حرارت از یک سیال به سیال دیگر است، بدون اینکه سیالها با یکدیگر مخلوط شوند. این انتقال حرارت میتواند بین مایعها، گازها، یا حتی بین یک مایع و یک گاز انجام شود. مبدلهای حرارتی در انواع و طرحهای مختلفی موجود هستند که هر کدام بر اساس نیازهای خاص طراحی و ساخته شدهاند. در این بخش، به بررسی عملکرد و وظیفهی مبدلهای حرارتی میپردازیم.
اصول عملکرد مبدل گرمایی
عملکرد مبدل حرارتی بر مبنای قانون دوم ترمودینامیک استوار است که بیان میکند حرارت همیشه از ناحیهای با دمای بالاتر به ناحیهای با دمای پایینتر انتقال مییابد. مبدل حرارتی این انتقال حرارت را به صورت کنترل شده و با حداکثر کارایی انجام میدهد. این فرایند به طور کلی به دو صورت انجام میشود:
انتقال حرارت مستقیم
برای تغییر این متن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.
انتقال حرارت غیرمستقیم
در این حالت، سیالها در تماس مستقیم با یکدیگر نیستند و حرارت از طریق دیوارهی مبدل (مانند دیواره لولهها یا صفحات) از یک سیال به سیال دیگر منتقل میشود. این نوع مبدلها بیشتر مورد استفاده قرار میگیرند.
وظایف مبدل حرارتی
وظایف اصلی مبدل حرارتی شامل موارد زیر میشود:
انتقال حرارت
اصلیترین وظیفهی مبدل حرارتی انتقال حرارت از یک سیال به سیال دیگر است. این انتقال میتواند برای گرم کردن، خنک کردن، چگالش یا تبخیر سیالات استفاده شود.
افزایش بهرهوری انرژی
مبدلهای حرارتی با بازیابی حرارت از جریانهای فرعی یا زبالهای به افزایش بهرهوری انرژی کمک میکنند. این امر میتواند به کاهش هزینههای انرژی و بهبود کارایی سیستمهای صنعتی منجر شود.
کنترل دما
مبدلهای حرارتی برای کنترل دما در فرآیندهای مختلف استفاده میشوند. این کنترل دما میتواند برای حفظ شرایط بهینه در فرآیندهای شیمیایی، پتروشیمی، غذایی و دیگر صنایع بسیار حیاتی باشد.
حفظ ایمنی و سلامت
مبدلهای حرارتی میتوانند به حفظ ایمنی و سلامت در فرآیندهای صنعتی کمک کنند. به عنوان مثال، در سیستمهای خنککنندهی موتورهای احتراقی، مبدلهای حرارتی به خنک کردن موتور و جلوگیری از داغ شدن بیش از حد آن کمک میکنند که میتواند به کاهش خطر آتشسوزی و افزایش عمر مفید موتور منجر شود.
اجزای اصلی مبدل گرمایی
مبدلهای حرارتی از اجزای مختلفی تشکیل شدهاند که هر کدام وظیفهی خاصی در فرآیند انتقال حرارت دارند. برخی از اجزای اصلی شامل موارد زیر میشوند:

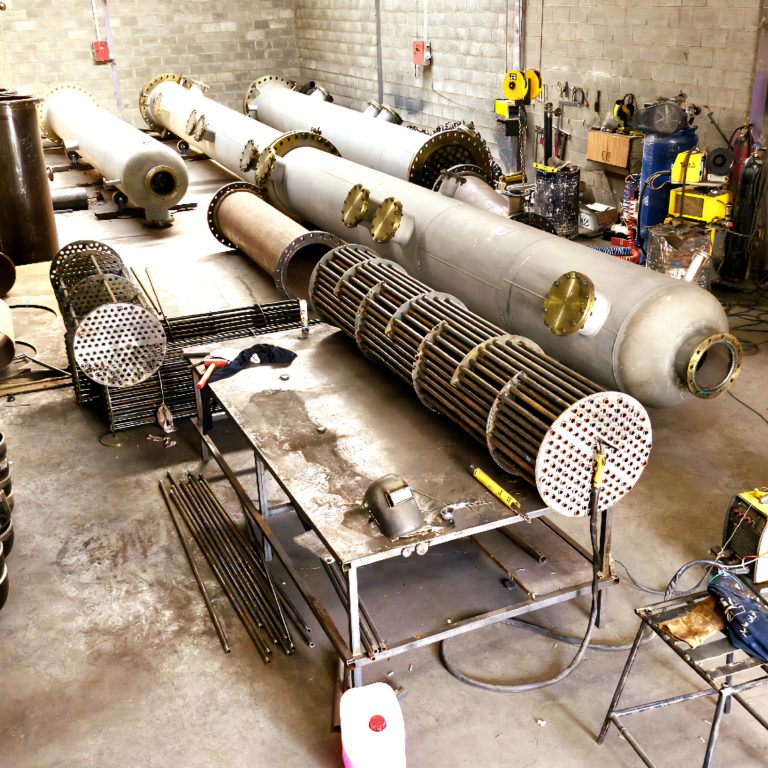

فرایند طراحی و ساخت مبدل حرارتی صنعتی
ساخت مبدل حرارتی یک فرآیند تخصصی است که شامل طراحی حرارتی، انتخاب مواد، و ساخت مکانیکی میشود.طراحی و ساخت مبدل حرارتی فرایندی پیچیده و تخصصی است که نیازمند دانش فنی عمیق و تجربه در زمینههای مهندسی حرارت، مکانیک و مواد است. در این بخش، مراحل مختلف طراحی و ساخت مبدل حرارتی را بررسی میکنیم.
تحلیل نیازها و تعیین مشخصات
در این مرحله مشخص میشود که چه نوع طراحی برای ساخت مبدل حرارتی کارآمدتر خواهد بود.اولین گام در طراحی مبدل حرارتی، تحلیل نیازهای مشتری و تعیین مشخصات فنی مورد نیاز است. این مرحله شامل جمعآوری اطلاعات مربوط به موارد زیر میشود:
انتخاب نوع مبدل حرارتی
بر اساس مشخصات فنی و نیازهای فرآیندی، نوع مناسب مبدل حرارتی انتخاب میشود. برخی از انواع رایج مبدلهای حرارتی شامل موارد زیر میشوند:
طراحی حرارتی
طراحی حرارتی شامل محاسبه سطح انتقال حرارت مورد نیاز و انتخاب ابعاد مناسب برای مبدل است. این مرحله شامل محاسباتی مانند:
طراحی مکانیکی
طراحی مکانیکی شامل انتخاب مواد سازنده و تعیین ابعاد و شکل قطعات مبدل حرارتی است. این مرحله شامل محاسباتی مانند:

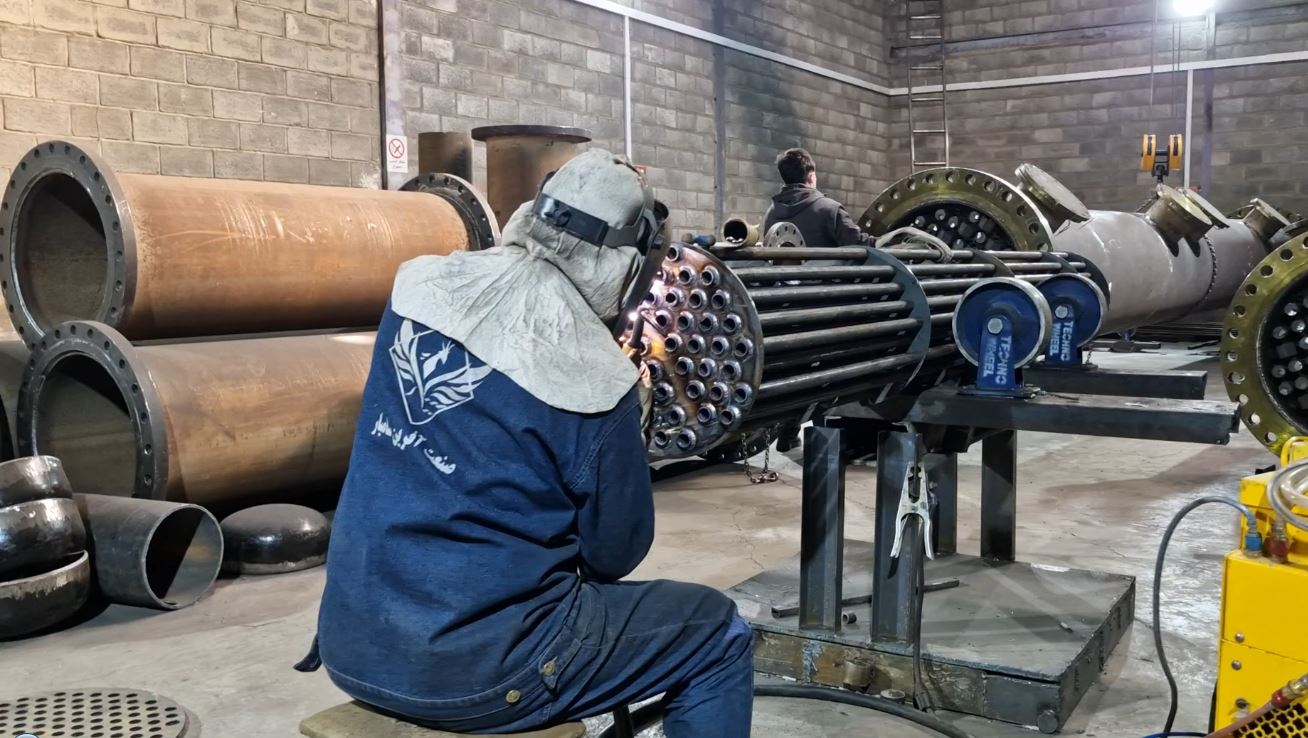

ساخت و تولید
پس از تکمیل طراحی، مراحل ساخت و تولید آغاز میشود. این مرحله شامل فرآیندهای مختلفی مانند:
نصب و راهاندازی
پس از تکمیل ساخت، مبدل حرارتی به محل نصب حمل و نصب میشود. این مرحله شامل:
ورودی و خروجی مبدل حرارتی
در مبدلهای حرارتی، ورودی و خروجی سیالات نقش حیاتی در عملکرد و کارایی دستگاه دارند. طراحی و محل قرارگیری ورودی و خروجیها بر مبادله حرارت و همچنین بر جریان و فشار سیالات تأثیر میگذارد. در این بخش، به بررسی ورودی و خروجی مبدلهای حرارتی، نقش آنها و ملاحظات طراحی میپردازیم.
ورودی و خروجی سیالات
ورودی و خروجیهای مبدل حرارتی محلهایی هستند که سیالات گرم و سرد وارد و خارج میشوند. بسته به نوع مبدل حرارتی، این ورودی و خروجیها میتوانند به صورتهای مختلفی طراحی شوند:
مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger)
- ورودی لوله (Tube Side Inlet): سیال سرد یا گرم وارد لولهها میشود.
- خروجی لوله (Tube Side Outlet): سیال پس از عبور از لولهها از مبدل خارج میشود.
- ورودی پوسته (Shell Side Inlet): سیال دیگر وارد پوسته میشود.
- خروجی پوسته (Shell Side Outlet): سیال پس از عبور از پوسته از مبدل خارج میشود
مبدل حرارتی صفحهای (Plate Heat Exchanger)
- ورودی سیال گرم: سیال گرم وارد مجموعهای از صفحات میشود.
- خروجی سیال گرم: سیال گرم پس از عبور از صفحات از مبدل خارج میشود.
- ورودی سیال سرد: سیال سرد وارد مجموعه دیگری از صفحات میشود.
- خروجی سیال سرد: سیال سرد پس از عبور از صفحات از مبدل خارج میشود.
مبدل حرارتی هوایی (Air Cooled Heat Exchanger)
- ورودی هوا: هوا به وسیله فن یا جریان طبیعی وارد مبدل میشود.
- خروجی هوا: هوا پس از عبور از روی فینها و لولهها از مبدل خارج میشود.
- ورودی سیال: سیال گرم وارد لولهها میشود.
- خروجی سیال: سیال پس از خنک شدن از مبدل خارج میشود
2. نقش ورودی و خروجیها
ورودی و خروجیها نقش مهمی در عملکرد مبدل حرارتی دارند. طراحی و محل قرارگیری آنها باید به گونهای باشد که جریان سیالات به صورت یکنواخت و با حداقل افت فشار انجام شود. برخی از نقشهای مهم ورودی و خروجیها عبارتند از:
- تسهیل جریان سیالات: ورودی و خروجیها باید به گونهای طراحی شوند که جریان سیالات به راحتی و بدون ایجاد اغتشاش وارد و خارج شوند.
- کنترل دما و فشار: ورودی و خروجیها باید بتوانند دما و فشار سیالات را کنترل کنند و از نشت سیالات جلوگیری کنند.
- افزایش کارایی انتقال حرارت: طراحی مناسب ورودی و خروجیها میتواند به بهبود کارایی انتقال حرارت کمک کند.
- حفظ ایمنی سیستم: ورودی و خروجیها باید بتوانند فشار عملیاتی را تحمل کنند و از نشت یا ترکیدن جلوگیری کنند.
3. ملاحظات طراحی ورودی و خروجی
در طراحی ورودی و خروجی مبدل حرارتی، ملاحظات زیر باید در نظر گرفته شوند:
- اندازه و قطر لولهها: قطر ورودی و خروجیها باید به گونهای انتخاب شود که جریان سیالات به صورت یکنواخت و با حداقل افت فشار انجام شود.
- محل قرارگیری: محل قرارگیری ورودی و خروجیها باید به گونهای باشد که جریان سیالات به صورت یکنواخت در تمام قسمتهای مبدل توزیع شود.
- جنس و مواد: مواد استفاده شده برای ورودی و خروجیها باید بتوانند دما و فشار سیالات را تحمل کنند و در برابر خوردگی مقاوم باشند.
- اتصالات و بستها: اتصالات و بستها باید به گونهای باشند که از نشت سیالات جلوگیری کنند و بتوانند فشار عملیاتی را تحمل کنند.
کیفیت ساخت مبدل حرارتی تأثیر مستقیمی بر سهولت نصب و بهرهبرداری آن دارد. اگر طراحی و ساخت بهدرستی انجام شود، عملکرد دستگاه در مرحله نصب و راهاندازی بدون مشکل خواهد بود.
