مبدل حرارتی صفحه ای (Plate Heat Exchanger) یکی از انواع مبدلهای گرمایی است که برای انتقال حرارت بین دو سیال مختلف به کار میرود. این نوع مبدل از تعدادی صفحات فلزی نازک تشکیل شده که به صورت موازی و با فاصلههای کم نسبت به یکدیگر قرار گرفتهاند. هر صفحه دارای شکافهایی است که مسیر عبور سیالها را تعیین میکند. دو سیال مختلف به صورت متناوب از میان این صفحات عبور میکنند، به طوری که یکی از سیالها در هر صفحه جریان دارد و سیال دیگر در صفحه بعدی جریان پیدا میکند. این آرایش باعث میشود که حرارت از یک سیال به سیال دیگر منتقل شود. در ادامه به معرفی انواع مبدلهای حرارتی صفحهای، عملکرد، اجزا، ویژگیها، جنس، کاربردها، مزایا و معایب خواهیم پرداخت.
نحوه کارکرد مبدل حرارتی صفحهای
مبدل حرارتی صفحهای به گونهای طراحی شده است که با استفاده از چندین صفحه فلزی نازک، حرارت را بین دو سیال مختلف منتقل کند. فرآیند کارکرد این مبدلها به شرح زیر است:

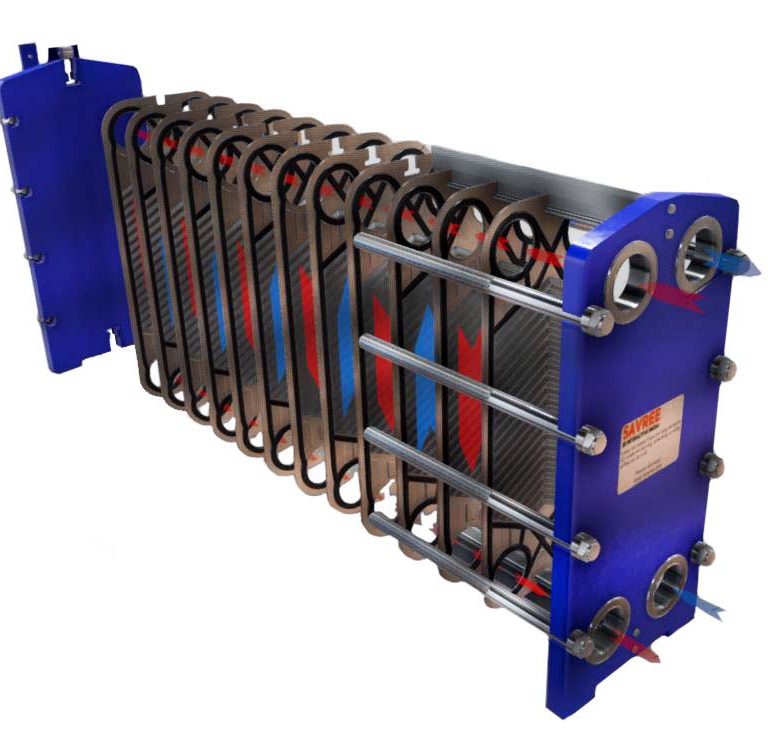

مبدل حرارتی صفحهای از تعدادی صفحات فلزی نازک ساخته شده است. این صفحات به صورت موازی و با فاصلههای کم از یکدیگر قرار گرفتهاند. هر صفحه دارای شکافها و مسیرهای خاصی است که سیالها از طریق آنها جریان مییابند. دو سیال مختلف (مثلاً یک سیال گرم و یک سیال سرد) به صورت متناوب و در خلاف جهت هم از میان صفحات عبور میکنند. سیالها از طریق مجراهای ورودی و خروجی مخصوص به خود وارد و خارج میشوند.
یکی از ویژگیهای بارز مبدلهای حرارتی صفحهای، جریان متقاطع سیالها است. این به معنای آن است که سیالها در خلاف جهت یکدیگر جریان دارند. این نوع جریان، کارایی انتقال حرارت را افزایش میدهد. هنگامی که سیال گرم از میان صفحات عبور میکند، حرارت خود را از طریق صفحات فلزی به سیال سرد منتقل میکند. به دلیل تماس نزدیک و سطح وسیع صفحات، حرارت به صورت موثری از یک سیال به سیال دیگر منتقل میشود. صفحات معمولاً دارای شیارها و طرحهای موجدار هستند که باعث افزایش تلاطم جریان و سطح تماس سیالها با صفحات میشود. این ویژگیها باعث افزایش کارایی انتقال حرارت میشود.
در مبدلهای واشردار، صفحات به راحتی قابل تعویض و تنظیم هستند. این امکان به کاربر اجازه میدهد که با اضافه یا کم کردن صفحات، ظرفیت مبدل را تنظیم کند. صفحات در این نوع مبدلها میتوانند به راحتی جدا شده و تمیز شوند. این ویژگی نگهداری و تعمیر مبدل را آسانتر میکند. در مبدلهای جوشکاری شده، اگرچه تعویض صفحات مشکلتر است، اما برای کاربردهای با فشار و دمای بالا مناسبتر هستند.
انواع مبدل حرارتی صفحه ای
به طور کلی با توجه به ساختار،نوع چینش صفحات،ابعاد مبدل،کارایی وعملکرد آن و در نهایت طریقه نصب مبدل گرمایی صفحه ای،این تجهیزات در گروه های مختلفی تقسیم بندی میشوند که در ادامه معرفی میکنیم.

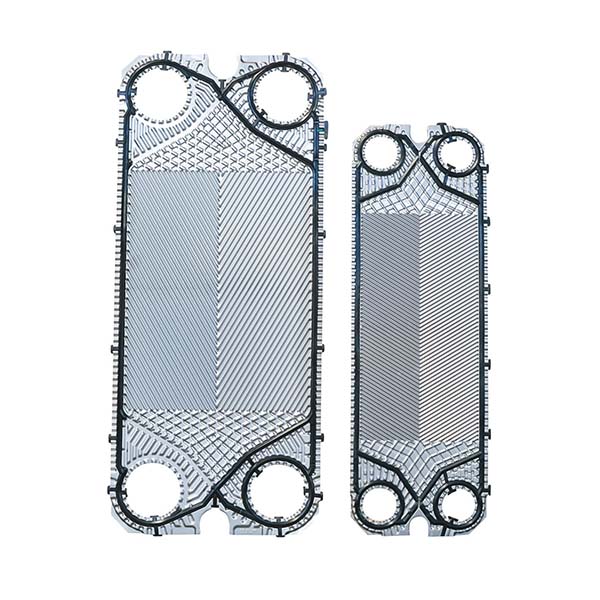

مبدلهای حرارتی صفحه ای واشردار (Gasketed Plate Heat Exchangers)
عملکرد:این نوع مبدلها از تعدادی صفحات نازک فلزی تشکیل شدهاند که با واشرهایی از هم جدا شده و بهصورت متناوب سیال گرم و سرد بین صفحات جریان مییابند. واشرها علاوه بر جداسازی سیالات، وظیفهی آببندی و جلوگیری از نشت را نیز بر عهده دارند.
اجزا:صفحات فلزی، واشرها، فریم (قاب)، پیچ و مهرهها برای فشردن صفحات.
جنس: اغلب از استنلس استیل (فولاد زنگنزن) ساخته میشوند.
کاربردها: صنایع غذایی، صنایع شیمیایی، نیروگاهها، سیستمهای گرمایش و سرمایش.
مبدلهای حرارتی صفحه ای جوشی (Brazed Plate Heat Exchangers)
عملکرد: این نوع مبدلها مشابه مبدلهای واشردار عمل میکنند، اما به جای واشر، صفحات به یکدیگر جوش داده شدهاند که این موضوع منجر به افزایش مقاومت در برابر فشار و دما میشود.
اجزا :صفحات فلزی، جوشهای نقره یا مس برای اتصال صفحات.
جنس: صفحات از استنلس استیل و جوشها از نقره یا مس.
کاربردها: سیستمهای تهویه مطبوع، صنایع تبرید، سیستمهای گرمایش مرکزی.
مبدلهای گرمایی صفحه ای حلزونی (Spiral Plate Heat Exchangers)
عملکرد: در این نوع مبدلها، صفحات فلزی بهصورت مارپیچ (حلزونی) پیچیده شده و سیالات در مسیرهای مارپیچ جریان مییابند که منجر به افزایش سطح تماس و بازدهی حرارتی میشود.
اجزا: صفحات فلزی، فریم، نازلهای ورودی و خروجی.
جنس: اغلب از استنلس استیل یا کربن استیل ساخته میشوند.
کاربردها: صنایع پتروشیمی، پالایشگاهها، صنایع دارویی.
مبدلهای گرمایی صفحه ای نیمهجوشی (Semi-Welded Plate Heat Exchangers)
عملکرد: این نوع مبدلها ترکیبی از مبدلهای جوشی و واشردار هستند. صفحات بهصورت دوتایی جوش داده شده و سپس با واشرها از هم جدا میشوند.
اجزا: صفحات فلزی، جوشهای موضعی، واشرها.
جنس: استنلس استیل.
کاربردها: صنایع شیمیایی، فرآوری گاز و نفت، صنایع غذایی.
مبدلهای حرارتی صفحهای لحیمکاری شده (Brazed Plate Heat Exchangers)
عملکرد:مبدلهای حرارتی صفحهای لحیمکاری شده از صفحات نازک فلزی تشکیل شدهاند که با استفاده از لحیم (معمولاً مس) به یکدیگر متصل شدهاند. سیالات گرم و سرد بهصورت متناوب از بین این صفحات عبور میکنند و حرارت از سیال گرم به سیال سرد منتقل میشود. این نوع مبدلها به دلیل طراحی کارآمد و فشرده خود، بازدهی حرارتی بالایی دارند.
اجزا:
صفحات فلزی: اغلب از استنلس استیل ساخته میشوند که دارای مقاومت بالا در برابر خوردگی و فشار هستند.
لحیم (معمولاً مس): برای اتصال و آببندی صفحات استفاده میشود.
نازلهای ورودی و خروجی: برای ورود و خروج سیالات.
کانالهای جریان: مسیرهای بین صفحات که برای جریان سیالات طراحی شدهاند.
جنس
- صفحات: استنلس استیل (فولاد زنگنزن) که مقاوم در برابر خوردگی و فشار است.
- لحیم: معمولاً مس که برای اتصال صفحات به کار میرود.
کاربردها
- سیستمهای تهویه مطبوع (HVAC): شامل چیلرها و سیستمهای سرمایشی.
- صنایع تبرید: مانند سیستمهای سردخانه و یخسازی.
- سیستمهای گرمایش مرکزی: برای گرمایش آب و گرمایش محیط.
- انرژیهای تجدیدپذیر: مانند سیستمهای گرمایش خورشیدی.
- صنایع فرآوری غذا و نوشیدنی: به دلیل نیاز به انتقال حرارت بهینه و بهداشتی.
مزایای مبدل حرارتی صفحهای
مبدلهای حرارتی صفحهای به دلیل طراحی خاص و ویژگیهای منحصر به فرد خود، در بسیاری از صنایع مورد توجه و استفاده قرار میگیرند. در زیر به برخی از مهمترین مزایای این نوع مبدلها اشاره شده است:
1. بازده حرارتی بالا
به دلیل سطح تماس گسترده و فاصله کم بین صفحات، مبدلهای حرارتی صفحهای دارای بازده حرارتی بالاتری نسبت به سایر انواع مبدلها مانند مبدلهای پوسته و لوله هستند. جریان متقاطع و طراحی موجدار صفحات به افزایش تلاطم و بهبود انتقال حرارت کمک میکند.
فضای اشغال شده کم
این مبدلها به دلیل ساختار فشرده و طراحی کارآمد، فضای کمتری نسبت به مبدلهای دیگر اشغال میکنند. این ویژگی مخصوصاً در کاربردهایی که فضا محدود است، بسیار مهم است.
قابلیت تنظیم و انعطافپذیری
مبدلهای حرارتی صفحهای به راحتی قابل تنظیم هستند. با اضافه یا کم کردن صفحات، میتوان ظرفیت مبدل را به نیازهای خاص هر کاربرد تطبیق داد. این امکان به کاربر اجازه میدهد که مبدل را با شرایط عملیاتی مختلف تنظیم کند.
نصب و نگهداری آسان
به دلیل ساختار ساده و امکان دسترسی راحت به اجزای داخلی، نصب و نگهداری مبدلهای حرارتی صفحهای آسان است. در مدلهای واشردار، صفحات میتوانند به راحتی جدا شده و تمیز شوند. این ویژگی نگهداری و تعمیر مبدل را تسهیل میکند.
مقاومت در برابر فشار و دما
مبدلهای حرارتی صفحهای معمولاً از مواد مقاوم مانند استیل ضد زنگ ساخته میشوند که تحمل فشار و دماهای بالا را دارند. این مقاومت باعث میشود که این مبدلها در شرایط عملیاتی سخت نیز کارآمد باشند.
کارایی در انتقال حرارت
به دلیل طراحی خاص و استفاده از شیارها و موجهای مختلف روی صفحات، مبدلهای حرارتی صفحهای میتوانند حرارت را با کارایی بالا بین دو سیال منتقل کنند. این طراحی باعث افزایش سطح تماس و بهبود جریان سیالها میشود.
کاهش هزینههای عملیاتی
بازده حرارتی بالای این مبدلها منجر به کاهش مصرف انرژی و به تبع آن کاهش هزینههای عملیاتی میشود. همچنین، قابلیت تعمیر و نگهداری آسان باعث کاهش هزینههای نگهداری و تعویض قطعات میشود.
معایب مبدل حرارتی صفحهای
هرچند مبدلهای حرارتی صفحهای مزایای متعددی دارند، اما دارای برخی معایب و محدودیتهایی نیز هستند که باید در نظر گرفته شوند. در زیر به برخی از مهمترین معایب این نوع مبدلها اشاره شده است:
محدودیت در تحمل فشار و دما
اگرچه مبدلهای حرارتی صفحهای میتوانند فشار و دماهای بالا را تحمل کنند، اما در مقایسه با مبدلهای پوسته و لوله، تحمل کمتری دارند. این محدودیت میتواند استفاده از آنها را در کاربردهای با فشار و دمای بسیار بالا محدود کند.
حساسیت به انسداد
به دلیل فاصله کم بین صفحات و طراحی پیچیده جریان سیال، مبدلهای حرارتی صفحهای به انسداد ناشی از ذرات معلق و رسوبات حساستر هستند. این امر میتواند نیاز به نگهداری و تمیزکاری مکرر را افزایش دهد.
محدودیت در سیالات ویسکوز
برای سیالات با ویسکوزیته بالا، جریان از میان صفحات ممکن است با مشکلاتی مواجه شود. این محدودیت میتواند کارایی انتقال حرارت را کاهش دهد و نیاز به پمپهای قویتر برای عبور سیالات را افزایش دهد.
پیچیدگی تعمیرات در مدلهای جوشکاری شده
در مدلهای جوشکاری شده، تعمیرات و تعویض قطعات به دلیل اتصالات دائمی دشوارتر است. این مشکل میتواند هزینهها و زمان تعمیر و نگهداری را افزایش دهد.
محدودیت در کاربردهای بسیار بزرگ
در کاربردهایی که نیاز به انتقال حرارت در مقیاس بسیار بزرگ دارند، مبدلهای حرارتی صفحهای ممکن است نتوانند به اندازه مبدلهای پوسته و لوله کارآمد باشند. این محدودیت به ویژه در نیروگاهها و صنایع بزرگ مشهود است.
تغییرات فشار
تغییرات سریع فشار میتواند به ساختار مبدل حرارتی صفحهای آسیب برساند. این حساسیت به تغییرات فشار ممکن است استفاده از این مبدلها را در شرایطی که نوسانات فشار زیاد است، محدود کند.
