مبدلهای حرارتی نقش اساسی در فرآیندهای صنعتی ایفا میکنند، زیرا برای انتقال حرارت موثر بین دو سیال طراحی شدهاند. یکی از انواع کارآمد و رایج مبدلهای حرارتی، مبدل حرارتی U شکل است. این نوع مبدل به دلیل طراحی خاص خود، بازده حرارتی بالا و سهولت در نگهداری مورد توجه بسیاری از صنایع قرار گرفته است. در این مقاله به بررسی ساختار، نحوه عملکرد، مزایا و معایب، کاربردها و نکات طراحی مبدلهای حرارتی U شکل خواهیم پرداخت.
ساختار مبدل حرارتی U شکل

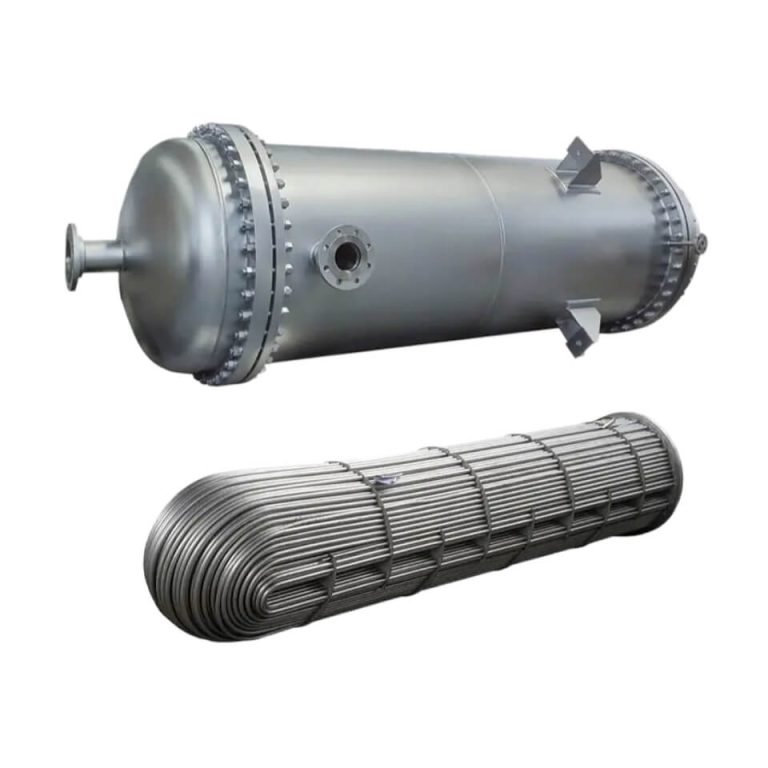

مبدل حرارتی U شکل شامل یک سری لولههای U شکل است که درون یک پوسته قرار گرفتهاند. این طراحی باعث افزایش سطح تماس حرارتی و بهبود انتقال حرارت میشود.
- لولههای U شکل: این لولهها معمولاً از جنس فولاد ضدزنگ یا مس ساخته میشوند و به شکل U خمیده شدهاند. این خمیدگی به دلیل افزایش سطح تماس حرارتی و کاهش افت فشار انتخاب میشود.
- پوسته: پوستهای که لولهها درون آن قرار دارند، از جنس مواد مقاوم در برابر خوردگی و دما ساخته میشود. این پوسته به گونهای طراحی شده که سیال دوم بتواند به صورت موثر در اطراف لولهها جریان یابد.
نحوه عملکرد
عملکرد مبدل گرمایی U شکل بر اساس انتقال حرارت بین دو سیال از طریق دیوارههای لولههای U شکل است. یکی از سیالات درون لولهها جریان دارد و سیال دیگر درون پوسته جریان مییابد.
- جریان سیالات: سیال گرم از یک سمت وارد لولههای U شکل میشود و پس از عبور از آنها، از سمت دیگر خارج میشود. سیال سرد درون پوسته جریان مییابد و از اطراف لولههای U شکل عبور میکند.
- انتقال حرارت: به دلیل سطح تماس بالای دیوارههای لوله و جریان متلاطم سیالات، انتقال حرارت بهینهای حاصل میشود که کارایی سیستم را افزایش میدهد.
مقایسه با سایر مدلهای مبدل گرمایی
در مقایسه با مبدلهای حرارتی پوسته و لوله و مبدلهای حرارتی صفحهای، مبدلهای حرارتی U شکل دارای مزایا و معایب خاص خود هستند:
- مبدلهای حرارتی پوسته و لوله: این مبدلها توانایی تحمل فشار و دماهای بسیار بالا را دارند، اما حجم و وزن زیادی دارند و نیاز به فضای بزرگتری برای نصب دارند.
- مبدلهای حرارتی صفحهای: این مبدلها بازده حرارتی بسیار بالایی دارند و در فضای کم قابل نصب هستند، اما حساسیت بالایی به فشار و دماهای بسیار بالا دارند.
- مبدلهای حرارتی U شکل: این مبدلها بازده حرارتی بالایی دارند و فضای کمی اشغال میکنند، اما حساسیت بیشتری به انسداد و محدودیتهای فشار و دما دارند.
نکات طراحی مبدل حرارتی U شکل
طراحی مبدلهای حرارتی U شکل نیاز به توجه به چندین عامل مهم دارد:
- انتخاب مواد مناسب: بسته به نوع سیال و دمای کاری، باید از موادی استفاده شود که مقاومت کافی در برابر خوردگی و دما داشته باشند.
- طراحی خمیدگی لولهها: خمیدگی لولهها باید به گونهای باشد که حداکثر سطح تماس حرارتی و کمترین افت فشار ممکن فراهم شود.
- محاسبه دقیق جریان سیالات: برای دستیابی به بهترین بازده حرارتی، جریان سیالات باید به دقت محاسبه و تنظیم شود.
- پیشبینی نیازهای نگهداری: طراحی باید به گونهای باشد که امکان دسترسی و تمیزکاری آسان فراهم شود تا عمر مفید مبدل افزایش یابد.
- بهینهسازی هزینهها: با توجه به پیچیدگی ساخت، طراحی باید بهینهسازی شود تا هزینههای تولید کاهش یابد بدون اینکه از کیفیت و کارایی کاسته شود.
مبدلهای حرارتی U شکل با توجه به طراحی خاص و مزایای فراوان خود، گزینهای مناسب برای بسیاری از فرآیندهای صنعتی هستند. این مبدلها با ارائه بازده حرارتی بالا و استفاده بهینه از فضا، میتوانند نیازهای متنوع صنایع را برآورده سازند. شرکت سامیار با تکیه بر تجربه و دانش فنی خود، قادر است مبدلهای حرارتی U شکل با کیفیت بالا را طراحی و تولید کند تا نیازهای مختلف مشتریان را برآورده سازد.
