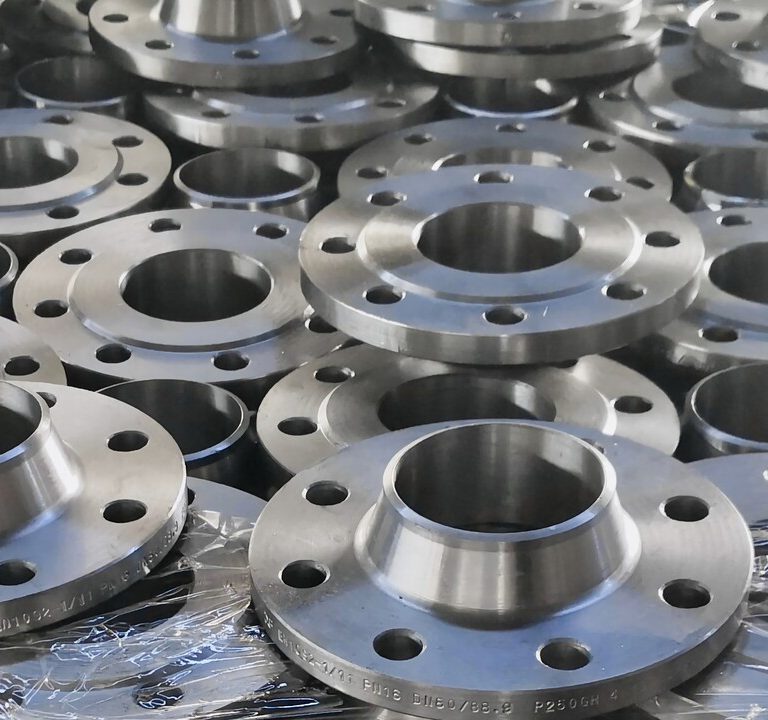

فلنجها یکی از اجزای مهم در سیستمهای لولهکشی صنعتی هستند که برای اتصال لولهها، شیرآلات و تجهیزات دیگر به کار میروند. یکی از مهمترین ویژگیهای فلنجها، کلاس یا فشار کاری آنها است که با واژه “PN” (Pressure Nominal) مشخص میشود. در این مقاله، با انواع کلاس فلنجها و نحوه تشخیص آنها آشنا خواهیم شد.
کلاس فلنج چیست؟
کلاس فلنج نشاندهنده حداکثر فشار قابل تحمل فلنج در دمای مشخص است. این مقدار معمولاً بر حسب بار (Bar) یا پوند بر اینچ مربع (PSI) تعریف میشود. کلاس فلنجها به صورت استاندارد برای سازگاری در صنایع مختلف طبقهبندی شدهاند.
کلاس فلنج در استاندارد ANSI/ASME
این کلاسها معمولاً به صورت عددی نمایش داده میشوند، مانند کلاس 150، 300، 600، 900، 1500 و 2500. هرچه عدد بالاتر باشد، فلنج توانایی تحمل فشار و دمای بیشتری دارد.
کلاس 150
این کلاس فلنجها برای استفاده در فشارهای پایینتر طراحی شدهاند و معمولاً در سیستمهای آب، گاز و بخار با فشار پایین استفاده میشوند.
کلاس 300
فلنجهای کلاس 300 قادر به تحمل فشار بیشتری هستند و بهطور معمول در سیستمهایی با فشار متوسط و دماهای نسبتاً بالا بهکار میروند
کلاس 600
این فلنجها برای فشارهای بالا طراحی شدهاند و در صنایعی مانند نفت و گاز، پتروشیمی و نیروگاهها کاربرد دارند.
کلاس 1500 و 2500
این کلاس فلنجها برای استفاده در فشارهای بسیار بالا طراحی میشوند و بیشتر در صنایع تخصصی و در سیستمهایی که نیاز به تحمل فشارهای فوقالعاده دارند، استفاده میشوند.
PN در فلنجها (Pressure Nominal)
PN یا فشار اسمی، یک سیستم طبقهبندی در استانداردهای اروپایی (EN) است که به صورت PN6، PN10، PN16، PN25 و غیره نشان داده میشود. این اعداد نشاندهنده حداکثر فشار کاری (بر حسب بار) در دمای مشخص هستند.
ویژگیهای PN فلنج
- محدوده فشار: از PN6 (فشار پایین) تا PN100 (فشار بالا) متفاوت است.
- استانداردهای مرتبط: PN بیشتر در استانداردهای EN و DIN تعریف شده است.
- کاربرد: فلنجهای PN در صنایع آب، گاز، پتروشیمی و سیستمهای بخار استفاده میشوند.
تشخیص کلاس فلنج
1. بررسی نشانهگذاری روی فلنج
اطلاعات مربوط به کلاس فلنج معمولاً روی بدنه فلنج حک میشود. این اطلاعات شامل کلاس فشار (مانند 150 یا 300)، سایز، جنس ماده و استاندارد ساخت است.
2. مطابقت با فشار و دما
- برای انتخاب فلنج مناسب، باید مطمئن شوید که کلاس آن میتواند فشار و دمای مورد نیاز سیستم شما را تحمل کند. به عنوان مثال، فلنج کلاس 150 برای فشارهای پایین و فلنج کلاس 900 برای فشارهای بسیار بالا مناسب است.
3. مطالعه استانداردهای فنی
استفاده از جداول استاندارد مانند ASME B16.5 یا EN 1092-1 میتواند اطلاعات دقیقی درباره تطابق کلاس فلنج با شرایط کاری فراهم کند.
تفاوت کلاس فلنج و PN فلنج
• سیستم اندازهگیری
کلاس فلنج در سیستم آمریکایی (ANSI/ASME) تعریف میشود، در حالی که PN به استانداردهای اروپایی (EN/DIN) تعلق دارد.
• واحد فشار
- کلاس فلنج بر حسب PSI (پوند بر اینچ مربع) و PN بر حسب بار تعریف میشود.
• کاربرد
- سیستم ANSI بیشتر در آمریکا و کشورهای دیگر استفاده میشود، در حالی که PN در اروپا رایجتر است.
